用Cisco DM***构建高扩展的网络（二）

htbzwd

　　本篇介绍hub和spoke全部为动态地址的情况，此种情形spoke间的所有***流量都会有hub中转，下面用两种方法来配置，一种是GRE over IPsec，另一种是GRE over Ez***，思路都是一样的，用隧道建立一个可以访问的NHRP服务器，让spoke来注册，如果只用一种方法来配置的话，spoke的配置是差不多的，hub也不用改配置。体现了较高的扩展性

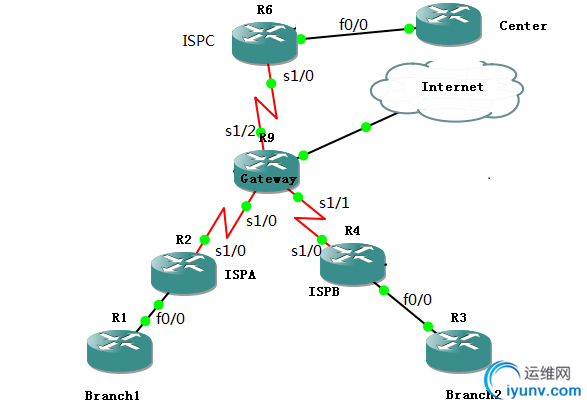

　　如图所示，只是将上篇的拓扑稍作修改，添加了一台PPPoE的服务器。其余配置跟上篇一样，这里只将三个站点的配置贴出来，其余配置，可以参考上篇。

　　Branch1 为ez***客户端
　　hostname Branch1
　　no aaa new-model
　　ip cef
　　!
　　ip name-server 202.106.0.20
　　!DDNS 配置
　　ip ddns update method cisco
　　HTTP
　　add http://jackyan1:passwd@members.3322.org/dyndns/update?system=dyndns&hostname=<h>&myip=<a>&wildcard=ON&backmx=NO&offline=NO
　　remove http://jackyan1:passwd@members.3322.org/dyndns/update?system=dyndns&hostname=<h>&myip=<a>&wildcard=ON&backmx=NO&offline=NO
　　!
　　! crypto isakmp key 后面支持域名
　　crypto isakmp key cisco hostname jackyansite3.f3322.org
　　!Ez***client配置
　　crypto ipsec client ez*** hwxd
　　connect auto                                       定义连接方法，有自动，有手动
　　group ez***group key cisco                    第一阶段认证用的组和秘钥
　　mode network-extension                           模式用NEM
　　peer jackyansite3.f3322.org                      对端的域名或IP
　　username aaauser password cisco               1.5阶段认证用的用户名和密码
　　xauth userid mode local                      xauth认证方法用本地用户名
　　!
　　interface Loopback0
　　ip address 1.1.1.1 255.255.255.0
　　crypto ipsec client ez*** hwxd inside       Ez***的内网，定义可以访问服务器端网络的本地网络
　　!
　　interface Loopback100
　　description Inside.network
　　ip address 192.168.1.1 255.255.255.0
　　ip ospf network point-to-point
　　!
　　interface Tunnel0
　　ip address 172.16.1.1 255.255.255.0
　　ip mtu 1400
　　ip nhrp authentication cisco                    认证可选
　　ip nhrp map multicast 5.5.5.5              组播映射
　　ip nhrp map 172.16.1.5 5.5.5.5          nhrp注册

　　ip nhrp network-id 30599                 >　　ip nhrp nhs 172.16.1.5                    nhrp服务器
　　ip nhrp cache non-authoritative
　　ip ospf network broadcast
　　ip ospf priority 0
　　tunnel source Loopback0
　　tunnel destination 5.5.5.5                 tunnel mode 为点到点的GRE
　　tunnel key 123
　　!
　　interface FastEthernet0/0
　　no ip address
　　pppoe enable group global              PPPoE配置
　　pppoe-client dial-pool-number 1
　　!
　　interface Dialer1
　　ip ddns update hostname jackyansite1.f3322.org      把接口地址映射到jackyansite1.f3322.org
　　ip ddns update cisco
　　ip address negotiated
　　ip mtu 1490
　　encapsulation ppp
　　dialer pool 1
　　ppp authentication pap callin
　　ppp pap sent-username user1 password 0 cisco
　　crypto ipsec client ez*** hwxd              Ez***的外部接口
　　!
　　router ospf 1
　　log-adjacency-changes
　　network 172.16.1.0 0.0.0.255 area 0
　　network 192.168.1.0 0.0.0.255 area 0
　　!
　　ip route 0.0.0.0 0.0.0.0 Dialer1 permanent
　　############################################################################
　　hostname Branch2
　　ip cef
　　!
　　ip name-server 202.106.0.20
　　ip ddns update method cisco
　　HTTP
　　add http://jackyan2:passwd@members.3322.org/dyndns/update?system=dyndns&hostname=<h>&myip=<a>&wildcard=ON&backmx=NO&offline=NO
　　remove http://jackyan2:passwd@members.3322.org/dyndns/update?system=dyndns&hostname=<h>&myip=<a>&wildcard=ON&backmx=NO&offline=NO
　　!
　　!
　　crypto isakmp policy 10                第一阶段策略
　　authentication pre-share               认证方式为预共享秘钥
　　crypto isakmp key cisco hostname jackyansite3.f3322.org        对端为这个域名时的进行认证的秘钥
　　!
　　crypto ipsec transform-set myset esp-des esp-md5-hmac       转换集，第二阶段加密和认证策略
　　crypto map mymap 10 ipsec-isakmp                用crypto map来关联第一二阶段的策略
　　set peer jackyansite3.f3322.org dynamic
　　set transform-set myset
　　match address ***                                感兴趣流
　　!
　　interface Loopback0
　　ip address 3.3.3.3 255.255.255.0
　　!
　　interface Loopback100
　　description Inside.network
　　ip address 192.168.3.1 255.255.255.0
　　ip ospf network point-to-point
　　!
　　interface Tunnel0
　　ip address 172.16.1.3 255.255.255.0
　　ip mtu 1400
　　ip nhrp authentication cisco
　　ip nhrp map multicast 5.5.5.5
　　ip nhrp map 172.16.1.5 5.5.5.5
　　ip nhrp network-id 30599
　　ip nhrp nhs 172.16.1.5
　　ip nhrp cache non-authoritative
　　ip ospf network broadcast
　　ip ospf priority 0
　　tunnel source Loopback0
　　tunnel destination 5.5.5.5              tunnel mode 为点到点GRE
　　tunnel key 123
　　!
　　interface FastEthernet0/0
　　no ip address
　　pppoe enable group global
　　pppoe-client dial-pool-number 1
　　!
　　interface Dialer1
　　ip ddns update hostname jackyansite2.f3322.org
　　ip ddns update cisco
　　ip address negotiated
　　ip mtu 1490
　　encapsulation ppp
　　dialer pool 1
　　ppp authentication pap callin
　　ppp pap sent-username user2 password 0 cisco
　　crypto map mymap                           运用crypto map到外部接口
　　!
　　router ospf 1
　　log-adjacency-changes
　　network 172.16.1.0 0.0.0.255 area 0
　　network 192.168.3.0 0.0.0.255 area 0
　　!
　　ip route 0.0.0.0 0.0.0.0 Dialer1 permanent
　　ip access-list extended ***
　　permit ip host 3.3.3.3 host 5.5.5.5
　　!
　　ip sla 1                       用来触发IPsec，建立隧道
　　icmp-echo 5.5.5.5 source-ip 3.3.3.3
　　ip sla schedule 1 life forever start-time now
　　!
　　##########################################################################
　　hostname Center
　　!
　　aaa new-model                  1.5阶段认证用aaa，这里用的是本地的AAA，可以用RADIUS
　　!
　　aaa authentication login noacs line none             线下保护（考场需要）
　　aaa authentication login ez*** local                   Ez***1.5阶段认证用的策略
　　aaa authorization network ez*** local              Ez***的授权策略
　　!
　　!
　　aaa session-id common
　　ip cef
　　!
　　!
　　ip name-server 202.106.0.20
　　ip ddns update method cisco
　　HTTP
　　add http://jackyan3:passwd@members.3322.org/dyndns/update?system=dyndns&hostname=<h>&myip=<a>&wildcard=ON&backmx=NO&offline=NO
　　remove http://jackyan3:passwd@members.3322.org/dyndns/update?system=dyndns&hostname=<h>&myip=<a>&wildcard=ON&backmx=NO&offline=NO
　　!

　　! 本台设备有两种不同的***，建议使用isakmp profile来配置match >　　crypto keyring l2lkey
　　pre-shared-key address 0.0.0.0 0.0.0.0 key cisco           预共享秘钥，LAN-to-LAN需要
　　!
　　crypto isakmp policy 5                            L2L的第一阶段策略
　　authentication pre-share
　　!
　　crypto isakmp policy 10                        Ez***的第一阶段策略
　　authentication pre-share
　　group 2                                          必须group2
　　!
　　crypto isakmp client configuration group ez***group                     Ez*** 认证用的group
　　key cisco                           和秘钥
　　pool pool1                           认证成功后分配的地址
　　acl split.acl                         隧道分割的acl，定义源自服务器端内网到客户内网的流量
　　save-password           用户可以保存密码，以便自动拨Ez***
　　crypto isakmp profile pro1                   Ez***的认证和授权策略的profile

　　match>　　client authentication list ez***
　　isakmp authorization list ez***
　　client configuration address respond
　　crypto isakmp profile isapro1               LAN-to-LAN认证的profile
　　keyring l2lkey

　　match>　　!
　　crypto ipsec transform-set myset esp-des esp-md5-hmac       两种***共用一种加密策略，可以不同
　　!
　　crypto dynamic-map mymap 10                动态map来关联Ez***的策略
　　set transform-set myset
　　set isakmp-profile pro1
　　reverse-route
　　!
　　!
　　crypto map mymap 1 ipsec-isakmp             静态map关联LAN-to-LAN的策略，一般静态map优先
　　set peer jackyansite2.f3322.org dynamic
　　set transform-set myset
　　set isakmp-profile isapro1
　　match address ***
　　crypto map mymap 10 ipsec-isakmp dynamic mymap
　　!
　　username aaauser password 0 cisco                  1.5阶段认证用的用户名和密码
　　!
　　interface Loopback0
　　ip address 5.5.5.5 255.255.255.0
　　!
　　interface Loopback100
　　ip address 192.168.5.1 255.255.255.0
　　ip ospf network point-to-point
　　!
　　interface Tunnel0
　　ip address 172.16.1.5 255.255.255.0
　　no ip redirects
　　ip mtu 1400
　　ip nhrp authentication cisco
　　ip nhrp map multicast dynamic
　　ip nhrp network-id 30599
　　ip nhrp cache non-authoritative
　　ip ospf network broadcast
　　ip ospf priority 100
　　tunnel source Loopback0
　　tunnel mode gre multipoint                         hub端的tunnel mode 为gre multipoint
　　tunnel key 123
　　!
　　interface FastEthernet0/0
　　no ip address
　　pppoe enable group global             PPPoE配置
　　pppoe-client dial-pool-number 1
　　!
　　!
　　interface Dialer1                           PPPoE配置
　　ip ddns update hostname jackyansite3.f3322.org
　　ip ddns update cisco
　　ip address negotiated
　　ip mtu 1490
　　encapsulation ppp
　　dialer pool 1
　　ppp authentication pap callin
　　ppp pap sent-username user3 password 0 cisco
　　crypto map mymap                运用map到接口
　　!
　　router ospf 1
　　log-adjacency-changes
　　network 172.16.1.0 0.0.0.255 area 0
　　network 192.168.5.0 0.0.0.255 area 0
　　!
　　ip local pool pool1 199.1.1.1 199.1.1.100                  Ez***分配的地址
　　ip route 0.0.0.0 0.0.0.0 Dialer1 permanent
　　!
　　!
　　ip access-list extended split.acl                    建立隧道用的地址
　　permit ip host 5.5.5.5 host 1.1.1.1
　　ip access-list extended ***
　　permit ip host 5.5.5.5 host 3.3.3.3
　　!
