Cisco笔记5-静态路由基础配置

殇帝刘玢你

　　在写静态路由时，如果链路是点到点的链路（例如PPP 封装的链路），采用网关地址和接口都是可以的；然而如果链路是多路访问的链路（例如以太网），则只能采用网关地址，
　　即不能：ip route 192.168.1.0 255.255.255.0 f0/0 。

默认路由，是指路由器在路由表中如果找不到到达目的网络的具体路由时，最后会采用的路由。默认路由通常会在存根网络（Stub network，即只有一个出口的网络）中使

用。网络到Internet 上只有一个出口，因此可以配置默认路由。

　　

　　

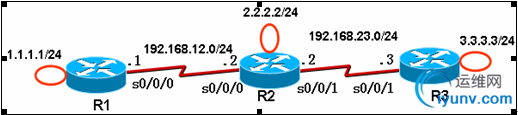

　　（1） 步骤1：在各路由器上配置IP 地址、保证直连链路的连通性
　　（2）配置静态路由

R1(config)#ip route 2.2.2.0 255.255.255.0 s0/0/0

//下一跳为接口形式，s0/0/0 是点对点的链路，注意应该是R1 上的s0/0/0 接口

R1(config)#ip route 3.3.3.0 255.255.255.0 192.168.12.2

//下一跳为IP 地址形式，192.168.12.2 是R2 上的IP 地址

（3） 步骤3：R2 上配置静态路由

R2(config)#ip route 1.1.1.0 255.255.255.0 s0/0/0

R2(config)#ip route 3.3.3.0 255.255.255.0 s0/0/1

（4） 步骤4：R3 上配置静态路由

R3(config)#ip route 1.1.1.0 255.255.255.0 s0/0/1

　　R3(config)#ip route 2.2.2.0 255.255.255.0 s0/0/1
　　
　　实验调试

R1#ping 2.2.2.2 source loopback 0

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 2.2.2.2, timeout is 2 seconds:

Packet sent with a source address of 1.1.1.1

!!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 12/14/16 ms

R2#ping 1.1.1.1 source loopback 0

R2#ping 3.3.3.3 source loopback 0

//从R2 的loopback0 应该可以ping 通R1 和R3 的lopback0 接口。

R3#ping 1.1.1.1 source loopback 0

R3#ping 2.2.2.2 source loopback 0

　　//从R3 的loopback0 也应该可以ping 通R1 和R2 的lopback0 接口。

虽然从R1 的loopback0 可以ping 通R3 的loopback0，数据需要经过192.168.23.0/24 网络，但是在R1 上我们并没有添加192.168.23.0/24 的路由。路由器转发数据包完成是根据路由表的，并且数据是一跳一跳地被转发的，就像接力赛似的。从R1的loopback0 口ping R3 的loopback0 口时，IP 数据包的源IP 为1.1.1.1，目的IP 为3.3.3.3。R1 路由器首先查路由表，数据包被发到了R2；R2 路由器也查路由表（3.3.3.0/24 路由），数据包被发到了R3；R3 知道这是直连路由。R3 响应R1 的数据包进行类似的过程。

R1可以ping通2.2.2.2，直连嘛当然可以通O(∩_∩)O

R1#ping 3.3.3.3

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 3.3.3.3, timeout is 2 seconds:

.....

Success rate is 0 percent (0/5)

//以上无法ping 通，原因在于使用ping 命令时，如果不指明源接口，则R1 路由器使用s0/0/0接口的IP 地址（192.168.12.1）作为IP 数据包的源IP 地址了。R3 上响应R1 的数据包时，数据包是发向192.168.12.1 的，然而由于R3 没有192.168.12.0/24 的路由，数据包无法发送。即：数据包从R1 到了R3 后，无法返回R1。

总结：ping x.x.x.x是由与路由器直连的接口转发出去的,ping x.x.x.x source loopback 0则是由指定的环回口出去的，这样就知道了为什么直接ping不同的道理了。

    实际上想全通只需在R2上加两条到环回口的静态路由，R1,R3上各加一条静态路由就行了。
