　　QINQ能够实现私网VLAN透传到公网，达到二层***的应用效果，同时保证用户原有的VLAN功能与特性。用户可以规划自己私网VLAN>　　QINQ的基本思想是在基于802.1Q封装的报文的Tag前再加上一个Tag以增加Tag数量或以前一个Tag来区分隧道（用户）的一种形象化的称呼。HUAWEI称为VLAN ***，Cisco称为802.1Q Tunneling。但总的思想都是将用户私网VLAN TAG封装在公网VLAN TAG中，报文带着两层TAG穿越服务商的骨干网络，从而为用户提供一种较为简单的二层***隧道上。

　　QINQ的优点：
　　1.QINQ可以简单认为是报文携带了两层802.1QTag。
　　2.QINQ技术的出现让运营商可以以较低成本为客户提供二层***。QINQ完全在运营商网络上实施，用户对QINQ不感知。
　　3.在运营商网络中的报文，内层Tag为客户私有VLAN标识，外层Tag为运营商分配给客户的VLAN。客户可以独立规划自己的VLANID，运营商网络的变化不影响客户网络。
　　4.QINQ不需要单独的信令协议，只需要静态配置，简洁稳定。
　　5.QINQ 扩展了VLAN资源，为运营商按VLAN 区分接入用户提供了可能。

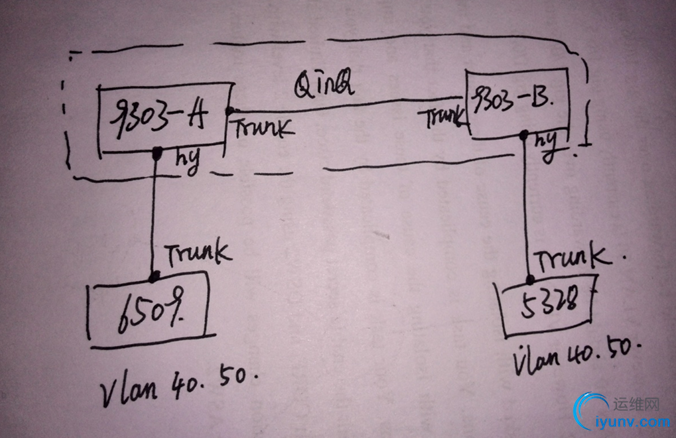

　　实验拓扑：

　　灵活QINQ
　　1、6509上联配置及测试环境搭建
　　6509与9303的互联端口
　　interfaceGigabitEthernet3/11
　　speed nonegotiate
　　switchport
　　switchport trunk encapsulation dot1q
　　switchport trunk allowed vlan 88,90
　　switchport mode trunk
　　interfaceVlan88
　　ip address 8.8.8.9 255.255.255.0
　　interfaceVlan90
　　ip address 9.9.9.10 255.255.255.0
　　2、6509接入9303_A的QINQ配置

　　vlan 2                   /*外层 VLAN>　　trafficclassifier qinq-t

　　if-matchvlan-id 10 to 100   /* 配置报文匹配规则，即指定报文的内层VLAN>　　trafficbehavior qinq-t

　　nest top-most vlan-id 2   /*配置流行为，即指定外层封装VLAN>　　trafficpolicy qinq-t

　　>　　interfaceGigabitEthernet1/0/24
　　undo negotiation auto
　　port hybrid untagged vlan 2    /*拆除外层VLAN 标签，此端口类型为hybrid模式。
　　traffic-policy qinq-t inbound   /* 将策略应用到端口
　　3、9303-A与9303-B的互联端口放行vlan 2
　　93-A
　　interfaceGigabitEthernet1/0/12
　　port link-type trunk          /*互联端口必须为trunk

　　port trunk allow-pass vlan 2   /*放行带有外层标签的VLAN>　　93-B
　　interfaceGigabitEthernet1/0/12
　　port link-type trunk          /*互联端口必须为trunk

　　port trunk allow-pass vlan 2   /*放行带有外层标签的VLAN>　　4、同理93-B 为建立流策略

　　vlan 2                   /*外层 VLAN>　　trafficclassifier qinq-t

　　if-matchvlan-id 10 to 100   /* 配置报文匹配规则，即指定报文的内层VLAN>　　trafficbehavior qinq-t

　　nest top-most vlan-id 2   /*配置流行为，即指定外层封装VLAN>　　trafficpolicy qinq-t

　　>　　interfaceGigabitEthernet1/0/24
　　undo negotiation auto
　　port hybrid untagged vlan 2    /*拆除外层VLAN 标签，此端口类型为hybrid模式。
　　traffic-policy qinq-t inbound   /* 将策略应用到端口
　　5、与5328互联端口配置
　　interfaceGigabitEthernet1/0/24
　　undo negotiation auto
　　port hybrid untagged vlan 2    /*拆除外层VLAN 标签，此端口类型为hybrid模式。
　　traffic-policy qinq-t inbound   /* 将策略应用到端口
　　6、5328上联端口配置
　　interfaceGigabitEthernet0/0/21
　　port link-type trunk
　　port trunk allow-pass vlan 88 90
　　测试IP配置
　　interfaceVlanif88
　　ip address 8.8.8.8 255.255.255.0
　　interfaceVlanif90
　　ip address 9.9.9.9 255.255.255.0
　　测试
　　[Quidway]ping 8.8.8.9
　　PING 8.8.8.9: 56  data bytes,press CTRL_C to break
　　Reply from 8.8.8.9: bytes=56 Sequence=1 ttl=255 time=1 ms
　　Reply from 8.8.8.9: bytes=56 Sequence=2 ttl=255 time=1 ms
　　Reply from 8.8.8.9: bytes=56 Sequence=3 ttl=255 time=1 ms
　　Reply from 8.8.8.9: bytes=56 Sequence=4 ttl=255 time=1 ms
　　Reply from 8.8.8.9: bytes=56 Sequence=5 ttl=255 time=1 ms
　　---8.8.8.9 ping statistics ---
　　5packet(s) transmitted
　　5packet(s) received
　　0.00% packet loss
　　round-trip min/avg/max = 1/1/1 ms
　　[Quidway]ping 9.9.9.10
　　PING 9.9.9.10: 56  data bytes,press CTRL_C to break
　　Reply from 9.9.9.10: bytes=56 Sequence=1 ttl=255 time=1 ms
　　Reply from 9.9.9.10: bytes=56 Sequence=2 ttl=255 time=1 ms
　　Reply from 9.9.9.10: bytes=56 Sequence=3 ttl=255 time=1 ms
　　Reply from 9.9.9.10: bytes=56 Sequence=4 ttl=255 time=1 ms
　　Reply from 9.9.9.10: bytes=56 Sequence=5 ttl=255 time=1 ms
　　---9.9.9.10 ping statistics ---
　　5packet(s) transmitted
　　5packet(s) received
　　0.00% packet loss
　　round-trip min/avg/max = 1/1/1 ms
