• 　　实验名称:华为hybrid的应用

• 　　实验拓布图：





　　3.实验目的：1. vlan10内部可以互通
　　2 .vlan20内部可以互通
　　3. vlan10不可以访问vlan20
　　4. vlan20能够访问192.168.20.88
　　4. 配置思路 ：首相这个拓扑图是一个环路，有阻塞端口，需要查看那个端口被阻塞，查看流量是如何走的，或者自己设置根交换机，让流量根据自己设置的路线走 ，然后配置hybrid的使，vlan10,vlan20各自内网互通，并且vlan20可以访问 client ：192.168.20.88
　　5.   配置步骤 ：
　　# 首先配置各个pc的ip地址 ：
　　#配置 pc8 ,pc9, pc10, pc20的ip地址
　　#  ip  address  192.168.10.1 255.255.255.0 //pc8上的配置
　　ip address 192.168.20.1 255.255.255.0 //pc9上的配置
　　ip address 192.168.10.2 255.255.255.0 //pc10的配置
　　ip address 192.168.20.2 255.255.255.0 //pc20的ip地址
　　#配置client 的Ip地址
　　# ip address 192.168.20.88 255.255.255.0 /'/client1 的配置
　　#  查看阻塞端口，看流量的走向
　　# display stp brief

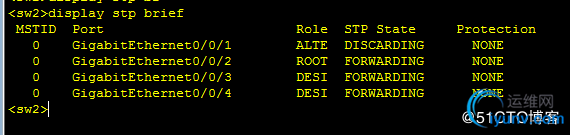

　　#从以上的图片看出我阻塞的端口是 g0/0/1
　　# 所以流量的走向是从交换机lsw8g0/0/2 --lsw7 g0/0/1---lsw9的走向
　　#     接下来配置hybrid使vlan10可以互通
　　# 配置lsw7,把端口 g0/0/3 的pvid设置成vlan 10
　　# inteface g0/0/1
　　port link-type hybrid
　　port hybrid pvid vlan 10
　　#配置lsw8，把端口 g0/0/3 的pvid设置成vlan 10  //ping包去的时候的配置
　　#  interface g0/0/3
　　port link-type hybird
　　port hybird pvid vlan 20
　　#一个ping包的走向是一去一回的 ,在hybrid的模式下,干路上是携带标签通过的 // 流量进的时候加标签,出的时候取标签,只有取了标签才能把相应的端口加入相应的vlan ,举个简单的例子,加入VLAN10,要和vlan20在hybrid模式下进行通信的话,它在出的时候会同时去电vlan 10,vlan 20的标签,也就是取标签的这个端口即属于vlan10,又属于vlan 20
　　#接下来我们继续配置干路上携带标签 //lsw7---lsw8之间的这条线路
　　#  进入lsw7 g0/02
　　interface g0/02
　　port hybrid tagged vlan 10  //在默认的情况下华为所有的端口都是hybrid的模式
　　#  进入 lsw8 g0/0/3
　　interface g0/0/3
　　port hybrid untagged vlan 10 //出去的时候拆掉标签,---就相当于把g0/0/3加入到vlan 10
　　#  接下来配置回复ping包 //反过来就是
　　# 进入lsw8 g 0/0/2 //携带标签走向lsw7,然后在lsw7出端口g0/0/3 出去时去电标签,也就相当于把g0/0/3加入到端口VLAN10
　　inteface g0/0/2
　　port hybrid tagged vlan 10
　　#  interface g0/0/3
　　port hybrid untagged vlan 10
　　#接下来在交换机lsw7,lsw8,上验证与测试 :display vlan

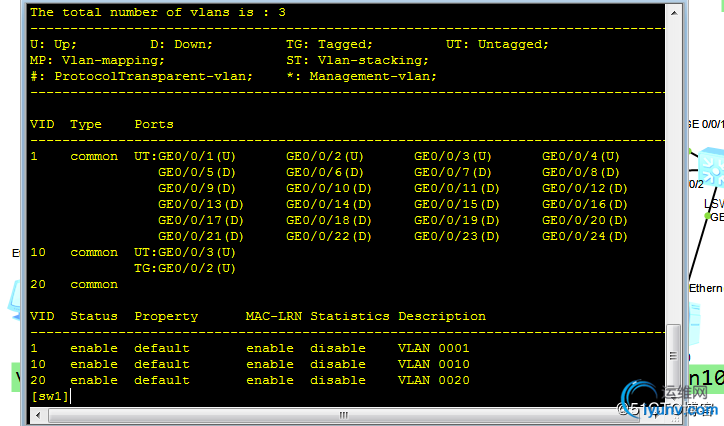

　　#以上图示可以看出vlan 10里边已经包含 g0/0/3 ,g0/0/2 口了
　　用ping命令测试 :ping 192.168.10.2 如下图所示

　　#接下来配置vlan20之间的互访,同理可得:如下
　　#在lsw7上配置
　　interface g0/0/4
　　port hybrid pvid vlan 20
　　# 在lsw8上配置
　　interface g0/0/4
　　port hybrid pvid vlan 20
　　# 接下来在lsw7,lsw8分别携带标签
　　interface g0/0/2
　　port hybrid tagged vlan 20 //在lsw7上 //去的时候携带标签
　　interface g0/0/2
　　port hybrid tagged vlan 20//在lsw8上 //包回来的时候携带标签
　　#接下来分别在lsw7,lsw8上去掉标签
　　interface g0/0/4
　　port hybrid untagged vlan 20 //在lsw8上,去的时候去掉标签
　　interface g/0/0/4
　　port hybrid untagged vlan 20 //在lsw7上,回来的时候去掉标签
　　测试与验证 : ping 192.168.10.2   ,如下图所示:

　　#以上图示说明vlan20之间已经互通
　　#接下来配置 vlan 20 和vlan 88之间可以互访
　　#  也是同样的配置过程
　　#在交换机lsw7,和lsw9山携带标签vlan 20,vlan 88 ,在lsw7上g0/0/4上去掉标签//相当于同时把这个端口加入到了vlan 20,和vlan 88 ,在lsw9的g0/0/3 上去掉标签时,同样是把这个端口加入到了vlan 20,vlan 88
　　# 配置 lsw7 ,创建vlan 88
　　#vlan 88
　　interface g0/0/1
　　port hybrid tagged vlan 20  88 //携带标签
　　#配置lsw9 .创建vlan 20 ,vlan 88
　　#vlan 20 ,vlan 88
　　interface g0/0/3
　　port hybrid pvid vlan 88
　　port hybrid untagged vlan 88 20 //去掉标签,去的包配置
　　#配置回包,在 lsw9  0/0/1 上携带标签
　　interface g0/0/1
　　port hybrid tagged vlan 20 88 //携带标签
　　配置 lsw7  g0/0/4 去掉标签
　　interface g 0/0/4
　　port hybrid untagged vlan 20 88 //去掉标签
　　# 验证与测试 ping 192.168.20.88 如下图所示

　　# 以上图示测试成功,vlan20,和vlan 88已经可以访问了
　　#vlan 10 ,vlan 20不在同一个网段,所以不用配置他们本来就是不能互访的
　　# 总结,这道题,其实还没做完,因为它有三条链路,任何一条链路断了的话,它的流量走向都不一样,所以还有两种做法,当其中任何一条线路断了的话,它的流量走向也就一样发生了变化,本人不在阐述,
　　#其实hybrid是混杂模式,一般应用于相同网段不同vlan当中
　　大家好,今天就写到这,再见,谢谢
