　　华为做链路捆绑

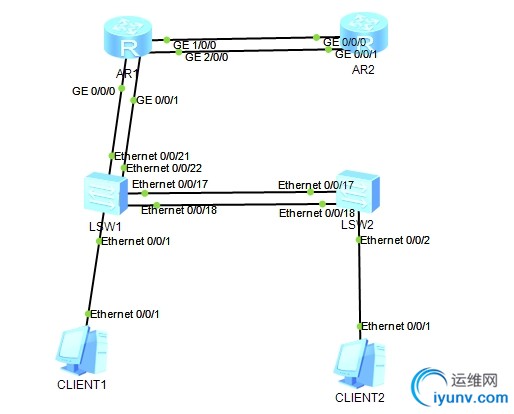

　　一．拓扑图。

　　二．实验要求。
　　1.pc间互通。
　　2.用链路捆绑做二层和二层互绑，二层和三层互绑，三层和三层互绑。
　　3.AR1能拼通AR2。
　　三．实验步骤。
　　LSW1
　　<Huawei>system-view    //开启窗口视图
　　[Huawei]vlan 10          //创建vlan10
　　[Huawei-vlan10]vlan 20
　　[Huawei-vlan20]int e0/0/1
　　[Huawei-Ethernet0/0/1]port link-type access   //把接口模式改成access模式
　　[Huawei-Ethernet0/0/1]port default vlan 10   //在接口上加vlan成员
　　[Huawei]int Eth-Trunk 1      //创建以太网组1
　　[Huawei-Eth-Trunk1]int e0/0/17    //进接口
　　[Huawei-Ethernet0/0/17]eth-trunk 1    //添加到以太网组1
　　[Huawei-Ethernet0/0/17]int e0/0/18
　　[Huawei-Ethernet0/0/18]eth-trunk 1
　　[Huawei]int Eth-Trunk 2
　　[Huawei-Eth-Trunk2]int e0/0/21
　　[Huawei-Ethernet0/0/21]eth-trunk 2
　　[Huawei-Ethernet0/0/21]int e0/0/22
　　[Huawei-Ethernet0/0/22]eth-trunk 2
　　[Huawei-Ethernet0/0/18]qu
　　[Huawei]int Eth-Trunk 1     //进入以太网1
　　[Huawei-Eth-Trunk1]port link-type trunk   //把模式改为trunk
　　[Huawei-Eth-Trunk1]port trunk allow-pass vlan all  //允许所有的vlan过
　　[Huawei]int Eth-Trunk 2
　　[Huawei-Eth-Trunk2]port link-type trunk
　　[Huawei-Eth-Trunk2]port trunk allow-pass vlan all
　　LSW2
　　<Huawei>system-view
　　[Huawei]vlan 10
　　[Huawei-vlan10]vlan 20
　　[Huawei-vlan20]int e0/0/2
　　[Huawei-Ethernet0/0/2]port link-type access
　　[Huawei-Ethernet0/0/2]port default vlan 20
　　[Huawei]quit
　　[Huawei]int Eth-Trunk 1
　　[Huawei-Eth-Trunk1]int e0/0/17
　　[Huawei-Ethernet0/0/17]eth-trunk 1
　　[Huawei-Ethernet0/0/17]int e0/0/18
　　[Huawei-Ethernet0/0/18]eth-trunk 1
　　[Huawei-Ethernet0/0/18]qu
　　[Huawei]int Eth-Trunk 1
　　[Huawei-Eth-Trunk1]port link-type trunk
　　[Huawei-Eth-Trunk1]port trunk allow-passvlan all
　　AR1
　　<Huawei>system-view
　　[Huawei]int Eth-Trunk 2
　　[Huawei-Eth-Trunk2]undo portswitch
　　[Huawei]int g0/0/0
　　[Huawei-GigabitEthernet0/0/0]eth-trunk 2
　　[Huawei-GigabitEthernet0/0/0]int g0/0/1
　　[Huawei-GigabitEthernet0/0/1]eth-trunk 2
　　[Huawei]int Eth-Trunk2       //进入以太网组2
　　[Huawei-Eth-Trunk2]undo shutdown   //开启接口
　　[Huawei-Eth-Trunk2]int eth-trunk 2.10  //进子接口
　　[Huawei-Eth-Trunk2.10]dot1q termination vid 10   //封装子接口vlan10
　　[Huawei-Eth-Trunk2.10]arp broadcast enable
　　[Huawei-Eth-Trunk2.10]ip add 192.168.10.1 24   //配vlan10的网关
　　[Huawei-Eth-Trunk2.10]int eth-trunk 2.20
　　[Huawei-Eth-Trunk2.20]dot1q termination vid 20
　　[Huawei-Eth-Trunk2.20]arp broadcast enable
　　[Huawei-Eth-Trunk2.20]ip add 192.168.20.1 24
　　[Huawei-Eth-Trunk2.20]un shut
　　[Huawei]int Eth-Trunk3
　　[Huawei-Eth-Trunk3]undo portswitch    //把一个接口变成三层口
　　[Huawei-GigabitEthernet1/0/0]eth-trunk 3
　　[Huawei-GigabitEthernet1/0/0]int g2/0/0
　　[Huawei-GigabitEthernet2/0/0]eth-trunk 3
　　[Huawei-GigabitEthernet2/0/0]int eth-trunk 3
　　[Huawei-Eth-Trunk3]ip add 202.106.1.10 24    //配ip地址
　　[Huawei-Eth-Trunk3]un shut
　　AR2
　　<Huawei>sy
　　[Huawei-Eth-Trunk3]undo portswitch
　　[Huawei-GigabitEthernet0/0/0]eth-trunk 3
　　[Huawei-GigabitEthernet0/0/0]int g0/0/1
　　[Huawei-GigabitEthernet0/0/1]eth-trunk 3
　　[Huawei-GigabitEthernet0/0/1]int eth-trunk 3
　　[Huawei-Eth-Trunk3]ip add 202.106.1.20 24
　　[Huawei-Eth-Trunk3]un shut
　　四．拼

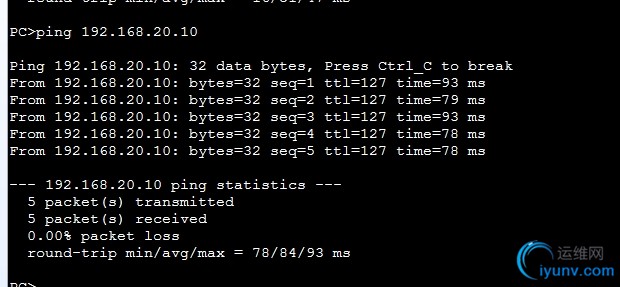

　　证明三层和三层互绑没有问题。

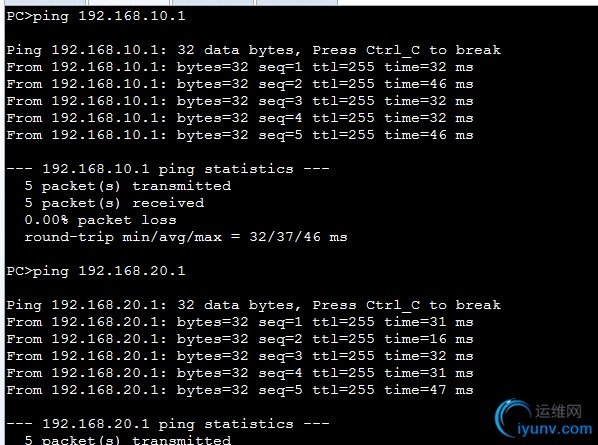

　　证明用链路捆绑做的单臂路由。
