　　今天主要说一下关于ACL的知识，初次接触，如有不足，请各位大神提出宝贵意见，谢谢。
　　**ACL：Access Control List 访问控制列表
　　-定义：是用来实现流量识别功能的。
　　-作用：网络设备为了对特定的报文进行操作，需要配置一系列的匹配规则，以识别             出特定的报文，然后根据预先设定的策略对该报文进行操作。（可以简单的             理解为匹配感兴趣的流量）
　　-实现：
　　1.制定规则
　　2.规定动作（允许/拒绝）

• 事件（例如：在某个端口下实施acl的配置内容）　　-类型：
  　　--标准ACL/基本ACL
  　　--扩展ACL/高级ACL
  　　配置思路:
  　　1.确保现有网络的连通性
  　　2.查看现有的ACL
  　　3.创建ACL
  　　4.调用ACL
  　　5.验证、测试、保存


　　下面为大家带来一个小小的拓扑实际性的操作一下
实验目的：PC1与PC3不通，但PC1和PC3都和PC2、PC4互通
实验拓扑：

地址规划：
设备IP地址及子网网关PC1192.168.10.1/24192.168.10.254PC2192.168.20.2/24192.168.20.254PC3192.168.30.3/24192.168.30.254PC4192.168.40.4/24192.168.40.254实验步骤：

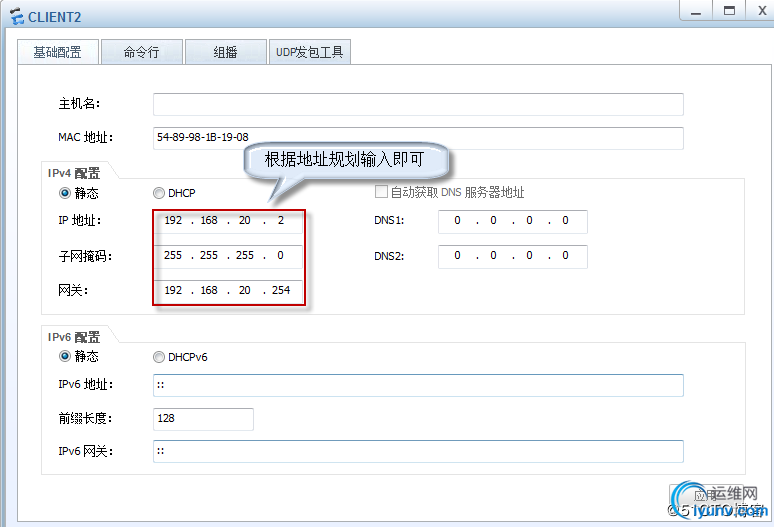

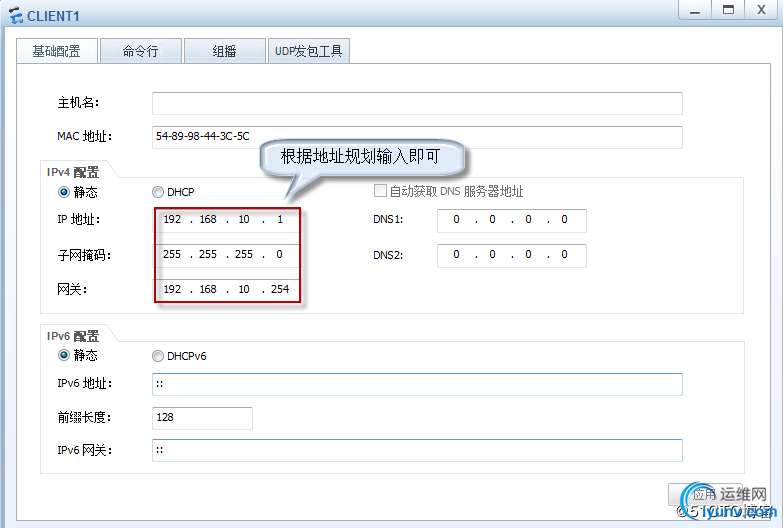

1.配置设备IP地址

2.配置网关
　　R1：
　　<Huawei>system\进入系统视图
　　Enter system view, return user view with Ctrl+Z.
　　[Huawei]sysname R1\修改名字
　　[R1]vlan batch 10 20 30 40 50\创建vlan
　　Info: This operation may take a few seconds. Please wait for a moment...done.
　　[R1]interface Vlanif 10\进入虚拟端口
　　[R1-Vlanif10]undo shutdown \开启虚拟端口
　　Info: Interface Vlanif10 is not shutdown
　　[R1-Vlanif10]ip address 192.168.10.254 255.255.255.0\创建虚拟网关
　　[R1-Vlanif10]q\退出
　　[R1]interface Vlanif 20\进入虚拟端口
　　[R1-Vlanif20]undo shutdown \虚拟端口
　　Info: Interface Vlanif20 is not shutdown.
　　[R1-Vlanif20]ip address 192.168.20.254 255.255.255.0\创建虚拟网关
　　[R1-Vlanif20]q\退出
　　[R1]interface Vlanif 50\进入虚拟端口
　　[R1-Vlanif50]undo shutdown \开启端口
　　Info: Interface Vlanif50 is not shutdown.
　　[R1-Vlanif50]ip address 192.168.50.1 255.255.255.0\创建虚拟IP
　　[R1-Vlanif50]q\退出
　　[R1]interface GigabitEthernet 0/0/1\进入端口
　　[R1-GigabitEthernet0/0/1]port link-type trunk \配置链路模式trunk
　　[R1-GigabitEthernet0/0/1]port trunk allow-pass vlan all\允许所有vlan通过
　　[R1-GigabitEthernet0/0/1]q\退出
　　[R1]interface GigabitEthernet 0/0/2\进入端口
　　[R1-GigabitEthernet0/0/2]port link-type trunk \配置链路模式trunk
　　[R1-GigabitEthernet0/0/2]port trunk allow-pass vlan all\允许所有vlan通过
　　[R1-GigabitEthernet0/0/2]q\退出
　　R2：
　　<Huawei>system-view \进入到系统视图
　　Enter system view, return user view with Ctrl+Z.
　　[Huawei]sysname R2\修改名字
　　[R2]vlan batch 10 20 30 40 50\创建vlan
　　Info: This operation may take a few seconds. Please wait for a moment...done.
　　[R2]interface Vlanif 30\进入虚拟端口
　　[R2-Vlanif30]undo shutdown \开启虚拟端口
　　Info: Interface Vlanif30 is not shutdown.
　　[R2-Vlanif30]ip address 192.168.30.254 255.255.255.0\创建虚拟网关
　　[R2-Vlanif30]q\退出
　　[R2]interface Vlanif 40\进入虚拟端口
　　[R2-Vlanif40]undo shutdown \开启虚拟端口
　　Info: Interface Vlanif40 is not shutdown.
　　[R2-Vlanif40]ip address 192.168.40.254 255.255.255.0\创建虚拟网关
　　[R2-Vlanif40]q\退出
　　[R2]interface Vlanif 50\进入虚拟端口
　　[R2-Vlanif50]undo shutdown \开启虚拟端口
　　Info: Interface Vlanif50 is not shutdown.
　　[R2-Vlanif50]ip address 192.168.50.2 255.255.255.0\创建虚拟IP
　　[R2-Vlanif50]q\退出
　　[R2]interface GigabitEthernet 0/0/2\进入端口
　　[R2-GigabitEthernet0/0/2]port link-type trunk \配置链路方式trunk
　　[R2-GigabitEthernet0/0/2]port trunk allow-pass vlan all\允许所有vlan通过
　　[R2-GigabitEthernet0/0/2]q\退出
　　[R2]interface GigabitEthernet 0/0/1\进入端口
　　[R2-GigabitEthernet0/0/1]port link-type trunk \配置链路方式trunk
　　[R2-GigabitEthernet0/0/1]port trunk allow-pass vlan all\允许所有vlan通过
　　[R2-GigabitEthernet0/0/1]q\退出
3.配置交换机，创建vlan配置链路方式并将端口加入到vlan
　　sw1：
　　<Huawei>system-view\进入系统视图
　　Enter system view, return user view with Ctrl+Z.
　　[Huawei]sysname sw1\修改名字
　　[ sw1]vlan batch 10 20 30 40 50\创建vlan
　　Info: This operation may take a few seconds. Please wait for a moment...done.
　　[ sw1]interface GigabitEthernet 0/0/1进入端口
　　[ sw1-GigabitEthernet0/0/1]port link-type access \配置链路模式access
　　[ sw1-GigabitEthernet0/0/1]port default vlan 10\将端口加入VLAN
　　[ sw1-GigabitEthernet0/0/1]q\退出
　　[ sw1]interface GigabitEthernet 0/0/2   \进入端口
　　[ sw1-GigabitEthernet0/0/2]port link-type access    \配置链路模式access
　　[ sw1-GigabitEthernet0/0/2]port default vlan 20\将端口加入VLAN
　　[ sw1-GigabitEthernet0/0/2]q\退出
　　[ sw1]interface GigabitEthernet 0/0/3   \进入端口
　　[ sw1-GigabitEthernet0/0/3]port link-type trunk \配置链路模式trunk
　　[ sw1-GigabitEthernet0/0/3]port trunk allow-pass vlan all\允许所有vlan通过
　　[ sw1-GigabitEthernet0/0/3]q\退出
　　[ sw1]
　　sw2：
　　<Huawei>system-view \进入系统视图
　　Enter system view, return user view with Ctrl+Z.
　　[Huawei]sysname sw2\修改名字
　　[sw2]vlan batch 10 20 30 40 50\创建vlan
　　Info: This operation may take a few seconds. Please wait for a moment...done.
　　[sw2]interface GigabitEthernet 0/0/1\进入端口
　　[sw2-GigabitEthernet0/0/1]port link-type trunk \配置链路模式trunk
　　[sw2-GigabitEthernet0/0/1]port trunk allow-pass vlan all\允许所有vlan通过
　　[sw2-GigabitEthernet0/0/1]q\退出
　　[sw2]interface GigabitEthernet 0/0/2    \进入端口
　　[sw2-GigabitEthernet0/0/2]port link-type access \配置链路模式access
　　[sw2-GigabitEthernet0/0/2]port default vlan 30\将端口加入vlan
　　[sw2-GigabitEthernet0/0/2]q\退出
　　[sw2]interface GigabitEthernet 0/0/3\进入端口
　　[sw2-GigabitEthernet0/0/3]port link-type access \配置链路模式access
　　[sw2-GigabitEthernet0/0/3]port default vlan 40\将端口加入vlan
　　[sw2-GigabitEthernet0/0/3]q\退出
　　[sw2]
4.配置rip保证全网互通
　　R1:
　　[R1]rip\配置rip协议
　　[R1-rip-1]version 2\选择版本2
　　[R1-rip-1]network 192.168.10.0\宣告网络范围
　　[R1-rip-1]network 192.168.20.0\宣告网络范围
　　[R1-rip-1]q\退出
　　[R1]
　　R2:
　　[R2]rip \配置rip协议
　　[R2-rip-1]version 2\选择版本2
　　[R2-rip-1]network 192.168.30.0\宣告网络范围
　　[R2-rip-1]network 192.168.40.0\宣告网络范围
　　[R2-rip-1]q\退出
　　此时，验证一下是否全网互通，以PC1为例：

5.创建ACL
　　创建acl可以在任何一个接口，在本次试验中是让PC1和PC3不通，其他网络互通，所以我选择在R2创建ACL，如下：
　　[R2]acl  name denypc1-3 \创建acl并命名
　　[R2-acl-adv-denypc1-3]rule deny ip source 192.168.10.1 0.0.0.0 destination 192.1
　　68.30.3 0.0.0.0\规定动作确定源和目标
　　[R2-acl-adv-denypc1-3]q\退出
6.调用ACL
　　[R2]interface GigabitEthernet 0/0/2\进入端口
　　[R2-GigabitEthernet0/0/2]traffic-filter outbound acl name denypc1-3\调用Acl
　　[R2-GigabitEthernet0/0/2]q\退出
7.验证、测试、保存
　　验证：

　　测试：
　　PC1：

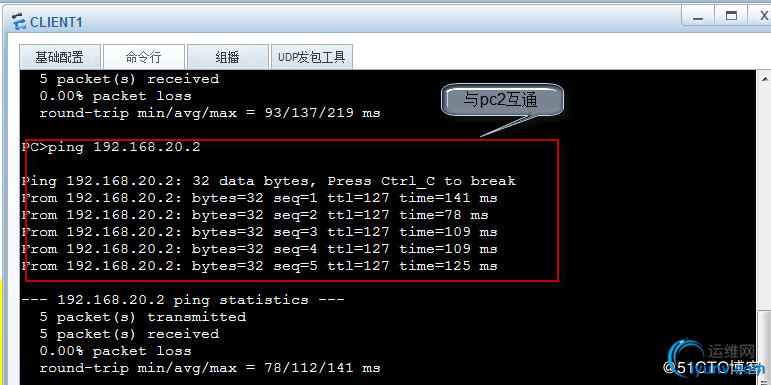

　　测试与PC2连通性：

　　测试与PC4连通性：

　　测试与PC3连通性：

　　PC3：

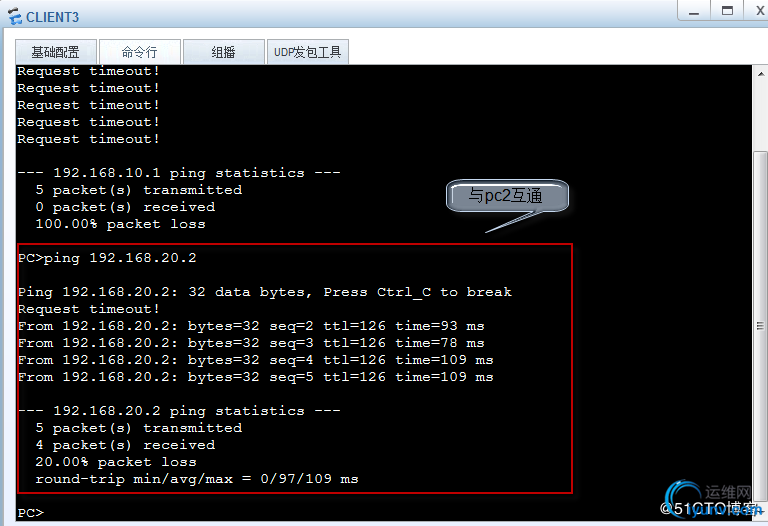

　　测试与PC2连通性：

　　测试与PC4连通性：

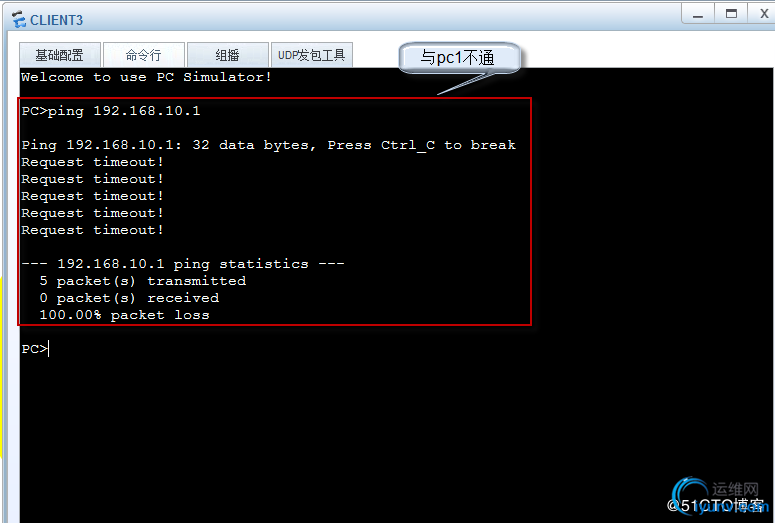

　　测试与PC1连通性：

　　实验完成，完成实验目的。
注意：
ACL对设备本身发起的流量，是不起作用的。
ACL对设备的穿越流量，是起作用的。
　　操作比较简单，我尽可能把每一步的步骤操作介绍清楚，希望大家可以理解。
