[实验]OSPF多区域互通---华为

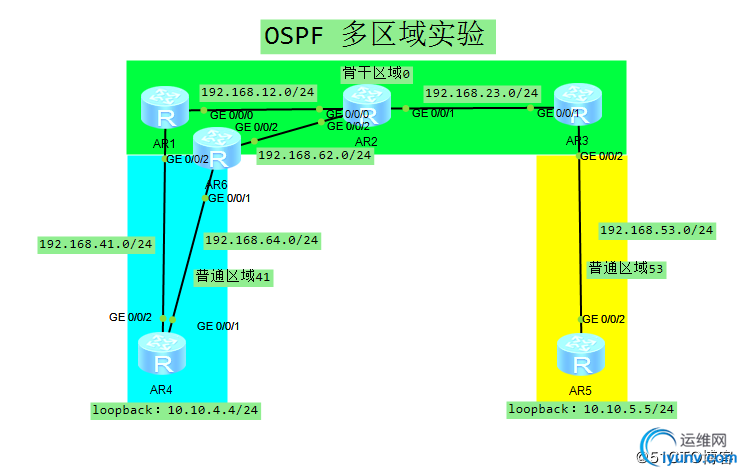

　　拓扑图讲解：
　　如图所示。绿色区域为OSPF骨干区域（区域0），蓝色区域/×××区域为普通区域。
　　在NSSA区域与骨干区域中间有两台“区域边界路由器（ABR）
　　名词讲解：
　　骨干区域：每个OSPF网络中，至少有1个骨干区域。它是OSPF网络中的“核心部分”。用于连接非骨干区域。（特殊情况除外：虚链路等）
　　普通区域：非骨干区域/非特殊区域的区域就叫做普通区域。

　　实验名称：OSPF多区域互通实验
　　实验目的：
　　1配置路由器物理接口/回环接口的IP地址，子网掩码。
　　2通过OSPF并对其接口进行区域宣告，最终实现AR4可以PING通AR5

　　IP地址规划：

　　AR1（区域边界路由器）
接口IP地址子网掩码g0/0/0192.168.12.1255.255.255.0g0/0/2192.168.41.1255.255.255.0loopback010.10.1.1255.255.255.0　　AR2
接口IP地址子网掩码g0/0/0192.168.12.2255.255.255.0g0/0/1192.168.23.1255.255.255.0g0/0/2192.168.62.1255.255.255.0loopback010.10.2.2255.255.255.0　　AR3
接口IP地址子网掩码g0/0/1192.168.23.2255.255.255.0g0/0/2192.168.53.1255.255.255.0loopback010.10.3.3255.255.255.0　　AR4
接口IP地址子网掩码g0/0/1192.168.64.2255.255.255.0g0/0/2192.168.41.2255.255.255.0loopback010.10.4.4255.255.255.0　　AR5
接口IP地址子网掩码g0/0/2192.168.53.2255.255.255.0loopback010.10.5.5255.255.255.0　　AR6（区域边界路由器）
接口IP地址子网掩码g0/0/1192.168.64.1255.255.255.0g0/0/2192.168.62.2255.255.255.0loopback010.10.6.6255.255.255.0

　　配置思路：

　　一-配置所有路由器的IP地址，回环接口。并确保邻近路由器直连链路可以实现互通
　　二-划分OSPF区域：
区域名称区域类型设备区域0骨干区域AR1:g0/0/0区域0骨干区域AR2区域0骨干区域AR3:g0/0/1区域0骨干区域AR6:g0/0/2区域53普通区域AR5区域53普通区域AR3:g0/0/2区域41特殊区域：NSSAAR1:g0/0/2区域41特殊区域：NSSAAR6:g0/0/1区域41特殊区域：NSSAAR4　　三-验证OSPF多区域互通性
　　四-区域41开启NSSA
　　五-AR4/AR5上分别开启默认路由功能
　　六-观察AR1/AR6两台ABR（区域边界路由器）的角色状态
　　七-通过更改AR1/AR6 OSPF的RID，以此观察其角色状态变化
　　> 实验步骤：
　　一配置所有路由器的IP地址，回环接口。并确保邻近路由器直连链路可以实现互通

　　接口配置命令
　　进入物理接口命令：
　　interface GigabitEthernet 0/0/0
　　进入回环接口命令：
　　interface loopback 0
　　为其接口配置IP命令：
　　ip address 192.168.12.1 24

　　AR1
　　配置物理接口G0/0/0
　　[AR1]interface GigabitEthernet 0/0/0
　　[AR1-GigabitEthernet0/0/0]un shutdown
　　Info: Interface GigabitEthernet0/0/0 is not shutdown.
　　[AR1-GigabitEthernet0/0/0]ip address 192.168.12.1 24
　　配置物理接口G0/0/2
　　[AR1]interface GigabitEthernet 0/0/2
　　[AR1-GigabitEthernet0/0/2]undo shutdown
　　Info: Interface GigabitEthernet0/0/2 is not shutdown.
　　[AR1-GigabitEthernet0/0/2]ip address 192.168.41.1 24
　　配置回环接口loopback 0
　　[AR1]interface LoopBack 0
　　[AR1-LoopBack0]ip address 10.10.1.1 24
　　其余路由器与R1配置一样，这里就不再复述。
　　验证邻近路由器直连链路互通性
　　AR1→AR2

　　AR2→AR1

　　AR2→AR3

　　AR3→AR5

　　AR1→AR4

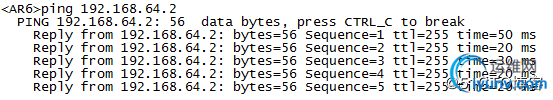

　　AR6→AR4

　　AR6→AR2

　　二-划分OSPF区域：

　　OSPF配置命令
　　开启OSPF
　　[R1]ospf [ID] router-id x.x.x.x（ID不写默认是1，x.x.x.x为router-id，以IP地址格式写入）
　　[R1-ospf-1]area 0 进入区域0
　　[R1-ospf-1-area-0.0.0.0]network 192.168.1.1. 0.0.0.0
　　(精确宣告192.168.1.1所在的链路进入ospf区域0）

　　AR1
　　[AR1]ospf 1 router-id 1.1.1.1
　　[AR1-ospf-1]area 0
　　[AR1-ospf-1-area-0.0.0.0]network 192.168.12.1 0.0.0.0
　　[AR1-ospf-1-area-0.0.0.0]network 10.10.1.1 0.0.0.0
　　[AR1-ospf-1-area-0.0.0.0]quit
　　[AR1-ospf-1]area 41
　　[AR1-ospf-1-area-0.0.0.41]network 192.168.41.1 0.0.0.0
　　AR2
　　[AR2]ospf 1 router-id 2.2.2.2
　　[AR2-ospf-1]area 0
　　[AR2-ospf-1-area-0.0.0.0]network 192.168.12.2 0.0.0.0
　　[AR2-ospf-1-area-0.0.0.0]network 192.168.23.1 0.0.0.0
　　[AR2-ospf-1-area-0.0.0.0]network 192.168.62.1 0.0.0.0
　　[AR2-ospf-1-area-0.0.0.0]network 10.10.2.2 0.0.0.0
　　AR3
　　[AR3]ospf 1 router-id 3.3.3.3
　　[AR3-ospf-1]area 0
　　[AR3-ospf-1-area-0.0.0.0]network 10.10.3.3 0.0.0.0
　　[AR3-ospf-1-area-0.0.0.0]network 192.168.23.2 0.0.0.0
　　[AR3-ospf-1-area-0.0.0.0]quit
　　[AR3-ospf-1]area 53
　　[AR3-ospf-1-area-0.0.0.53]network 192.168.53.1 0.0.0.0
　　AR4
　　[AR4]ospf 1 router-id 4.4.4.4
　　[AR4-ospf-1]area 0
　　[AR4-ospf-1-area-0.0.0.0]network 192.168.43.2 0.0.0.0
　　[AR4-ospf-1-area-0.0.0.0]quit
　　[AR4-ospf-1]area 41
　　[AR4-ospf-1-area-0.0.0.41]network 10.10.4.4 0.0.0.0
　　[AR4-ospf-1-area-0.0.0.41]network 192.168.41.2 0.0.0.0
　　[AR4-ospf-1-area-0.0.0.41]network 192.168.64.2 0.0.0.0
　　AR5
　　[AR5]ospf 1 router-id 5.5.5.5
　　[AR5-ospf-1]area 53
　　[AR5-ospf-1-area-0.0.0.53]network 192.168.53.2 0.0.0.0
　　[AR5-ospf-1-area-0.0.0.53]network 10.10.5.5 0.0.0.0
　　[AR5-ospf-1-area-0.0.0.53]quit
　　备注：在做多区域OSPF配置的时候，切记不要将对应接口的IP地址宣告进错误的区域内。错误的宣告会导致邻居路由器无法学习到彼此的LSA.

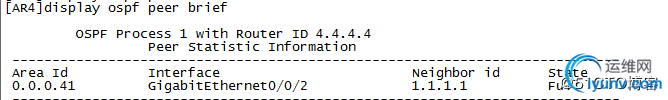

　　通过在AR4上输入display ospf peer brief命令可以查看是否学习到邻居路由表

　　三-验证OSPF多区域互通性

　　在AR1上输入display ip routing命令来查询路由表

　　以上输出结果表明在同一个区域内，通过OSPF路由协议学习到的路由条目显示为OSPF

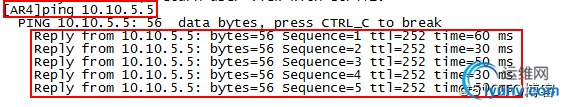

　　如图：AR4 PING AR5，结果如下

　　小结：
　　OSPF的工作原理
　　一建立邻居表
　　邻居状态的过程：
　　down(关闭）
　　init（初始化）
　　2way(双向通讯）
　　Exstart（Exchange start开始交换）
　　exchange（交换）
　　loading（加载）
　　full（完毕）

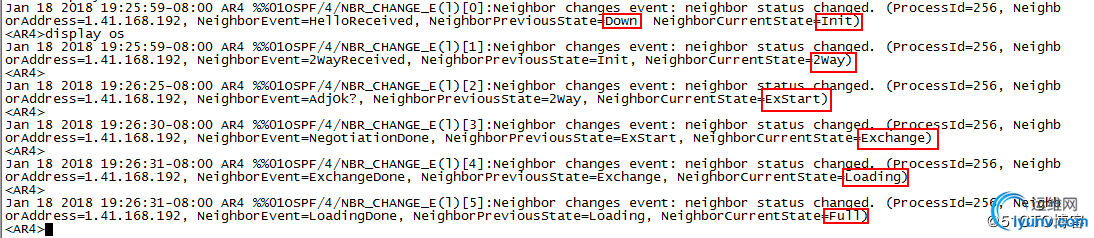

　　如图所示：

　　红色方块区域内为邻居建立的状态
　　二.同步数据库
　　LSA-link state advertisement，链路状态通告；（通过LSA来计算出路由表）之所以没有自动汇总，是因为它发的不是路由表。
　　三.计算路由表（通过SPF算法，对LSA进行计算，从而获得最终的路由条目）
　　OSPF邻居建立影响因素：
　　1确保最小范围内链路是互通
　　2确保设备端口可以发送报文
　　3确保设备端口可以接受报文
　　4确保OSPF HELLO 包中的关键参数一致（比较hello中的参数）
　　5直接建立邻居关系的路由器，RID一定不能相同
　　6区域ID必须相同
　　7认证必须成功
　　8子网掩码必须得相同
　　9hello/dead 时间必须相同
　　10特殊标记位，必须完全相同
　　11DR优先级，不能全为0
　　12 3层MTU，必须完全相同
