5.2.2 DHCP中继的实现
　　在本实验中，我们对网络做出改造，SW2作为核心交换设备转发任务已经较重，现在把DHCP服务割接到SW3上；SW2上作为两个部门，即VLAN10和VLAN20的网关，同时作为DHCP中继设备。拓扑图如5-11所示，其中SW2上的10.1.1.254和10.1.2.254为2个终端的网关地址，DHCP实施在SW3，地址为10.1.3.254，SW2上和SW3通信的地址为VLAN30地址10.1.3.1.

　　图5-11 DHCP中继实施示意图
　　步骤1.网络改造，本步骤的重点在于SW3和VLAN10以及VLAN20网关的通信
　　SW2：
　　[sw2]interface Vlanif20
　　[sw2-Vlanif20] ip address 10.1.2.254 255.255.255.0 //VLAN20的网关地址从SW3割接到SW2。
　　[sw2]vlan 30
　　[sw2]int vlan 30
　　[sw2-Vlanif30]ip address 10.1.3.1 24 //创建VLAN30接口作为和SW3互联的3层IP地址
　　[sw2-Vlanif30]description CONN2SW3
　　[sw2]interface Vlanif 10
　　[sw2-Vlanif10]undo dhcp select interface //拿掉SW2上原先实施的基于接口的DHCP配置
　　Warning: There are IP addresses allocated in the pool. Are you sure to delete the pool?[Y/N]:y
　　//拿掉SW2上的DHCP配置，统一把DHCP放到SW3上
　　SW3:
　　[SW3-Vlanif20]undo dhcp select global //拿掉SW3上的vlan20接口的DHCP配置，以进行网络改造
　　[SW3]undo interface Vlanif 20 //拿掉VLAN20的地址
　　Vlan 30
　　interface Vlanif30
　　ip address 10.1.3.254 255.255.255.0 //创建VLAN30，用于和SW2的3层地址通信
　　SW3上静态路由：
　　[SW3]ip route-static 10.1.1.0 24 Vlanif 30 10.1.3.1 //由于DHCP服务器需要单播把offer等报文转发到SW2的VLANIF10和20，所以单播路由是必须的。此处网络较小，可以直接使用静态路由
　　[SW3]ip route-static 10.1.2.0 24 Vlanif 30 10.1.3.1
　　路由验证和数据通信验证如下所示：
　　<SW3>display ip routing-table protocol static

　　Route Flags: R ->　　Public routing table : Static
　　Destinations : 2        Routes : 2        Configured Routes : 2
　　Static routing table status : <Active>
　　Destinations : 2        Routes : 2
　　Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
　　

   10.1.1.0/24  Static  60   0           D   10.1.3.1        Vlanif30　　10.1.2.0/24  Static  60   0           D   10.1.3.1        Vlanif30
　　

　　Static routing table status : <Inactive>
　　Destinations : 0        Routes : 0
　　<SW3>ping 10.1.1.254
　　PING 10.1.1.254: 56  data bytes, press CTRL_C to break
　　Reply from 10.1.1.254: bytes=56 Sequence=1 ttl=255 time=50 ms
　　Reply from 10.1.1.254: bytes=56 Sequence=2 ttl=255 time=60 ms
　　Reply from 10.1.1.254: bytes=56 Sequence=3 ttl=255 time=30 ms
　　Reply from 10.1.1.254: bytes=56 Sequence=4 ttl=255 time=50 ms
　　Reply from 10.1.1.254: bytes=56 Sequence=5 ttl=255 time=50 ms
　　--- 10.1.1.254 ping statistics ---
　　5 packet(s) transmitted
　　5 packet(s) received
　　0.00% packet loss
　　round-trip min/avg/max = 30/48/60 ms
　　<SW3>ping 10.1.2.254
　　PING 10.1.2.254: 56  data bytes, press CTRL_C to break
　　Reply from 10.1.2.254: bytes=56 Sequence=1 ttl=255 time=10 ms
　　Reply from 10.1.2.254: bytes=56 Sequence=2 ttl=255 time=40 ms
　　Reply from 10.1.2.254: bytes=56 Sequence=3 ttl=255 time=50 ms
　　Reply from 10.1.2.254: bytes=56 Sequence=4 ttl=255 time=20 ms
　　Reply from 10.1.2.254: bytes=56 Sequence=5 ttl=255 time=40 ms
　　--- 10.1.2.254 ping statistics ---
　　5 packet(s) transmitted
　　5 packet(s) received
　　0.00% packet loss
　　round-trip min/avg/max = 10/32/50 ms
　　步骤2.对DHCP的改造
　　拿掉SW2的DHCP配置，SW2作为DHCP中继代理，SW3统一作为DHCP服务器
　　[sw2]dhcp enable
　　[sw2]dhcp server group Ender //创建DHCP服务器组，该组中可以配置多个DHCP服务器用以让客户端选择，此处仅仅配置一个
　　[sw2-dhcp-server-group-ender]dhcp-server 10.1.3.254 //指定DHCP服务器地址
　　[sw2]int vlan 10

　　[sw2-Vlanif10]dhcp select>
　　[sw2-Vlanif10]dhcp>　　[sw2]interface Vlanif 20

　　[sw2-Vlanif20]dhcp select>
　　[sw2-Vlanif20]dhcp>　　SW3：
　　interface Vlanif30
　　dhcp select global //SW3的VLANIF30使用全局DHCP方式
　　ip pool qyt-vlan10 //把SW2的vlan10的DHCP移到SW3，当然SW3上并没有删除之前的针对VLAN20的DHCP地址池配置。
　　gateway-list 10.1.1.254
　　network 10.1.1.0 mask 255.255.255.0
　　excluded-ip-address 10.1.1.250 10.1.1.253
　　lease day 2 hour 0 minute 0
　　dns-list 114.114.114.114 8.8.8.8
　　domain-name ender.com
　　ip pool qyt-vlan20
　　gateway-list 10.1.2.254
　　network 10.1.2.0 mask 255.255.255.0
　　excluded-ip-address 10.1.2.250 10.1.2.253
　　lease day 2 hour 0 minute 0
　　dns-list 113.113.113.113 7.7.7.7
　　domain-name ender.com
　　验证DHCP中继

　　[sw2]display dhcp>
　　DHCP>　　Server group name      : ender //服务器组名称
　　Gateway address in use : 10.1.1.254 //用户侧正在使用中继的地址

　　DHCP>　　Server group name      : ender
　　Gateway address in use : 10.1.2.254
　　请释放DHCP客户端的地址，注意为了避免不必要的麻烦，请在终端上应用静态IP实施，然后再选择回DHCP的方式（请不要忘记点应用哦），如图5-12所示，图5-13表明客户端已经正确的从远端服务器获得相关信息。

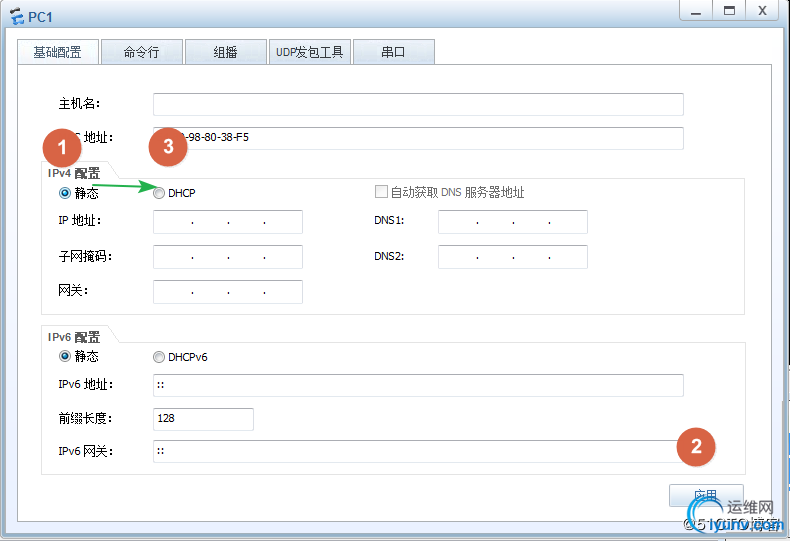

　　图5-12 DHCP客户端实施

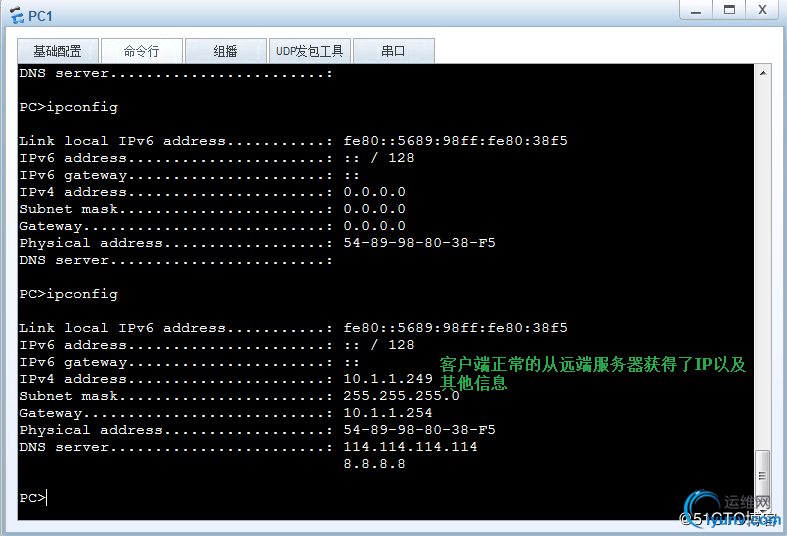

　　图5-13 客户端正常获得地址
　　图5-14为DHCP中继的一个真实单播报文，读者可以用该图对比5.2.1小节中DHCP中继的工作过程。

　　图5-14 DHCP中继中用到的单播报文
