　　华为配置VRRP

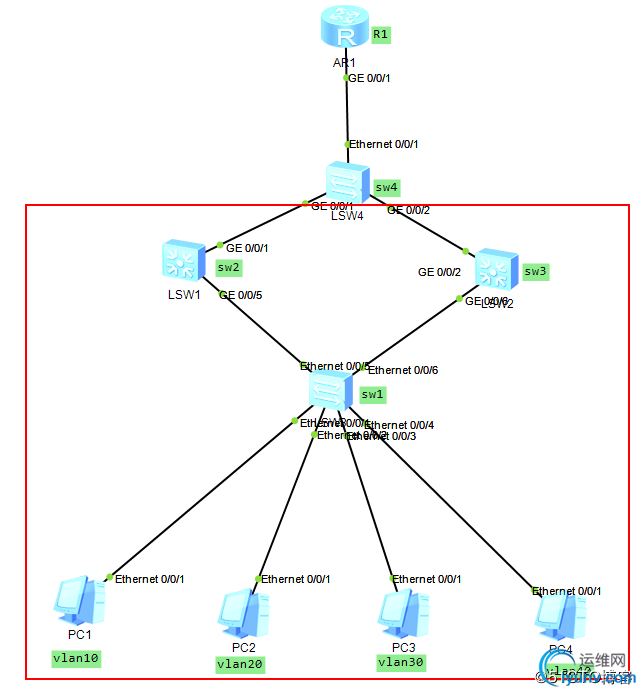

　　实验：

　　思路及步骤：
　　1.sw1 创建vlan10 vlan20 vlan30 vlan40，各自端口加入各自vlan



　　0/0/5   0/0/6 为trunk模式，

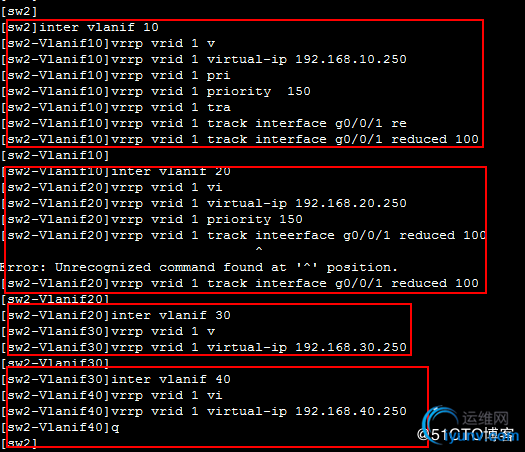

　　2.在sw2上配置：
　　0/0/5为trunk模式，创建vlan10 20 30 40

　　配置   vlanif10 ip:192.168.10.254/24
　　vlanif20 ip:192.168.20.254/24
　　vlanif30 ip:192.168.30.254/24
　　vlanif40 ip:192.168.40.254/24

　　配置   vlanif10的虚拟网关192.168.10.250  优先级为150
　　vlanif20的虚拟网关192.168.20.250  优先级为150
　　vlanif30的虚拟网关192.168.30.250
　　vlanif40的虚拟网关192.168.40.250

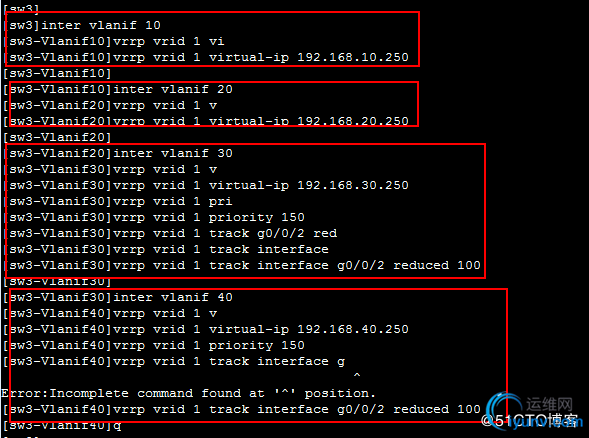

　　3.在sw3上配置：
　　0/0/6为trunk模式，创建vlan10 20 30 40

　　配置  vlanif10 ip:192.168.10.253/24
　　vlanif20 ip:192.168.20.253/24
　　vlanif30 ip:192.168.30.253/24
　　vlanif40 ip:192.168.40.253/24

　　配置  vlanif10的虚拟网关192.168.10.250
　　vlanif20的虚拟网关192.168.20.250
　　vlanif30的虚拟网关192.168.30.250   优先级为150
　　vlanif40的虚拟网关192.168.40.250   优先级为150

　　验证：
　　sw2 配置中 vlanif10  20 为master路由



　　sw3 配置中 vlanif30  40 为master路由



　　=========================================================================================================
　　华为设备开启 debug :
　　1、<huawei>terminal monitor
　　2、<huawei>terminal debugging
　　3、<huawei>debugging ip icmp
　　4、[huawei]info-center console channel monitor
　　----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
　　重点：
　　VRRP ：(公有协议)
　　在多个路由器之间运行，
　　可以虚拟出一个或者多个网关IP地址(虚拟路由器)；
　　从而实现内网不同网段之间的互通；
　　VRRP的工作过程：
　　1、运行VRRP的“多个”路由器之间通过 VRRP 报文的交互，从而选择
　　出一个最牛的路由器，作为 Master 路由器 ，以后就用来这个设备
　　来转发数据包；
　　2、Master 路由器，仅仅只有一个；其他的路由器称之为 backup 路由器；
　　3、同时，Master 和 Backup 路由器，会产生一个虚拟的路由器，也就是一个
　　虚拟的IP地址；
　　VRRP配置命令：
　　1、进入网关端口
　　2、配置 VRRP 虚拟IP地址；
　　3、修改主路由器的优先级；
　　interface fas0/0
　　vrrp  vrid 1   virtual-ip    192.168.10.250  //开启VRRP，并配置虚拟网关IP
　　vrrp  vrid 1   priority   110        //配置VRRP 主设备的优先级；
　　默认是100；
　　4、验证、测试、保存
　　show vrrp
　　R1/R2:
　　debug ip icmp
　　PC:
　　ping 192.168.10.250
　　R1/R2:
　　Router#write
　　--------------------------------------------------------------------------
　　HSRP：hot  standby  route  protocol ，双机热备份协议；[思科私有协议]
　　功能相同：
　　命令稍有不同：
　　interface fas0/0
　　standby  1   ip    192.168.10.250  //开启VRRP，并配置虚拟网关IP
　　standby  1   priority   110        //配置VRRP 主设备的优先级；
　　默认是100；
　　standby  1   preempt //开启该设备的 HSRP 的抢占功能；
　　-------------------------------------------------------------------
　　HSRP 链路跟踪：
　　HSRP 中的“外部链路”跟踪技术，以确保当网关设备去往外网的链路出现问题
　　以后，内部的 HSRP 可以立刻感知到，从而降低自己的 HSRP 优先级，
　　以确保 HSRP 组中的 standby 路由器，可以快速的升级为 active 路由，
　　实现数据包的转发。
　　配置实现：
　　interface gi0/0
　　standby  1  ip   192.168.10.250
　　standby  1  priority 150
　　standby  1  preempt
　　standby  1  track  gi0/1  100
　　// 该端口下的 HSRP 时刻监控着 gi0/1 的链路状态；
　　如果状态变为 down，则将该端口发送出去的 HSRP
　　报文中的优先级，比原来降低100，成为 50；
　　===================================================================
　　VRRP ：(华为配置命令)
　　R1:(master router)
　　interface gi0/0/0
　　vrrp vrid 1 ip 192.168.10.250
　　vrrp vrid 1 priority 150
　　vrrp vrid 1 track interface gi0/0/1  reduced  100
　　// 跟踪端口 gi0/0/1 的状态，如果 down，
　　则降低100，优先级变为 50；
　　R2:(backup router)
　　interface gi0/0/0
　　vrrp vrid 1 virtual-ip 192.168.10.250
　　恢复端口到默认配置：
　　思科：
　　Router(config)# default interface fas0/0
　　华为：
　　[sw]clear configuration interface fas0/0 ，
　　//会将该端口的命令清除掉，并且端口会进入到“关闭”状态；
　　如果想再次使用，必须得 &quot; undo shutdown &quot;
　　华为设备开启 debug :
　　1、<huawei>terminal monitor
　　2、<huawei>terminal debugging
　　3、<huawei>debugging ip icmp
　　4、[huawei]info-center console channel monitor
