　　实验：



　　实验1：
　　pc1 pc2不同 其他全通：
　　思路及步骤：
　　1.首先保证全网互通

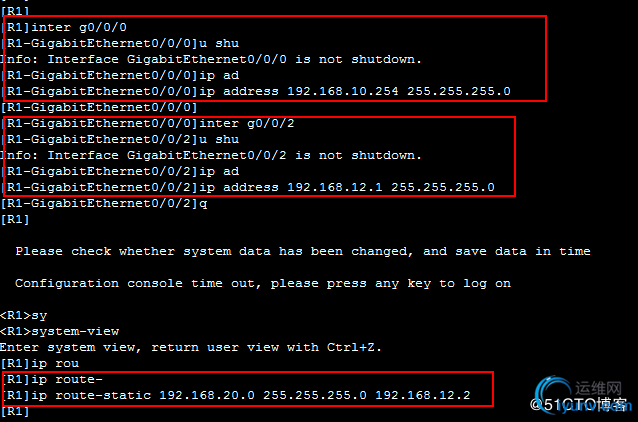

　　1.1配置AR1 的0端口ip:192.168.10.254 255.255.255.0
　　2端口ip：192.168.12.1 255.255.255.0
　　配置静态路由：
　　ip route-static 192.168.20.0 255.255.255.0 192.168.12.2

　　1.2配置AR2的0端口ip：192.168.20.254 255.255.255.0
　　2端口ip：192.168.12.2
　　配置静态路由：
　　ip route-static 192.168.10.0 255.255.255.0 192.168.12.1

　　此时个pc机皆可互ping通
　　2.在AR2的0端口 创建ACL 3000，拒绝pc2访问pc1 配置如下：
　　acl 3000
　　rule 5 deny icmp sourse 192.168.20.2 0.0.0.0 destiation
　　192.168.10.1 0.0.0.0

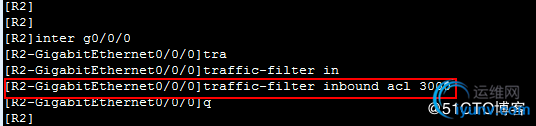

　　在0端口下启动：
　　interface g0/0/0
　　traffic-filter inbound acl 3000

　　3.配置：
　　display acl 3000   （查看其配置）

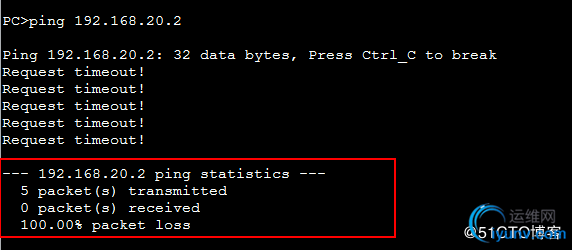

　　4.此时 pc2与pc1机ping不同 但各自与其他pc机可以ping通
　　pc2：

　　pc1：

　　=========================================================================================================
　　实验2：
　　pc4和pc5 可以全网互通， 其他主机全不通：
　　思路及步骤：
　　1.在实验1的基础上进行
　　2.在AR2的0端口 创建ACL 命名为only pc4-5 (配置先允许 后拒绝）
　　(x 默认为5 以5的倍数递增，也可手动输入，其他红色部分可以不输入）
　　acl name only pc4-5
　　rule x permit ip sourse 192.168.20.3 0.0.0.0 destination any
　　rule x permit ip sourse 192.168.20.3 0.0.0.0 destination any
　　rule x deny ip souse any destination any

　　3. 在0端口下启动：
　　interface g0/0/0
　　traffic-filter outbound acl onlypc4-5

　　4.配置：
　　display acl 3999 （查看其配置）

　　5.        此时 pc4与pc5机ping其他pc机可以ping通,
　　========================================================================================================================================
　　重点：
　　ACL:access control list ，访问  控制  列表
　　-作用：
　　匹配感兴趣的流量。
　　-实现：
　　#规则
　　#动作(允许/拒绝)
　　#事件
　　-表示：

　　#>　　# name
　　-类型：
　　#标准ACL/基本ACL

　　>　　name
　　#扩展ACL/高级ACL

　　>　　name
　　--------------------------------------------------------------------
　　ACL的配置思路：
　　0、确保原有数据的连通性(基于现网需要来确定)；
　　在没有实施ACL之前，PC-1 与 PC-2 之间是互通的；
　　1、查看设备上已经存在的ACL
　　[R1] display acl [2000] | all
　　2、创建ACL
　　[R1] acl 2000 [match-order  {config} | {auto} ]
　　[R1-acl-basic-2000] rule [id] deny  source 192.168.10.1 0.0.0.0
　　3、调用ACL
　　[R1]interface gi0/0/0
　　[R1-gi0/0/0]tranffic-filter inbound acl 2000
　　4、验证、测试、保存
　　display acl 2000 //查看ACL的配置条目信息；
　　display traffic-filter applied-record //查看ACL的调用信息；
　　display traffic-filter statistics interface GigabitEthernet 0/0/0 inbound
　　//查看特定端口上调用的ACL的使用信息；
　　ping x.x.x.x
　　save
　　实验拓扑图：
　　PC-1 ---> PC-2
　　#研究清楚流量的转发路径（来回路径）
　　&干掉去的流量
　　&干掉回的流量
　　#研究流量本身(特点+结构)
　　L2 +  L3 + ICMP + FCS
　　ip-acl
　　L3
　　source-ip  +  destination-ip
　　基本ACL
　　-仅仅关注IP头部中的 source-ip ;
　　高级ACL
　　-可以同时关注 source 和 destination ，
　　并且，还可以关注 IP 头部后面的内容，
　　比如 TCP/UDP
　　====================================================================
　　删除ACL：
　　1、正确的删除姿势
　　#首先解除 ACL 调用关系
　　Interface gi0/0/0
　　undo traffic-filter inbound
　　#其次删除 ACL 条目本身
　　undo acl 2000
　　#最后删除的最终结果
　　2、当调用一个不存在的 ACL 时，表示的是允许所有；
　　注意：
　　1、同一个端口的，同一个方向，只能同时存在一个 ACL ；
　　2、如果想更改端口上调用的 ACL ，必须：
　　首先，删除端口上的 ACL 调用命令；
　　再次，重新调用一个新的 ACL ；
　　3、端口上的 ACL ，不允许直接覆盖；
　　4、华为中的ACL，没有匹配住的流量，默认是允许的；
　　5、基本ACL/标准ACL，强烈建议调用在“距离目标设备”近的地方；
　　--------------------------------------------------------------------
　　3层ACL
　　基本ACL
　　数字ACL
　　命名ACL
　　高级ACL
　　数字ACL
　　命名ACL
　　2层ACL
　　~~~~~~~~~~~~~~~~~~~~~
　　1、命名的ACL在创建的时候，需要指定类型；
　　2、在ACL中，如果不写 source 或者不写 destination ，则表示所有源或目标
　　3、在配置ACL的过程中，如果在输入 source 或 destination 的时候，直接回车
　　则代表“所有”；
　　=================================================================
　　R2：PC1-PC2不通，其他全部互通；
　　1、创建ACL
　　[R2]acl 3000
　　[R2-acl-advance-3000]rule 5 deny ip source 192.168.20.1 0.0.0.0
　　destination 192.168.10.1 0.0.0.0
　　2、调用ACL
　　[R2]interface gi0/0/0
　　[R2-gi0/0/0]traffic-filter inbound acl 3000
　　3、验证、测试、保存
　　display acl 3000
　　display traffic-filter applied-record
　　PC2:
　　ping 192.168.10.1 ,no
　　ping 192.168.10.3 ,yes
　　PC4/5:
　　ping x.x.x.x , yes
　　<R2>save
　　R2:PC4/5与全网其他主机互通，其他流量全部不通；
　　1、创建ACL
　　[R2]acl name Only-PC4-5 advance
　　[R2-acl-advance-Only-PC4-5]rule permit ip source 192.168.20.4 0.0.0.0
　　[R2-acl-advance-Only-PC4-5]rule permit ip source 192.168.20.5 0.0.0.0
　　[R2-acl-advance-Only-PC4-5]rule 100 deny ip
　　2、调用ACL
　　[R2]interface gi0/0/0
　　[R1-gi0/0/0] traffic-filter inbound acl name Only-PC4-5
