华为VRRP企业组网配置解决方案

ssplyh

　　华为VRRP企业组网配置解决方案

• 什么是VRRP？


Ø VRRP(Virtual Router Redundancy Protocol)：虚拟路由冗余协议是用于实现路由器冗余的协议，最新协议在RFC3768中定义。

• VRRP的定义


Ø 在该协议中，对共享多存取访问介质（如以太网）上终端IP设备的默认网关(Default Gateway)进行冗余备份，从而在其中一台路由设备宕机时，备份路由设备及时接管转发工作，向用户提供透明的切换，提高了网络服务质量。

• VRRP路由器


Ø 是指运行VRRP的路由器，是物理实体。

• 虚拟路由器


Ø 是指VRRP协议创建的，是逻辑概念。

• 主控路由器和备份路由器


Ø 一个VRRP组中有且只有一台处于主控角色的路由器，可以有一个或者多个处于备份角色的路由器。Ø VRRP协议使用选择策略从路由器组中选出一台作为主控，负责ARP响应和转发IP数据包，组中的其它路由器作为备份的角色处于待命状态。每个VRRP组中的路由器都有唯一的标示，VRID范围为0-255，这个范围决定运行VRRP的路由器属于哪一个VRRP组。VRRP组中的虚拟路由器对外表现为唯一的虚拟MAC地址，地址格式为00-00-5E-00-01-[VRID]。Ø VRRP控制报文只有一种：VRRP通告（advertisement)。它使用IP多播数据包进行封装，组地址为224.0.0.18，发布范围只限于同一局域网内。IP协议号为112；IP包的TTL值必须为255。

• 组成虚拟路由器的路由器会有三种状态


Ø Initialize      系统启动后进入Initialize状态，此时，路由器不对VRRP报文做任何处理。当接口收到UP消息后，进入Backup或Master状态。Ø MasterØ BackupØ 实现路由器的冗余备份和负载均衡Ø VRRP的路由器都会发送和接收VRRP通告消息Ø VRRP优先级Ø 接口的IP地址VRRP选举步骤Ø 1：在路由器中是否有虚拟ip拥有者         有：此路由器直接成为master路由器           无：开始选举步骤Ø 2：路由器的优先级是否相同，默认优先级100       优先级不同：路由器优先级最高的成为master路由器       优先级相同：比较ip地址大小Ø 3：ip地址最大的成为master路由器案例：华为vrrp企业组网配置解决方案此为本人个人实验，最终解释权归作者所有2012/3/14 0:42一．企业组网需求：1.随着业务的发展，俊杰网络公司对互联网的访问要求越来越高，因此公司决定采用冗余路由器以及2条连接到互联网的链路，以保障到互联网的访问不间断，在网络中启用两个不同的VRRP组，最大限度保证了网络的冗余，避免网络单点出错引起用户无法访问网络；2.两台路由器分别为两个子网提供访问外部网络的出口（两个子网分别为对方的外部网络，提供NAT功能），并用VRRP实现设备级的冗余，以保障网络的连通；3.核心交换机之间采用端口聚合功能，实现安全负载高可用性。二．企业组网简化拓扑图： 实验所需设备：华为路由器3台华为二层交换机2台客户机2台基本配置规划：R1:e1.10 vlan 10 priority 120 ip: 192.168.10.1/24e1.20 vlan 20 priority 100 ip: 192.168.20.1/24vlan 10 vip 192.168.10.254vlan 20 vip 192.168.20.254R2:e1.10 vlan 10 priority 100 ip: 192.168.10.2/24e1.20 vlan 20 priority 120 ip: 192.168.20.2/24vlan 10 vip 192.168.10.254vlan 20 vip 192.168.20.254三．具体实验步骤：1．配置交换机sw1:stp enablequitvlan 10vlan 20quitlink-aggregation group 1 mode manualint e1/0/1port link-type trunkport trunk permit vlan allport link-aggregation group 1int e1/0/2port link-type trunkport trunk permit vlan allport link-aggregation group 1inter e1/0/24port link-type trunkport trunk permit vlan allquitvlan 10port e1/0/10quitdis link-aggregation summarysw2：stp enablequitvlan 10vlan 20quitlink-aggregation group 1 mode manualint e1/0/1port link-type trunkport trunk permit vlan allport link-aggregation group 1int e1/0/2port link-type trunkport trunk permit vlan allport link-aggregation group 1inter e1/0/24port link-type trunkport trunk permit vlan allquitvlan 20port e1/0/20quitdis link-aggregation summary2．配置路由器r1:vrrp ping-enableint e1.10vlan-type dot1q vid 10 ip add 192.168.10.1 24vrrp vrid 10 virtual-ip 192.168.10.254vrrp vrid 10 priority 120int e1.20vlan-type dot1q vid 20 ip add 192.168.20.1 24vrrp vrid 20 virtual-ip 192.168.20.254quitdis ip routingdis vrrpr2:vrrp ping-enableint e1.10vlan-type dot1q vid 10 ip add 192.168.10.2 24vrrp vrid 10 virtual-ip 192.168.10.254int e1.20vlan-type dot1q vid 20 ip add 192.168.20.2 24vrrp vrid 20 virtual-ip 192.168.20.254vrrp vrid 20 priority 120quitdis ip routing3．查看vrrp信息此时的信息如下：

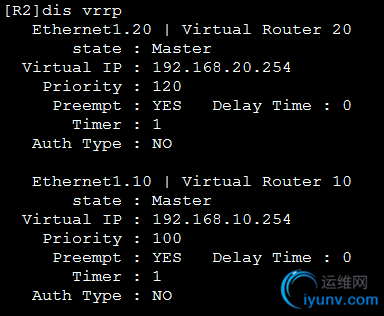

此时，拔掉R2的e1接口，看到在R2上的2个组中都变为master

4．插上R1的e1接口，并配置跟踪技术跟踪技术：r1:ip route 0.0.0.0 0.0.0.0 10.1.1.2int e1.10vrrp vrid 10 track s 0 reduced 30r2:ip route 0.0.0.0 0.0.0.0 20.1.1.1int e1.20vrrp vrid 20 track s 1 reduced 305．在R1，R2上配置NAT，并配置R1R1:int s0ip add 10.1.1.1 24acl 2000rule permit sou 192.168.10.0 0.0.0.255rule permit sou 192.168.20.0 0.0.0.255nat address-group 10.1.1.1 10.1.1.1 1int s0nat outbound 2000 address-group 1R2:int s1ip add 20.1.1.2 24acl 2000rule permit sou 192.168.10.0 0.0.0.255rule permit sou 192.168.20.0 0.0.0.255nat address-group 20.1.1.2 20.1.1.2 1int s1nat outbound 2000 address-group 1R0:interface Serial0 ip address 10.1.1.2 255.255.255.0interface Serial1                  ip address 20.1.1.1 255.255.255.06．192.168.10.100客户端测试

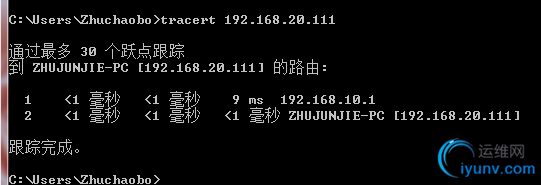

可以看出192.168.10.100与192.168.20.111课正常通信追踪路由信息如下：

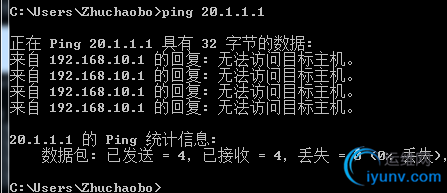

配置nat之后，可以实现与外网通信：192.168.10.100主机可以于R0的s1接口通信，并且不能与R0的s0接口通信(这正是实现了要求，vlan10使用R1的s1与外网通信，vlan20使用R2的s0与外网通信)。如下：

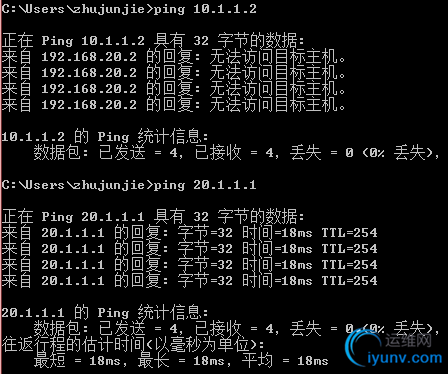

192.168.20.111主机可以于R0的s0接口通信，并且不能与R0的s1接口通信(这正是实现了要求，vlan10使用R1的s1与外网通信，vlan20使用R2的s0与外网通信)。如下：

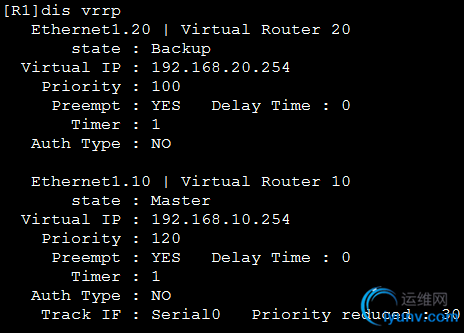

7．模拟故障，观察现象模拟故障之前：在R1上vid 20为backup，vid10 为master

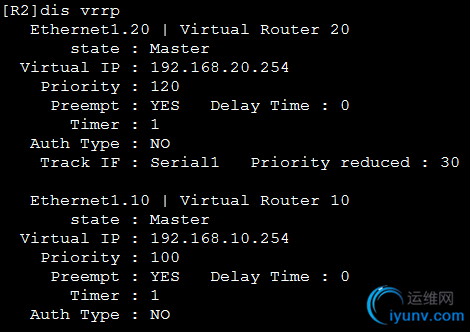

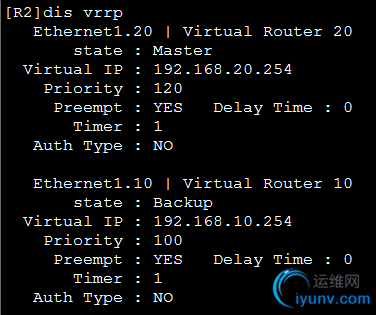

模拟故障之前：在R2上vid 10为backup，vid20 为master

模拟故障（将R的s1接口shutdown）之后：在R1上vid 10为backup，并且优先级也变为90；vid20 也为backup。

在R2上vid 10为master， vid20 也为master。

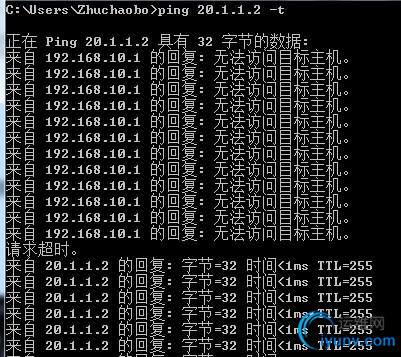

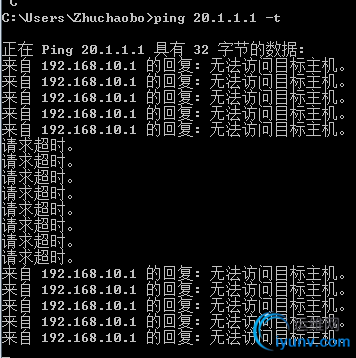

客户端vlan 10的用户192.168.10.100ping如下：

8．故障恢复之后，又如第3和6步所示《完》此为本人个人实验，最终解释权归作者所有2012/3/14 0:42
