　　①　定义
　　华为技术有限公司开发的SmartPartition特性又叫智能缓存分区特性。 SmartPartition特性是一种性能特性，通过给不同级别的用户配置不同大小的缓存分区，系统将保证该分区所占用的缓存容量，从而保证位于该分区中的业务应用的服务性能。

②　概念描述
　　SmartPartition特性通过隔离不同业务所需的缓存资源，保证关键业务的服务质量。在存储系统中，缓存容量表示某业务在存储系统中可以占用的缓存资源。缓存容量是影响存储系统性能的最主要因素。缓存容量对于不同特征的业务有着不同的影响：
　　l 对写业务来说，更多的缓存容量意味着更高的写合并率、写命中率和更好的访盘顺序度。
　　l 对读业务来说，更多的缓存容量意味着更高的读命中率。
　　l 对顺序类业务来说，缓存容量不需要很大，只需要满足I/O合并要求即可。
　　l 对随机类业务来说，更大的缓存容量意味着更好的访盘顺序度，从而带来性能的提升。
　　缓存资源分成读缓存和写缓存：
　　l 读缓存的主要作用是通过读预取方式有效提高主机读I/O的命中率。
　　l 写缓存的主要作用是通过合并、命中、排序等手段提高主机的访盘性能。
　　存储系统支持用户为每个SmartPartition分区分别设置读缓存和写缓存的容量，以便满足不同类型业务的需求。存储系统的缓存分区包括SmartPartition分区和默认分区：
　　l SmartPartition分区是用户设置的指定缓存分区，为该分区中的业务应用提供缓存服务。
　　l 默认分区是系统自动预留的缓存分区，为系统运行以及其他未分配SmartPartition分区的业务应用提供缓存服务。
③　原理实现

　　用户可以以LUN或文件系统为单位设置SmartPartition分区，每个SmartPartition分区的资源只能被独立访问，互不干扰。用户手动配置某个分区的缓存容量后， SmartPartition特性通过周期性的统计每个分区中的I/O个数，提供最优化的配置，保证关键业务的服务质量。
　　Smart Partition将读写缓存等主要资源进行划分，并将不同业务LUN添加到其中，以达到不同业务间性能隔离的效果，每个Smart Patiton的资源访问相互独立，互不干扰。
　　Smart Partition包含用户分区和默认分区两类缓存分区；
　　默认分区是系统自动预留的缓存分区，为系统以及其他为分配Smart Partition的业务应用提供缓存服务。
　　读或写分区最小配置容量为256MB，最大配置容量和内存大小相关。
④　配置流程

a.  检查 License 文件
　　步骤1 登录DeviceManager。
　　步骤2 选择“ 设置 > License管理”。
　　步骤3 浏览已激活License信息。
　　1. 在左侧导航中，选择“已激活License”节点。
　　2. 在中间信息展示区，浏览存储设备已激活的License文件信息。
b.  创建 SmartPartition
　　步骤1 登录DeviceManager。
　　步骤2 选择“ 资源分配 > 资源调优 > SmartPartition”。
　　步骤3 设置SmartPartition基本信息。
　　1. 单击“创建”。系统弹出“创建SmartPartition向导”对话框。
　　2. 在“名称”和“描述”文本框中输入SmartPartition的名称及相关描述。
　　步骤4 为SmartPartition设置控制目标。
　　1. 在“设置名称”页面，单击“下一步”。系统进入“设置分区大小”界面。

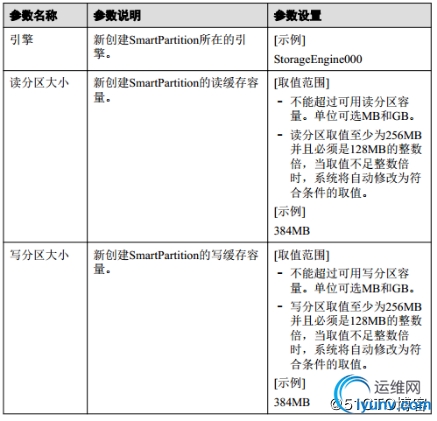

　　2. 为新创建的SmartPartition设置“引擎”、“读分区大小”和“写分区大小”参数。

　　步骤5 单击“下一步”，在弹出的“选择LUN”页面选择应用SmartPartition对应的LUN。
　　步骤6 单击“下一步”，在弹出的“选择文件系统”页面选择应用SmartPartition对应的文件系统。
　　步骤7 确认创建SmartPartition操作。
　　1. 在“选择文件系统”页面，单击“下一步”。系统进入“信息汇总”页面。
　　2. 确认SmartPartition信息。
　　– 如果创建的SmartPartition信息正确，单击“完成”。
　　系统弹出“警告”对话框，请仔细阅读对话框中的内容，确认后勾选“我已
　　阅读上述信息，了解执行此操作带来的后果”并单击“确定”。系统进入
　　“执行结果”页面，提示创建SmartPartition成功，单击“关闭”。
　　– 如果创建的SmartPartition信息错误，单击“上一步”重新进行设置。
