44、【华为HCIE-Storage】--InfoEqualizer

meimei10251314

-----------------------------------重要说明------------------------------------
　　以下部分内容来网络，部分自华为存储官方教材
　　具体教材内容请移步华为存储官网进行教材下载
　　网络引用内容无法找到原创，如有侵权请通知
　　------------------------------------重要说明------------------------------------
a.  定义

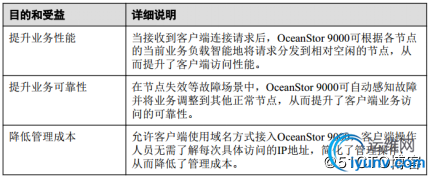

　　InfoEqualizer指客户端连接负载均衡特性，可智能地将客户端连接请求分发给多个存储节点处理，从而提升业务性能和可靠性。

b.  性能瓶颈分析
　　如图所示，在未应用InfoEqualizer时，所有客户端使用节点的静态IP地址连接到系统，由于无法感知当前各节点负载并按负载分配连接请求，极易导致节点因接入业务过多而造成CPU、内存和带宽等资源不足，成为性能瓶颈点。

c.  业务可靠性分析

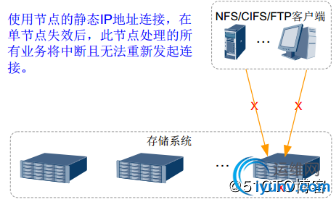

　　如图所示，在未应用InfoEqualizer时，所有客户端使用节点的静态IP地址连接到系统。当所连接的节点失效后，业务将中断且无法重新发起连接。

d.  域名解析
　　OceanStor 9000通过“ InfoEqualizer DNS IP地址”对外提供域名解析服务。此IP地址为系统软件部署时指定。

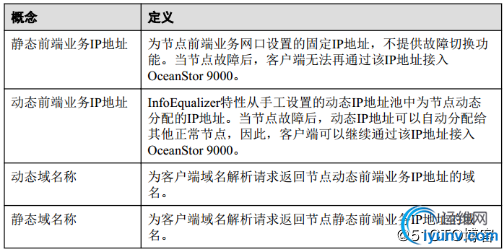

　　如图所示，每个节点除具有物理绑定的静态前端业务IP地址外，还具有动态绑定、故障时可漂移的动态前端业务IP地址。访问一组节点（称为“分区”）时可使用的域名包含： 静态域名称和动态域名称，对应的解析结果分别为静态前端业务IP地址和动态前端业务IP地址。

e.  动态域名访问时节点切换过程
　　以动态域名称访问时的节点故障切换过程如图所示。

　　1. 与客户端建立连接的节点1发生故障而失效。
　　2. OceanStor 9000立即将节点1的动态前端业务IP地址A回收到动态IP地址池，然后分配给工作正常的节点2。
　　3. 在线业务不中断，客户端继续通过动态前端业务IP地址A访问业务。
　　当节点1故障恢复后， OceanStor 9000为节点1分配动态IP地址池中动态IP地址（默认手动模式时）。如有新的客户端发起业务请求时，节点1可处理请求。
　　节点故障恢复加入集群时分配动态前端业务IP地址有两种模式。“手动模式”为优先从动态IP地址池分配IP地址，“自动模式”为优先从其他节点上多余IP地址中分配IP地址。默认为“手动模式”。
f.  静态域名访问时节点切换过程
　　以静态域名称访问时的节点故障切换过程如图所示。

　　1. 与客户端建立连接的节点1发生故障而失效，在线业务中断。
　　2. 客户端重新发起针对原静态域名称的访问请求。
　　3. OceanStor 9000根据实时检测到的节点状态，返回工作正常的节点2静态前端业务IP地址2。
　　4. 客户端向静态前端业务IP地址2发起业务访问请求。
　　当节点1故障恢复后， OceanStor 9000将其列入正常节点列表中。如有新的客户端发起业务请求时，节点1可处理请求。

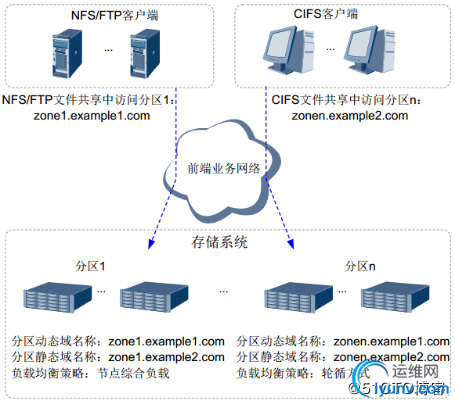

g.  分区划分
　　分区是用于分隔提供不同服务的节点区域，一个分区内包含了一组具有相同动态域名称、静态域名称和负载均衡策略的节点。 系统默认存在一个名称为root的分区，该分区中包含系统所有节点。您可以根据需要新建其他分区，并将节点移入。

　　划分不同的分区可以为不同客户端业务类型灵活设置负载均衡策略，从而获得更高的业务性能。另外，划分不同的分区可以约束每个客户端实际接入的节点组范围，因此有隔离故障域之效。

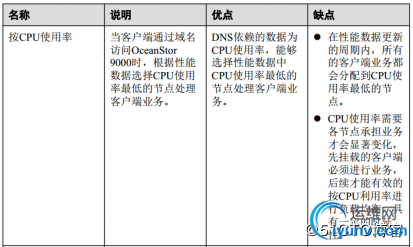

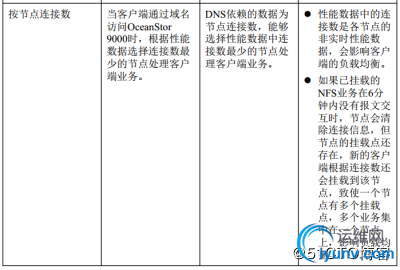

　　OceanStor 9000按分区设置负载均衡策略。支持的策略有轮循方式、 按CPU使用率、 按节点连接数、 按节点吞吐量、 按节点综合负载，其选择参考如表所示

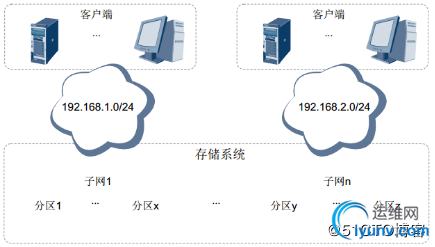

h.  子网划分
　　在某些特定应用场景中，客户端位于不同子网，希望所接入节点的IP地址也属于同一子网。此时，可在OceanStor 9000中将一个或多个分区定义为一个子网，然后为此子网设置DNS服务IP地址，重新指定此子网中所有节点的静态前端业务IP地址，以及此子网所用的动态IP地址池。
　　OceanStor 9000可以划分为IPv4、 IPv6不同协议的子网，且同一子网只能为同一IP地址类型。子网创建成功后，子网的协议类型将不能变更。

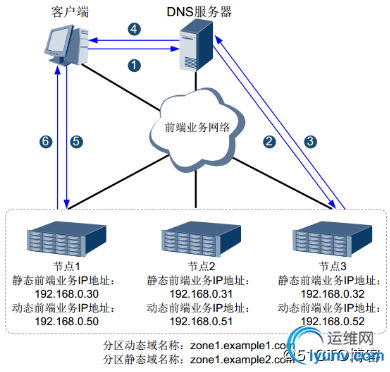

i.  访问静态域名称时的连接过程

　　访问静态域名称（以zone1.example2.com为例）
　　1、客户端向DNS服务器询问zone1.example2.com的IP地址。
　　2、 DNS服务器转发该请求到OceanStor 9000的InfoEqualizer DNS IP地址。
　　3、 OceanStor 9000根据负载均衡策略，返回某个节点的静态前端业务IP地址（以192.168.0.30为例）。
　　4、 DNS服务器将192.168.0.30返回给客户端。
　　5、客户端根据返回的IP地址向节点1发送业务访问请求。
　　6、节点1响应客户端的业务访问请求。
j.  访问动态域名称时的连接过程

　　访问动态域名称（以zone1.example1.com为例）
　　1、客户端向DNS服务器询问zone1.example1.com的地址。
　　2、 DNS服务器转发该请求到OceanStor 9000的InfoEqualizer DNS IP地址。
　　3、 OceanStor 9000根据负载均衡策略，返回某个节点的动态前端业务IP地址（以192.168.0.52为例）。
　　4、 DNS服务器将192.168.0.52返回给客户端。
　　5、客户端根据返回的IP地址向节点3发送业务访问请求。
　　6、节点3响应客户端的业务访问请求。
k.  客户端访问静态域名称时的连接过程

　　访问静态域名称（以zone1.example2.com为例）
　　1、客户端向OceanStor 9000的InfoEqualizer DNS IP地址询问zone1.example2.com的IP地址。
　　2、 OceanStor 9000根据负载均衡策略，返回某个节点的前端静态业务IP地址（以192.168.0.30为例）。
　　3、客户端根据返回的IP地址向节点1发送业务访问请求。
　　4、节点1响应客户端的业务访问请求。

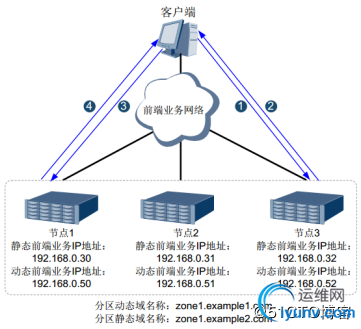

l.  客户端访问动态域名称时的连接过程

　　访问动态域名称（以zone1.example1.com为例）
　　1、客户端向OceanStor 9000的InfoEqualizer DNS IP地址询问zone1.example1.com的地址。
　　2、 OceanStor 9000根据负载均衡策略，返回某个节点的动态前端业务IP地址（以192.168.0.52为例）。
　　3、客户端根据返回的IP地址向节点3发送业务访问请求。
　　4、节点3响应客户端的业务访问请求。
