华为动态路由RIP介绍及配置

xglys

　　静态路由：安全、配置繁琐、网络工程师必须非常了解本网络结构
　　动态路由：适用于中型及大型网络、相应网络拓扑结构改变、不安全
　　IGPS  内部网关路由  工作在一个AS内部
　　EGPS  边界网关路由  工作在AS之间
　　AS自治系统：一组受相同组织管理并维护的网络设备构成的网络
　　IGPS：RIP OSPF IS-IS(底层地址比较怪)、
　　IGRP(cisco私有协议，基本不用)、EIGRP(cisco)
　　EGPS：BGP、EGP(基本不用)
　　距离矢量型：RIP 开销COST=HOP跳数
　　链路带宽型：OSPF ISIS COST=BW带宽
　　混合型：EGIRP COST=HOP BW 延迟 可靠性 负载 MTU
　　路径型：BGP COST=属性
　　路由选择优先级：数字越小越可信
　　华为：
　　直连优先级 0
　　OSPF10
　　ISIS15
　　静态60
　　RIP100
　　BGP256
　　注意：针对于相同目标，不同协议比优先级，相同协议比开销
　　RIP： routing information protocol
　　RIPV1有类别 ：传闻型
　　贝尔曼-福特算法
　　本地+1 传递
　　周期性更新时间+触发 30s；判断老化和抑制需要180s
　　180s后发现不可达，不会删除该路由，而会再过一个垃圾时间 120s，仍未不可达，才会删除
　　更新发送方式：广播
　　max跳数16(即不可达)
　　动态路由通道2层含义
　　network 192.168.1.0
　　1. 检查路由表中属于192.168.1.0的路由，加入更新包
　　2. 检查属于192.168.1.0网络的本地接口，更新包从这些接口发出
　　RIPV2无类别 ：
　　支持无类网络
　　更新采用组播 224.0.0.9
　　支持路由认证
　　抓包可以区分V1和V2；V1包只有IP地址，V2包有IP还有子网掩码
　　RIPV1配置实验：
　　简单拓扑：

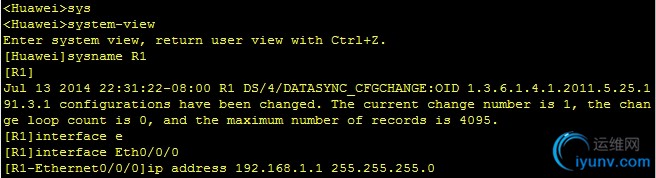

　　R1配置：
　　设置名字和IP地址

　　R1的RIP设置

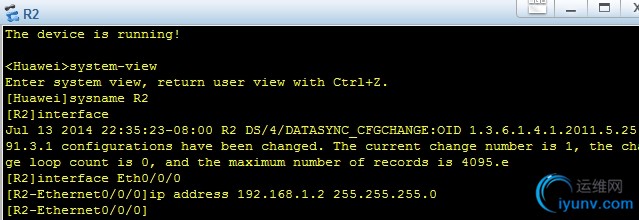

　　R2配置：

　　R2有两个接口需要设置如下设置rip

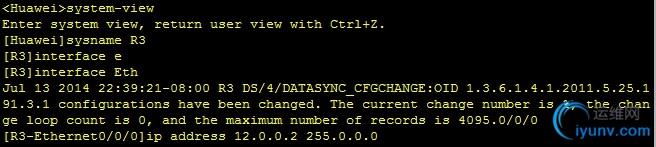

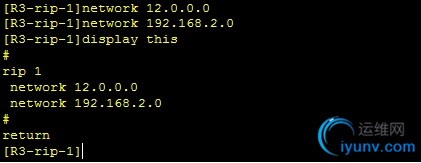

　　R3配置：

　　在配置R3的RIP前，可以查看路由表如下

　　由图知，此时R1上的192.168.1.0/24网段还不可达；需要配置R3上的RIP

　　然后在查看R3路由表，可以看到已经学到到R1的路由

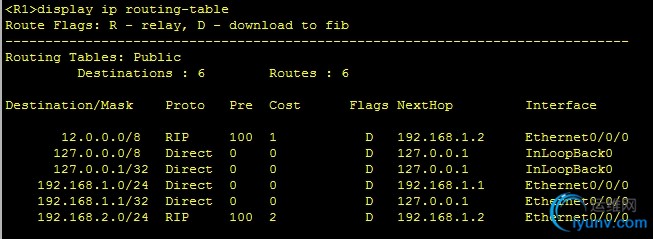

　　查看R1路由表，可看到已经学到R3上192.168.2.0网段

　　RIPV2基本配置如RIPV1，只需多如下一步
　　[R2-RIP-1] version 2        设置为版本2，即支持认证
　　明文认证
　　[R1-Ethernet0/0/0]rip authentication-mode simple huawei

　　抓包分析如下，可以看到key

　　密文认证
　　[R1-Ethernet0/0/0]rip authentication-mode simple md5 usual ty
　　抓包如下，采用MD5加密为密文
