　　配置PNAT：

　　思路与步骤：
　　1.配置PC1 的ip：192.168.10.1 255.255.255.0网关192.168.20.254

　　配置PC2 的ip：192.168.10.2 255.255.255.0网关192.168.20.254

　　2.配置R1的0端口网关：192.168.10.254 255.255.255.0
　　配置R1的1端口ip：100.1.1.1 255.255.255.0

　　3.配置R2的0端口ip：100.1.1.2 255.255.255.0
　　配置R2的1端口ip：200.1.1.1 255.255.255.0

　　4. 配置R3的0端口ip：200.1.1.2 255.255.255.0

　　5.在R1全局配置模式下配置浮动静态路由
　　ip route 0.0.0.0 0.0.0.0 100.1.1.2

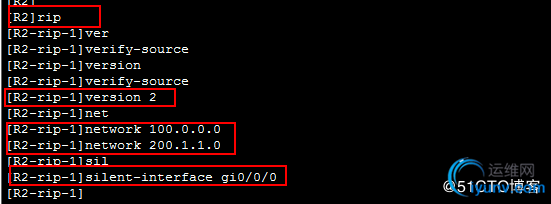

　　6.在R2系统模式下 配置RIP
　　rip
　　version 2
　　network 100.0.0.0
　　network 200.1.1.0
　　silent-interface g0/0/0

　　7.在R3系统下   配置RIP
　　rip
　　version 2
　　network 200.1.1.0

　　8.在R1系统模式下 进入任意端口 启动静态NAT功能
　　nat static enable

　　配置转换条目（2ways）
　　（1）：全局模式下：
　　nat static global 100.1.1.x inside 192.168.10.1
　　(x:为非真实的ip地址的最后一位）

　　（2）：接口模式下（必须是数据的出端口）
　　nat static global 100.1.1.x inside 192.168.10.1
　　(x:为非真实的ip地址的最后一位）
　　9.验证，测试，保存
　　验证：在R1系统模式下：
　　display nat static

　　测试：抓包
　　在R2用户模式下 配置
　　terminal monitor
　　terminal debuging
　　debuging ip icmp

　　在R1用户模式下 配置
　　debuging nat all
　　10.用pc1ping200.1.1.2 可以再R2 上看到抓取的包
　　=========================================================================================================
　　PNAT的配置：
　　思路 ：
　　步骤1-7与配置NAT步骤相同。
　　8.在R1系统模式下 配置：
　　acl 2000
　　rule 5 permit sourse 192.168.10.0 0.0.0.255

　　再在系统模式下进入1端口（流量出去的端口）
　　interface gi0/0/1
　　nat outbound 2000

　　9.验证，测试，保存
　　R1系统模式下 进行如下配置来查看
　　dis nat outbound

　　10.任何一个192.168.10.0网段的pc机都可以ping通
