华为—配置OSPF多区域连通

zwd

　　今天主要给大家带来关于OSPF的一些基本知识，初次接触，比较基础，如有不足，请各位提出宝贵意见，小编一定积极改正，废话也就不多说了，下面进入正题.
　　OSPF  Open Shortest Path First 开放式最短路径优先协议

一，概述：
　　

  &是一个内部网管协议，用于在单一自治系统内决策路由　　&协议号为89（RIP协议端口号是520）
　　&支持区域划分
　　&是链路状态路由协议
　　&组播发送报文
　　

二，-下面试验所涉及的的一些网络用语的注释：
　　

1.Router>
2.邻居：物理概念，同一个网端上运行OSPF的路由器可以成为邻居，标志：2-way状态。　　邻接：逻辑概念, 邻居路由器完全焦化LSA（数据库）从而达到LSDB()一致的状态，标志:Full状态
　　

三，OSPF工作原理：
　　1、建立邻居表
　　仅仅使用 hello 报文。
　　OSPF路由，仅仅在 OSPF 邻居路由器之间进行交换；
　　邻居状态：
　　down
　　init 初始化
　　2way 双向链路
　　Exstart(exchange start) 开始交换链路状态
　　exchange 交换链路状态完成
　　loading 开始宣告路由表
　　full 建立完成
　　2、同步数据库
　　LSA-link state advertisement , 链路状态通告；
　　3、计算路由表（通过SPF算法，对LSA进行计算，从而获得最终的路由条目）
　　-OSPF报文：
　　hello:
　　dbd:database description ，数据库描述报文；
　　lsu:link state update ，链路状态更新报文；
　　lsr:link state request ，链路状态请求报文；
　　lsack:link state ack ，链路状态确认报文；
　　进入 gi0/0/0，network x.x.x.x x.x.x.x则启用 OSPF 1 :
　　#可以发送 ospf 1 的包；
　　#可以接收 ospf 1 的包；
　　#可以将该端口的IP地址中的网络部分，放入 OSPF 1 的包中，传输出去，给邻接路由器。
　　4.验证
　　display ospf [1] peer brief //查看OSPF邻居表的简要信息；
　　display ospf [1] peer   //查看OSPF邻居表的详细信息；
　　display ospf [1] brief //查看本地设备上的 OSPF 1 的相关信息；
　　display ip routing-table //查看路由表中的OSPF路由
　　(确定路由的类型和属性)
　　=================================================================

四，OSPF邻居建立影响因素：
　　1、确保最小范围内链路是互相 Ping通
　　2、确保设备端口可以发送报文；
　　#network要宣告正确的网络范围；
　　#确保接收OSPF报文的端口不能是“被动端口- silent-interface”
　　(华为设备上的 OSPF 的 silent-interface , 既不能发，也不能收包
　　3、确保设备端口可以接收报文；
　　#network要宣告正确的网络范围；
　　#确保 ACL 是允许 OSPF 流量的；
　　#确保接收OSPF报文的端口不能是“被动端口- silent-interface”
　　(华为设备上的 OSPF 的 silent-interface , 既不能发，也不能收包)
　　注意：确保 OSPF Hello 包中的关键参数一致；【比较hello中的参数】

直接建立邻居关系的路由器，RID一定不能相同；
　　

   # 区域ID必须相　　# 认证必须成功；
　　# 子网掩码必须得相同(特殊情况下)
　　# hello 时间，必须相同；
　　# dead  时间，也必须相同
　　# 特殊标记位，必须完全相同；
　　# DR优先级，不能全为0；（特殊情况下）
　　# 3层MTU，必须完全相同
　　

　　5.搭建一个小型网络进行试验
　　华为—配置OSPF保证小型网络多区域连通
　　实验名称：华为—OSPF多区域配置

地址规划：

设备
端口
IP地址
子网掩码
R1
GI 0/0/0
192.168.12.1
255.255.255.0
R1
LOOPBACK 0
10.10.1.1
255.255.255.0
R2
GI 0/0/1
192.168.12.2
255.255.255.0
R2
GI 0/0/0
192.168.23.2
255.255.255.0
R2
LOOPBACK 0
10.10.2.2
255.255.255.0
R3
GI 0/0/1
192.168.23.3
255.255.255.0
R3
GI 0/0/0
192.168.34.3
255.255.255.0
R3
LOOPBACK 0
10.10.3.3
255.255.255.0
R4
GI 0/0/1
192.168.34.4
255.255.255.0
R4
LOOPBACK 0
10.10.4.4
255.255.255.0　　实验拓扑：

实验目的：

通过配置OSPF实现全网互通

实验步骤：

1.    配置设备IP地址及掩码，这个过程比较简单，但是一定要细心，往往不经意输错一个数字最后发现网络不通，所以这点要注意。
　　R1:
　　<Huawei>system-view \进入系统视图
　　Enter system view, return user view with Ctrl+Z.
　　[Huawei]sysname R1\修改名字
　　[R1]interface GigabitEthernet 0/0/0\进入端口
　　[R1-GigabitEthernet0/0/0]undo shutdown \开启端口
　　[R1-GigabitEthernet0/0/0]ip address 192.168.12.1 255.255.255.0\配置IP地址及掩码
　　[R1-GigabitEthernet0/0/0]quit\退出
　　[R1]interface LoopBack 0    \进入虚拟接口
　　[R1-LoopBack0]ip address 10.10.1.1 255.255.255.0\配置IP地址及掩码
　　[R1-LoopBack0]quit\退出
　　[R1]
　　R2:
　　<Huawei>system-view \进入系统视图
　　Enter system view, return user view with Ctrl+Z.
　　[Huawei]sysname R2\修改名字
　　[R2]interface GigabitEthernet 0/0/1\进入端口
　　[R2-GigabitEthernet0/0/1]undo shutdown \开启端口
　　Info: Interface GigabitEthernet0/0/1 is not shutdown.
　　[R2-GigabitEthernet0/0/1]ip address 192.168.12.2 255.255.255.0\配置IP地址及掩码
　　[R2-GigabitEthernet0/0/1]quit\退出
　　[R2]interface GigabitEthernet 0/0/0\进入端口
　　[R2-GigabitEthernet0/0/0]undo shutdown \开启端口
　　Info: Interface GigabitEthernet0/0/0 is not shutdown.
　　[R2-GigabitEthernet0/0/0]ip address 192.168.23.2 255.255.255.0\配置IP地址及掩码
　　[R2-GigabitEthernet0/0/0]quit\退出
　　[R2]interface LoopBack 0\进入虚拟接口
　　[R2-LoopBack0]ip address 10.10.2.2 255.255.255.0\配置IP地址及掩码
　　[R2-LoopBack0]quit\退出
　　[R2]
　　R3:
　　<Huawei>system-view \进入系统视图
　　Enter system view, return user view with Ctrl+Z.
　　[Huawei]sysname R3\修改名字
　　[R3]interface GigabitEthernet 0/0/1\进入端口
　　[R3-GigabitEthernet0/0/1]undo shutdown \开启端口
　　Info: Interface GigabitEthernet0/0/1 is not shutdown.
　　[R3-GigabitEthernet0/0/1]ip address 192.168.23.3 255.255.255.0\配置IP地址及掩码
　　[R3-GigabitEthernet0/0/1]q\退出
　　[R3]interface GigabitEthernet 0/0/0\进入端口
　　[R3-GigabitEthernet0/0/0]undo shutdown \开启端口
　　Info: Interface GigabitEthernet0/0/0 is not shutdown.
　　[R3-GigabitEthernet0/0/0]ip address 192.168.34.3 255.255.255.0\配置IP地址及掩码
　　[R3-GigabitEthernet0/0/0]quit\退出
　　[R3]interface LoopBack 0\进入虚拟接口
　　[R3-LoopBack0]ip address 10.10.3.3 255.255.255.0\配置IP地址及掩码
　　[R3-LoopBack0]q\退出
　　R4:
　　<Huawei>system-view \进入系统视图
　　Enter system view, return user view with Ctrl+Z.
　　[Huawei]sysname R4\修改名字
　　[R4]interface GigabitEthernet 0/0/1\进入端口
　　[R4-GigabitEthernet0/0/1]undo shutdown \开启端口
　　Info: Interface GigabitEthernet0/0/1 is not shutdown.
　　[R4-GigabitEthernet0/0/1]ip address 12.168.34.4 255.255.255.0\配置IP地址及掩码
　　[R4-GigabitEthernet0/0/1]quit\退出
　　[R4]interface LoopBack 0\进入虚拟接口
　　[R4-LoopBack0]ip address 10.10.4.4 255.255.255.0\配置IP地址及掩码
　　[R4-LoopBack0]quit\退出
　　[R4]

2.    配置OSPF
　　区域0：
　　R1：
　　[R1]ospf 1 router-id 1.1.1.1\配置ospf 1 ，并配置路由器唯一标识Router>
　　Info: The configuration succeeded. You need to restart the OSPF process to valid

　　ate the new router>　　[R1-ospf-1]area 0\配置区域 0
　　[R1-ospf-1-area-0.0.0.0]network 192.168.12.1 0.0.0.0\精确宣告网段
　　[R1-ospf-1-area-0.0.0.0]network 10.10.1.1 0.0.0.0\精确宣告网段
　　[R1-ospf-1-area-0.0.0.0]quit\退出
　　[R1-ospf-1]quit\退出
　　R2：
　　[R2]ospf 1 router-id 2.2.2.2\配置ospf 1 ，并配置路由器唯一标识Router>
　　[R2-ospf-1]area 0\配置区域
　　[R2-ospf-1-area-0.0.0.0]network 192.168.12.2 0.0.0.0\精确宣告网段
　　[R2-ospf-1-area-0.0.0.0]network 10.10.2.2 0.0.0.0\精确宣告网段
　　[R2-ospf-1-area-0.0.0.0]quit\退出
　　[R2-ospf-1]quit\退出
　　区域34：
　　R2:
　　[R2]ospf 1 router-id 2.2.2.2\配置ospf 1 ，并配置路由器唯一标识Router>
　　[R2-ospf-1]area 34 \配置区域 34
　　[R2-ospf-1-area-0.0.0.34]network 192.168.23.3 0.0.0.0\精确宣告网段
　　[R2-ospf-1-area-0.0.0.34]q\退出**
　　[R2-ospf-1]q\退出
　　R3:
　　[R3]ospf 1 router-id 3.3.3.3\配置ospf 1 ，并配置路由器唯一标识Router>
　　[R3-ospf-1]area 34 \配置区域 34
　　[R3-ospf-1-area-0.0.0.34]network 192.168.23.3 0.0.0.0\精确宣告网段
　　[R3-ospf-1-area-0.0.0.34]network 192.168.34.3 0.0.0.0\精确宣告网段
　　[R3-ospf-1-area-0.0.0.34]network 10.10.3.3 0.0.0.0\精确宣告网段
　　[R3-ospf-1-area-0.0.0.34]quit\退出
　　[R3-ospf-1]quit\退出
　　[R3]
　　R4:
　　[R4]ospf 1 router-id 4.4.4.4\配置ospf 1 ，并配置路由器唯一标识Router>
　　[R4-ospf-1]area 34  \ 配置区域 34
　　[R4-ospf-1-area-0.0.0.34]network 192.168.34.4 0.0.0.0\精确宣告网段
　　[R4-ospf-1-area-0.0.0.34]network 10.10.4.4 0.0.0.0\精确宣告网段
　　[R4-ospf-1-area-0.0.0.34]quit\退出
　　[R4-ospf-1]quit\退出

3.测试与验证：

验证邻接建立情况：
　　R1：

　　R2：

　　R3：

　　R4:

测试连通性：
　　R1:
　　与R2连通性：

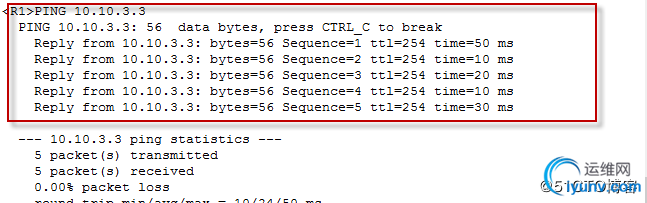

　　与R3连通性：

　　与R4连通性：

　　网络连通，实验完成。
　　今天的内容就讲这么多，可能写的不是特别全面，希望大家 提出宝贵意见，谢谢！
