华为USG双出口冗余

k668

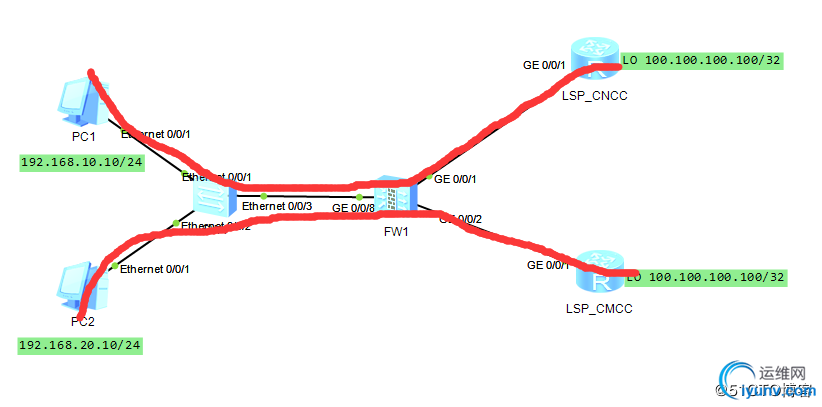

　　如图：实现 要求：
　　1、当流量正常时PC1---LSW1----FW1----LSP_CNCC(lo0)；PC2---LSW1----FW1----LSP_CMCC(lo0)
　　2、当LSP_CNCC(lo0)挂掉时；PC1与CP2流量全部切换至LSP_CMCC(lo0)反之当LSP_CMCC(lo0)挂掉时；PC1与CP2流量全部切换至LSP_CNCC(lo0)
　　3、注意配置ACL中deny意思为当实行内部网段通信时不匹配策略，如匹配策略的话，就会进行NAT导致内部通信中断！
　　4、实际案例中根据实际情况去绑定检测机制如NQA，BFD等实现更快去检测链路故障实现流量的切换保证流量可达性！

　　FW1配置：
　　<SRG>dis current-configuration
　　23:04:18  2017/07/12
　　#
　　stp region-configuration
　　region-name e81582044529
　　active region-configuration
　　#
　　acl number 3000
　　rule 2 deny ip destination 192.168.20.0 0.0.0.255    //实现内部通信，不让其匹配策略！
　　rule 5 permit ip source 192.168.10.0 0.0.0.255
　　rule 10 deny ip
　　#
　　acl number 3001
　　rule 2 deny ip destination 192.168.10.0 0.0.0.255
　　rule 5 permit ip source 192.168.20.0 0.0.0.255
　　rule 10 deny ip
　　#
　　interface GigabitEthernet0/0/0
　　alias GE0/MGMT
　　ip address 192.168.0.1 255.255.255.0
　　dhcp select interface
　　dhcp server gateway-list 192.168.0.1
　　#
　　interface GigabitEthernet0/0/1
　　ip address 210.1.1.1 255.255.255.0
　　#
　　interface GigabitEthernet0/0/2
　　ip address 220.1.1.1 255.255.255.0
　　#
　　interface GigabitEthernet0/0/3
　　#
　　interface GigabitEthernet0/0/4
　　#
　　interface GigabitEthernet0/0/5
　　#
　　interface GigabitEthernet0/0/6
　　#
　　interface GigabitEthernet0/0/7
　　#
　　interface GigabitEthernet0/0/8
　　#
　　interface GigabitEthernet0/0/8.10
　　vlan-type dot1q 10
　　alias GigabitEthernet0/0/8.10
　　ip address 192.168.10.254 255.255.255.0
　　ip policy-based-route 10
　　#
　　interface GigabitEthernet0/0/8.20
　　vlan-type dot1q 20
　　alias GigabitEthernet0/0/8.20
　　ip address 192.168.20.254 255.255.255.0
　　ip policy-based-route 10
　　#
　　interface NULL0
　　alias NULL0
　　#
　　firewall zone local
　　set priority 100
　　#
　　firewall zone trust
　　set priority 85
　　add interface GigabitEthernet0/0/0
　　add interface GigabitEthernet0/0/8
　　add interface GigabitEthernet0/0/8.10
　　add interface GigabitEthernet0/0/8.20
　　#
　　firewall zone untrust
　　set priority 5
　　#
　　firewall zone dmz
　　set priority 50
　　#
　　firewall zone name cncc
　　set priority 10
　　add interface GigabitEthernet0/0/1
　　#
　　firewall zone name cmcc
　　set priority 15
　　add interface GigabitEthernet0/0/2
　　#
　　aaa
　　local-user admin password cipher %$%$q4o'Iu\Qr<9uB!;*(9\WYvmd%$%$
　　local-user admin service-type web terminal telnet
　　local-user admin level 15
　　authentication-scheme default
　　#
　　authorization-scheme default
　　#
　　accounting-scheme default
　　#
　　domain default
　　#
　　#
　　nqa-jitter tag-version 1
　　#
　　ip route-static 0.0.0.0 0.0.0.0 210.1.1.2
　　ip route-static 0.0.0.0 0.0.0.0 220.1.1.2
　　#
　　banner enable
　　#
　　user-interface con 0
　　authentication-mode none
　　user-interface vty 0 4
　　authentication-mode none
　　protocol inbound all
　　#
　　policy-based-route 10 permit node 10            //配置两个网段的流量走向！
　　if-match acl 3000
　　apply ip-address next-hop 210.1.1.2
　　policy-based-route 10 permit node 20
　　if-match acl 3001
　　apply ip-address next-hop 220.1.1.2
　　#
　　slb
　　#
　　right-manager server-group
　　#
　　sysname SRG
　　#
　　l2tp domain suffix-separator @
　　#
　　firewall packet-filter default permit interzone local trust direction inbound
　　firewall packet-filter default permit interzone local trust direction outbound
　　firewall packet-filter default permit interzone local untrust direction outbound
　　firewall packet-filter default permit interzone local dmz direction outbound
　　firewall packet-filter default permit interzone local cncc direction outbound
　　firewall packet-filter default permit interzone local cmcc direction outbound
　　#
　　ip df-unreachables enable
　　#
　　firewall ipv6 session link-state check
　　firewall ipv6 statistic system enable
　　#
　　dns resolve
　　#
　　firewall statistic system enable
　　#
　　pki ocsp response cache refresh interval 0
　　pki ocsp response cache number 0
　　#
　　undo dns proxy
　　#
　　license-server domain lic.huawei.com
　　#
　　web-manager enable
　　#
　　policy interzone trust cncc outbound             //放行流量从CNCC出去！
　　policy 0
　　action permit
　　policy source 192.168.10.0 mask 24
　　policy source 192.168.20.0 mask 24
　　#
　　policy interzone trust cmcc outbound         //放行流量从CMCC出去！
　　policy 0
　　action permit
　　policy source 192.168.10.0 mask 24
　　policy source 192.168.20.0 mask 24
　　#
　　nat-policy interzone trust cncc outbound   //做cncc端的地址转换
　　policy 0
　　action source-nat
　　policy source 192.168.10.0 mask 24
　　policy source 192.168.20.0 mask 24
　　easy-ip GigabitEthernet0/0/1
　　#
　　nat-policy interzone trust cmcc outbound    //做cmcc端的地址转换
　　policy 0
　　description isthis
　　action source-nat
　　policy source 192.168.10.0 mask 24
　　policy source 192.168.20.0 mask 24
　　easy-ip GigabitEthernet0/0/2
　　#
　　return
　　<SRG>
　　SW1配置：
　　<SW1>dis current-configuration
　　#
　　sysname SW1
　　#
　　vlan batch 10 20
　　#
　　interface Ethernet0/0/1
　　port link-type access
　　port default vlan 10
　　#
　　interface Ethernet0/0/2
　　port link-type access
　　port default vlan 20
　　#
　　interface Ethernet0/0/3
　　description sithos
　　port link-type trunk
　　port trunk allow-pass vlan 2 to 4094
　　<SW1>
　　LSP_CNCC配置：
　　<CNCC>dis current-configuration
　　[V200R003C00]
　　#
　　sysname CNCC
　　#
　　interface GigabitEthernet0/0/0
　　#
　　interface GigabitEthernet0/0/1
　　ip address 210.1.1.2 255.255.255.0
　　#
　　interface NULL0
　　#
　　interface LoopBack0
　　ip address 100.100.100.100 255.255.255.255
　　#
　　user-interface con 0
　　authentication-mode password
　　user-interface vty 0 4
　　user-interface vty 16 20
　　#
　　wlan ac
　　#
　　return
　　<CNCC>
　　LSP_CMCC配置：
　　<cmcc>dis current-configuration
　　[V200R003C00]
　　#
　　sysname cmcc
　　#
　　interface GigabitEthernet0/0/1
　　ip address 220.1.1.2 255.255.255.0
　　#
　　interface NULL0
　　#
　　interface LoopBack0
　　ip address 100.100.100.100 255.255.255.255
　　#
　　user-interface con 0
　　authentication-mode password
　　user-interface vty 0 4
　　user-interface vty 16 20
　　#
　　wlan ac
　　#
　　return
　　<cmcc>
　　验证流量走向是否正确？
　　PC1流量走向   （正确）

　　PC2流量走向（正确）

　　当LSP_CNCC挂时；关掉USG   g0/0/1（流量实现切换；地址已由210--220）
