华为DHCP、ACL、RIP、独臂路由汇总小实验

lsyf8

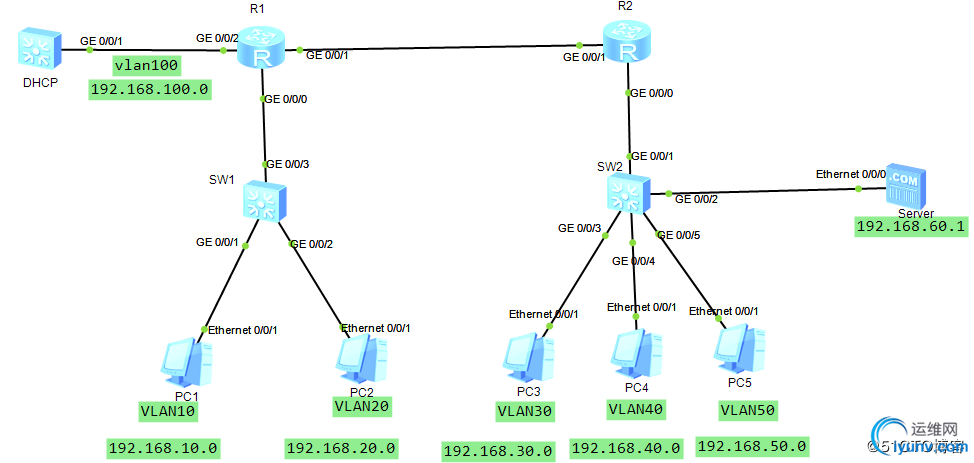

　　实验拓扑图如下：

　　实验要求：
　　1、全网使用RIP技术互通
　　2、计算机地址由DHCP分发
　　3、PC4和PC5之间不能互通
　　4、vlan10网关在SW1上
　　5、vlan20网关在R1上
　　6、vlan30/40网关在SW2上
　　7、vlan50/60网关在R2上
　　实验步骤：
　　在SW1上的操作如下：
　　<huawei>system
　　[huawei]sysname SW1                                                     //修改交换机名称为SW1
　　[SW1]vlan batch 10 20
　　[SW1]interface gi0/0/1
　　[SW1]interface g0/0/1
　　[SW1-GigabitEthernet0/0/1]port link-type access         //接口改为加入模式
　　[SW1-GigabitEthernet0/0/1]port default vlan 10          //把接口加入vlan 10
　　[SW1-GigabitEthernet0/0/1]q
　　[SW1]interface g0/0/2
　　[SW1-GigabitEthernet0/0/2]port link-type access       //接口改为加入模式
　　[SW1-GigabitEthernet0/0/2]port default vlan 20        //把接口加入vlan20
　　[SW1-GigabitEthernet0/0/2]q
　　[SW1]interface g0/0/3
　　[SW1-GigabitEthernet0/0/3]port link-type access       //接口改为加入模式
　　[SW1-GigabitEthernet0/0/3]port default vlan 20        //把接口加入vlan20
　　[SW1-GigabitEthernet0/0/3]q
　　[SW1]interface vlan 10
　　[SW1-Vlanif10]ip address 192.168.10.254 24              //给vlan 10配置网关
　　[SW1-Vlanif10]undo shutdown
　　[SW1-Vlanif10]q
　　[SW1]interface vlan 20
　　[SW1-Vlanif20]ip address 192.168.20.2 24                 //给vlan 20配置ip地址
　　[SW1-Vlanif20]undo shutdown
　　[SW1-Vlanif20]q
　　[SW1]rip                                                                      //创建并进入rip1
　　[SW1-rip-1]version 2                                                  //版本2
　　[SW1-rip-1]network 192.168.10.0                              //宣告已经网段
　　[SW1-rip-1]network 192.168.20.0
　　[SW1-rip-1]q
　　[SW1]dhcp enable                                                    //开启 DHCP功能
　　[SW1]interface vlan 10                                            //进入vlan10

　　[SW1-Vlanif10]dhcp select>
　　[SW1-Vlanif10]dhcp>　　在R1上的操作如下：
　　<Huawei>undo terminal monitor
　　<Huawei>sys
　　[Huawei]vlan batch 10 20 100                                                             //创建vlan10/20/100
　　[Huawei]interface g0/0/0
　　[Huawei-GigabitEthernet0/0/0]ip address 192.168.20.254 24            //给vlan20配置网关
　　[Huawei-GigabitEthernet0/0/0]undo shutdown
　　[Huawei-GigabitEthernet0/0/0]q
　　[Huawei]interface g0/0/1                                                                    //给g0/0/1端口配置IP
　　[Huawei-GigabitEthernet0/0/1]ip address 192.168.1.1 24
　　[Huawei-GigabitEthernet0/0/1]undo shutdown
　　[Huawei-GigabitEthernet0/0/1]q
　　[Huawei]interface g0/0/2
　　[Huawei-GigabitEthernet0/0/2]ip address 192.168.100.254 24          //给vlan100配置网关
　　[Huawei-GigabitEthernet0/0/2]undo shutdown
　　[Huawei-GigabitEthernet0/0/2]q
　　[Huawei]rip                                                                                         // 建立并进入rip
　　[Huawei-rip-1]version 2                                                                    //版本2
　　[Huawei-rip-1]network 192.168.20.0                                                //宣告自己知道的网段
　　[Huawei-rip-1]network 192.168.1.0
　　[Huawei-rip-1]network 192.168.100.0
　　[Huawei-rip-1]q
　　[R1]dhcp enable                                                                                 //开启dhcp服务
　　[R1]interface g0/0/0

　　[R1-GigabitEthernet0/0/0]dhcp select>
　　[R1-GigabitEthernet0/0/0]dhcp>　　在R2上的配置如下：
　　<Huawei>undo terminal monitor
　　<Huawei>sys
　　[Huawei]sysname R2
　　[R2]interface g0/0/0.1                                                                        //进入子端口0.1
　　[R2-GigabitEthernet0/0/0.1]ip address 192.168.50.254 24               //配置vlan50的网关地址
　　[R2-GigabitEthernet0/0/0.1]dot1q termination vid 50                     //把dot1q协议封装到vlan50中
　　[R2-GigabitEthernet0/0/0.1]arp broadcast enable                           //开启 arp 广播
　　[R2-GigabitEthernet0/0/0.1]q
　　[R2]interface g0/0/0.2
　　[R2-GigabitEthernet0/0/0.2]ip address 192.168.60.254 24
　　[R2-GigabitEthernet0/0/0.2]dot1q termination vid 60
　　[R2-GigabitEthernet0/0/0.2]arp broadcast enable
　　[R2-GigabitEthernet0/0/0.2]q
　　[R2]interface g0/0/1
　　[R2-GigabitEthernet0/0/1]ip address 192.168.1.2 24
　　[R2-GigabitEthernet0/0/1]undo shutdown
　　[R2-GigabitEthernet0/0/1]q
　　[R2]rip
　　[R2-rip-1]version 2
　　[R2-rip-1]network 192.168.1.0
　　[R2-rip-1]network 192.168.50.0
　　[R2-rip-1]network 192.168.60.0
　　[R2-rip-1]q
　　[R2]dhcp enable                                                       //开启DHCP功能
　　[R2]interface g0/0/0.1

　　[R2-GigabitEthernet0/0/0.1]dhcp select>
　　[R2-GigabitEthernet0/0/0.1]dhcp>　　[R2-GigabitEthernet0/0/0.1]q
　　在SW2上配置如下：
　　<Huawei>undo terminal monitor
　　<Huawei>sys
　　[Huawei]sysname SW2
　　[SW2]vlan batch 30 40 50 60                                              //创建 vlan 30/40/50/60
　　[SW2]interface g0/0/3
　　[SW2-GigabitEthernet0/0/3]port link-type access           //把g0/0/3端口加入vlan30
　　[SW2-GigabitEthernet0/0/3]port default vlan 30
　　[SW2-GigabitEthernet0/0/3]q
　　[SW2]interface g0/0/4
　　[SW2-GigabitEthernet0/0/4]port link-type access          //把g0/0/4端口加入vlan40
　　[SW2-GigabitEthernet0/0/4]port default vlan 40
　　[SW2-GigabitEthernet0/0/4]q
　　[SW2]interface g0/0/5
　　[SW2-GigabitEthernet0/0/5]port link-type access         //把g0/0/5端口加入vlan50
　　[SW2-GigabitEthernet0/0/5]port default vlan 50
　　[SW2-GigabitEthernet0/0/5]q
　　[SW2]interface g0/0/2
　　[SW2-GigabitEthernet0/0/2]port link-type access           //把g0/0/5端口加入vlan60
　　[SW2-GigabitEthernet0/0/2]port default vlan 60
　　[SW2-GigabitEthernet0/0/2]q
　　[SW2]interface vlan 30                                                     //配置vlan30的网关
　　[SW2-Vlanif30]ip address 192.168.30.254 24
　　[SW2-Vlanif30]undo shutdown
　　[SW2-Vlanif30]q
　　[SW2]interface vlan 40                                                   //配置vlan40的网关
　　[SW2-Vlanif40]ip address 192.168.40.254 24
　　[SW2-Vlanif40]undo shutdown
　　[SW2-Vlanif40]q
　　[SW2]interface vlan 50                                                    //配置vlan50的ip
　　[SW2-Vlanif50]ip address 192.168.50.2 24
　　[SW2-Vlanif50]q
　　[SW2]interface vlan 60                                                   //配置vlan60的ip
　　[SW2-Vlanif60]ip address 192.168.60.2 24
　　[SW2-Vlanif60]q
　　[SW2]rip                                                                        //宣告已知的网段
　　[SW2-rip-1]version 2
　　[SW2-rip-1]network 192.168.30.0
　　[SW2-rip-1]network 192.168.40.0
　　[SW2-rip-1]network 192.168.50.0
　　[SW2-rip-1]network 192.168.60.0
　　[SW2-rip-1]q
　　[SW2]interface g0/0/1                                           //把g0/0/1端口设为trunk 模式并且允许所有vlan通过
　　[SW2-GigabitEthernet0/0/1]port link-type trunk
　　[SW2-GigabitEthernet0/0/1]port trunk allow-pass vlan all
　　[SW2-GigabitEthernet0/0/1]q
　　[SW2]dhcp enable                                                                    //开启DHCP功能
　　[SW2]interface vlan 30                                                             //建立dhcp中继

　　[SW2-Vlanif30]dhcp select>
　　[SW2-Vlanif30]dhcp>　　[SW2-Vlanif30]q
　　[SW2]interface vlan 40

　　[SW2-Vlanif40]dhcp select>
　　[SW2-Vlanif40]dhcp>　　[SW2]acl 3999                                                                          //搭建并进入acl 3999（高级acl）
　　[SW2-acl-adv-3999]rule deny ip source 192.168.40.0 0.0.0.255 destination 192.168            //建立规则 不允许50网段的任何数据包进入40网段
　　.50.0 0.0.0.255
　　[SW2-acl-adv-3999]q
　　[SW2]interface g0/0/4                                                                                                             //在g0/0/4端口配置入站流量过滤规则为  acl  3999
　　[SW2-GigabitEthernet0/0/4]traffic-filter inbound acl 3999
　　[SW2-GigabitEthernet0/0/4]q
　　在DHCP上配置如下：
　　<HUAWEI>system
　　[HUAWEI]sye name DHCP
　　[DHCP]vlan 100
　　[DHCP]dhcp enable                                                        //    开启dhcp功能
　　[DHCP]interface vlan 100
　　[DHCP-Vlanif100]ip address 192.168.100.1 24               //配置vlan100地址
　　[DHCP-Vlanif100]dhcp select global                              //选择本地设备上的的dhcp地址池
　　[DHCP-Vlanif100]q
　　[DHCP]interface g0/0/1                                                   //把g0/0/1端口加入vlan100
　　[DHCP-GigabitEthernet0/0/1]port link-type access
　　[DHCP-GigabitEthernet0/0/1]port default vlan 100
　　[DHCP-GigabitEthernet0/0/1]q
　　[DHCP]rip                                                                           //rip宣告已知地址
　　[DHCP-rip-1]network 192.168.100.1
　　[DHCP-rip-1]q
　　[DHCP]ip pool 10                                                                            //建立并进入地址池 10
　　[DHCP-ip-pool-10]network 192.168.10.0 mask 255.255.255.0      //地址池内网段为 10网段
　　[DHCP-ip-pool-10]dns-list 8.8.8.8                                                  //域名解析地址为 8.8.8.8
　　[DHCP-ip-pool-10]gateway-list 192.168.10.254                            //地址池网段地址网关为254
　　[DHCP-ip-pool-10]q
　　[DHCP]ip pool 20
　　[DHCP-ip-pool-20]network 192.168.20.0 mask 255.255.255.0
　　[DHCP-ip-pool-20]dns-list 9.9.9.9
　　[DHCP-ip-pool-20]gateway-list 192.168.20.254
　　[DHCP-ip-pool-20]q
　　[DHCP]ip pool 30
　　[DHCP-ip-pool-30]dns-list 3.3.3.3
　　[DHCP-ip-pool-30]gateway-list 192.168.30.254
　　[DHCP-ip-pool-30]network 192.168.30.0 mask 255.255.255.0
　　[DHCP-ip-pool-30]q
　　[DHCP]ip pool 40
　　[DHCP-ip-pool-40]network 192.168.40.0 mask 255.255.255.0
　　[DHCP-ip-pool-40]dns-list 4.4.4.4
　　[DHCP-ip-pool-40]gateway-list 192.168.40.254
　　[DHCP-ip-pool-40]q
　　[DHCP]ip pool 50
　　[DHCP-ip-pool-50]network 192.168.50.0 mask 255.255.255.0
　　[DHCP-ip-pool-50]dns-list 5.5.5.5
　　[DHCP-ip-pool-50]gateway-list 192.168.50.254
　　[DHCP-ip-pool-50]q

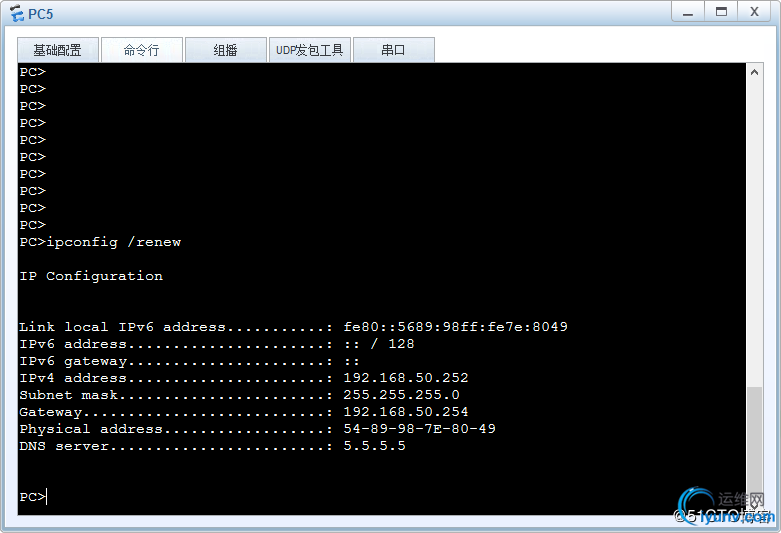

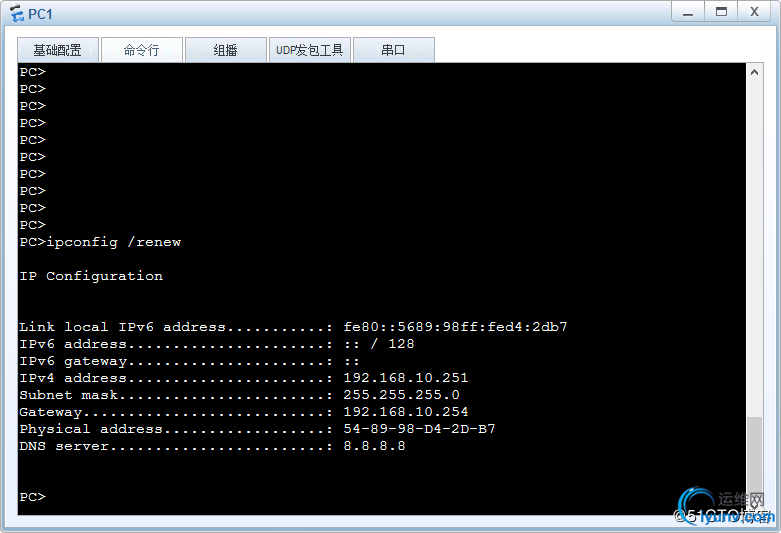

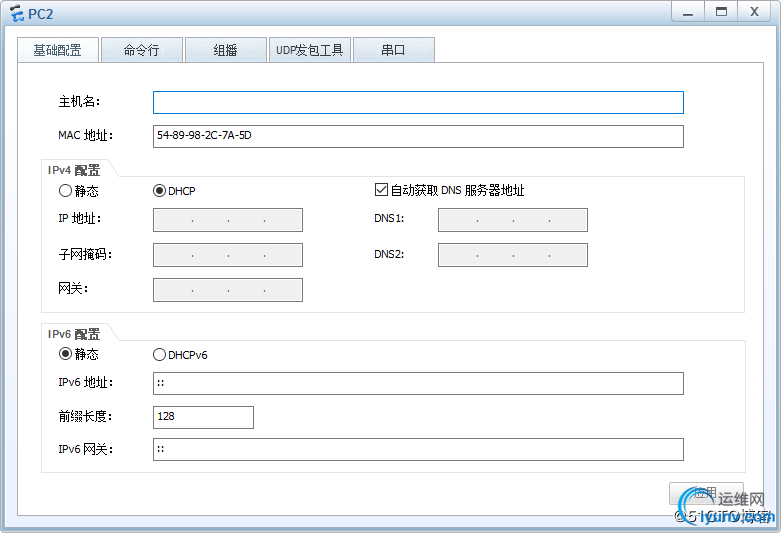

　　在PC机上先选择DHCP点击应用再输入ipconfig /renew 我们选择两台PC机进行验证如图：

　　同时我们选择验证PC1与PC2之间是否互通，在PC1上输入命令：ping 192.168.20.251进行验证如图：

　　初次连接会有 Request timeout ！的提示，不要慌，稳住，第一次连接扔了5个包丢了一个包还是可以理解的哈 0.0！
　　剩下的我就不多做验证了，相信结果都是一样的，但由于任务需求需要断绝40网段和50网段之间的联系我们还需要验证一下PC4能否ping的通PC5

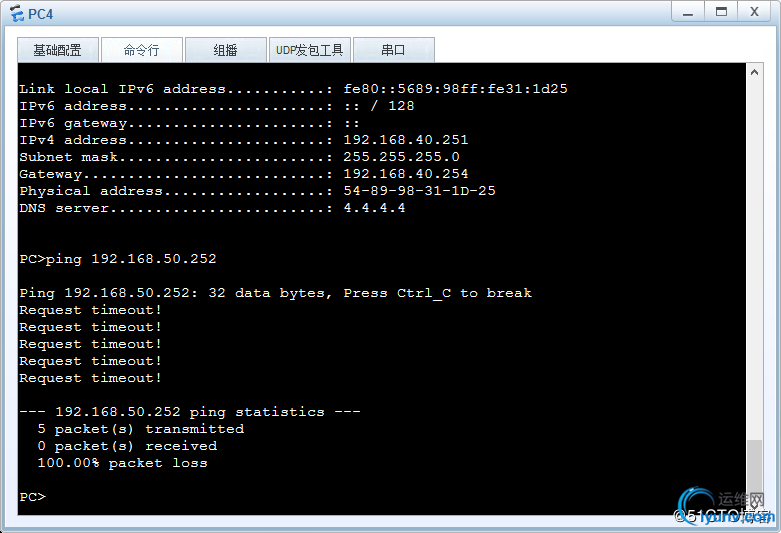

　　验证PC4和PC5的不通如图：
　　
　　结果真的是不通，如愿以偿啊，美滋滋  - -！可能会有人会问ping不通怎么还美滋滋，我也不知道我是什么心理，反正我完成任务了，哈哈，好剑！！！
　　以上就是今天这个实验的所有步骤，希望能帮助到您，谢谢您的观看，我们过两天再见0.0！
