华为交换机STP简单应用实例

期盼死亡的小丑

　　实验目的：SW1作为vlan10 20的根交换机，SW2作为vlan30 40的根交换机，
　　分析在instance 1，instance 2中阻塞端口的位置
　　拓扑如下

　　配置步骤

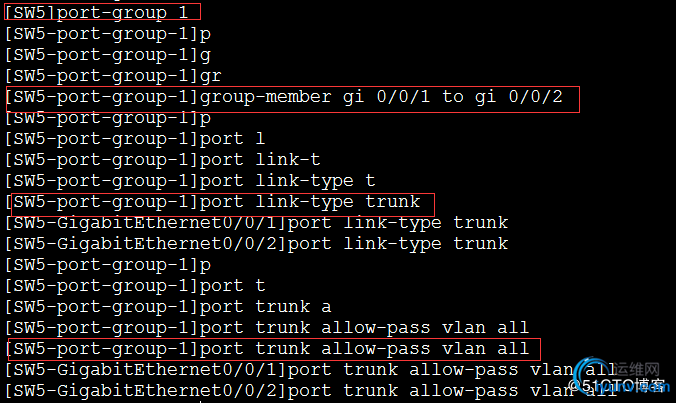

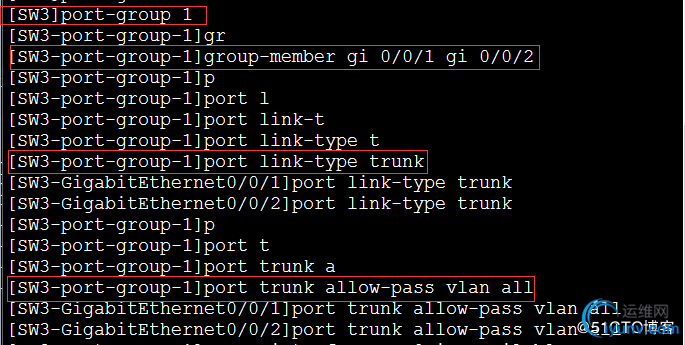

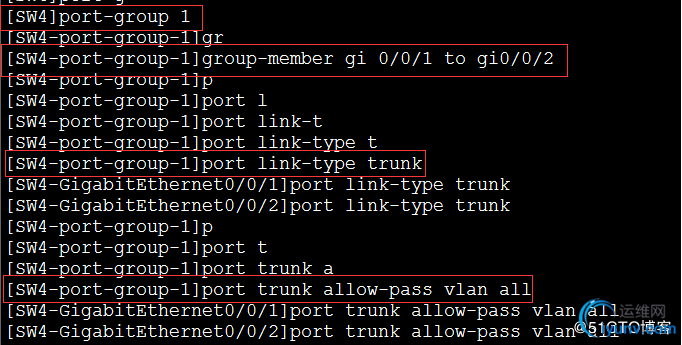

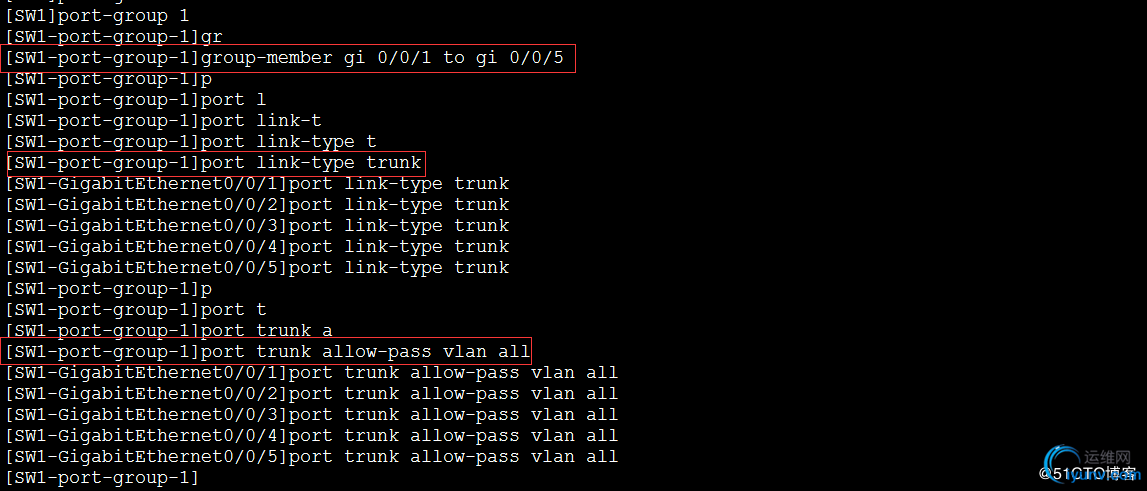

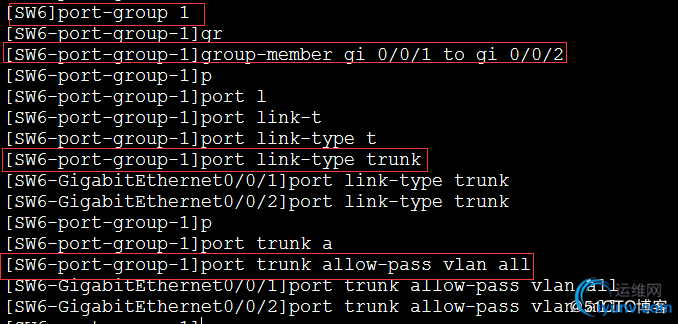

　　1.配置trunk链路

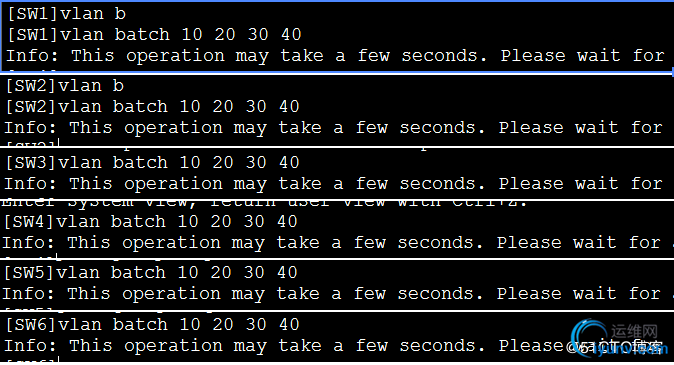

　　2.在所有交换机上创建VLAN 10 20 30 40

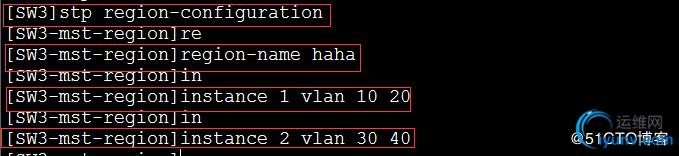

　　3.创建instance 1 2，将vlan10 20加入instance 1，
　　将vlan30 40加入instance 2，

　　SW2,SW3少截了激活命令-

　　4.将SW1设置为vlan10 20的根交换机
　　将SW2设置为vlan30 40的根交换机
　　方法一：

　　方法二：

　　5. 验证，保存
　　SW1在 instance1 中作为根交换机，所有的端口为指定端口
　　在 instance2 中作为次根交换机，与根交换机链接的5口为根端口

　　SW2  在 instance1 中作为次根交换机，与根交换机链接的5口为根端口
　　在 instance2 中作为根交换机，所有的端口为指定端口

　　SW3在 instance1中 2端口为阻塞端口；
　　在 instance2中 1端口为阻塞端口；

　　SW4在 instance1中 2端口为阻塞端口；
　　在 instance2中 1端口为阻塞端口；

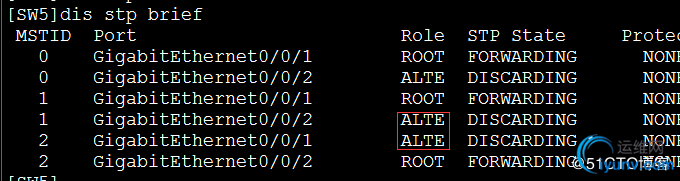

　　SW5在 instance1中 2端口为阻塞端口；
　　在 instance2中 1端口为阻塞端口；

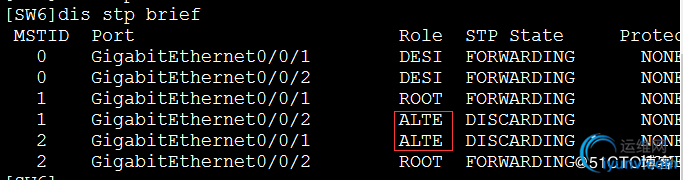

　　SW6在 instance1中 2端口为阻塞端口；
　　在 instance2中 1端口为阻塞端口；
