华为拓扑--小型公司案例实施和思路

xsmscb

　　拓扑图：
　　需求：PC4与PC5不可通，其余全网互通
　　思路：交换机创建各自需要的的vlan
　　与交换机1相连的两台PC机为access
　　与交换机2相连的四台PC机为hybrid
　　在两台路由器配置单臂路由和默认路由
　　配置：
　　手动设置五台PC机的IP,网关和子网掩码。
　　LSW1:
　　[Huawei]sysname SW1 #修改设备名字为SW1
　　[SW1]vlan batch 10 20 #创建vlan10 和vlan20
　　[SW1]interface  GigabitEthernet 0/0/1 #进入该端口
　　[SW1-GigabitEthernet0/0/1]port link-type access #端口模式为access
　　[SW1-GigabitEthernet0/0/1]port default vlan 10 #加入到vlan10
　　[SW1-GigabitEthernet0/0/1]quit #返回
　　[SW1]interface  GigabitEthernet 0/0/2 #进入该端口
　　[SW1-GigabitEthernet0/0/2]port link-type access #端口模式为access
　　[SW1-GigabitEthernet0/0/2]port default vlan 20 #加入到vlan20
　　[SW1-GigabitEthernet0/0/2]quit #返回
　　[SW1]int gi0/0/3 #进入该端口
　　[SW1-GigabitEthernet0/0/3]port link-type trunk #端口模式为trunk
　　[SW1-GigabitEthernet0/0/3]port trunk allow-pass vlan 10 20 30 40 50 60 #允许vlan通过
　　[SW1-GigabitEthernet0/0/1]quit #返回
　　LSW2:
　　[Huawei]sysname SW2 #修改设备名字为SW2
　　[SW2]vlan batch 30 40 50 60 #创建vlan
　　[SW2]int gi0/0/1 #进入该端口
　　[SW2-GigabitEthernet0/0/1]port hybrid pvid vlan 30 #携带标签
　　[SW2-GigabitEthernet0/0/1]port hybrid untagged vlan 10 20 30 40 50 60 #去掉标签
　　[SW2-GigabitEthernet0/0/1]quit #返回
　　[SW2]int gi0/0/2 #进入该端口
　　[SW2-GigabitEthernet0/0/2]port hybrid pvid vlan 40 #携带标签
　　[SW2-GigabitEthernet0/0/2]port hybrid untagged vlan 10 20 30 40  60 #去掉标签
　　[SW2-GigabitEthernet0/0/2]quit #返回
　　[SW2]int gi0/0/3 #进入该端口
　　[SW2-GigabitEthernet0/0/3]port hybrid pvid vlan 50 #携带标签
　　[SW2-GigabitEthernet0/0/3]port hybrid untagged vlan 10 20 30  50 60 #去掉标签
　　[SW2-GigabitEthernet0/0/3]quit #返回
　　[SW2]int gi0/0/4 #进入该端口
　　[SW2-GigabitEthernet0/0/4]port hybrid pvid vlan 60 #携带标签
　　[SW2-GigabitEthernet0/0/4]port hybrid untagged vlan 10 20 30 40 50 60 #去掉标签
　　[SW2-GigabitEthernet0/0/4]quit #返回
　　[SW2]int gi0/0/5 #进入该端口
　　[SW2-GigabitEthernet0/0/5]port link-type trunk #端口模式为trunk
　　[SW2-GigabitEthernet0/0/5]port trunk allow-pass vlan 10 20 30 40 50 60 #允许vlan通过
　　[SW2-GigabitEthernet0/0/5]quit #返回
　　AR1：

　　AR2:

　　测试验证：

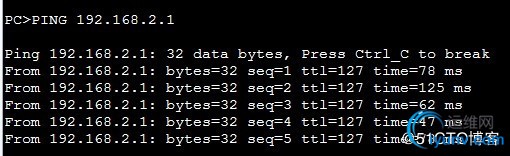

　　PC1==>PC2

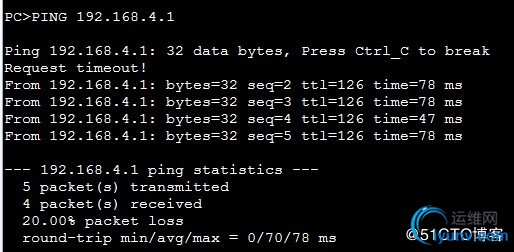

　　PC1==>PC4

　　PC1==>PC6

　　新手上路，请大神多多指点》
