9、【华为HCIE-Storage】--存储连线

liuyuehua

　　------------------------------------重要说明------------------------------------
　　以下部分内容来网络，部分自华为存储官方教材
　　具体教材内容请移步华为存储官网进行教材下载
　　网络引用内容无法找到原创，如有侵权请通知
　　------------------------------------重要说明------------------------------------

　　①　5300/5500 V3级联

　　2U 控制框（ 5300/5500 V3 控制框）以2个硬盘框、级联端口为mini SAS HD端口为例介绍mini SAS HD线缆的连接方法。
②　高密硬盘框5300/5500 V3级联

　　2U 控制框（ 5300/5500 V3 控制框）以3个高密硬盘框为例介绍连接方法。
　　高密硬盘框之间使用mini SAS HD线缆，绕线要求自然弯曲，机框面前预留97毫米以上绕线空间。
　　同一张SAS接口卡的后端环路不能混合连接普通硬盘框和高密硬盘框。
③　5600/5800 V3级联

　　3U 控制框以4个硬盘框为例介绍连接方法。
　　带有保险箱盘标识的硬盘框即为配置硬盘框。
　　3U控制框的A0槽位和B0槽位必须安装接口模块，且这两个槽位的P0端口连接的硬盘框必须是第一个硬盘框，即系统配置硬盘框。该硬盘框必须使用正接的方式。
　　除带保险箱盘的硬盘框（配置硬盘框）外，同一级联环路中的其他硬盘框应形成两个相互独立、互为冗余的链路，并采用正反接的方式，以达到最佳的组网可靠性。
④　高密硬盘框5600/5800 V3级联

　　3U 控制框3个硬盘框为例介绍连接方法。
　　高密硬盘框之间使用mini SAS HD线缆，绕线要求自然弯曲，机框面前预留97毫米以上绕线空间。
　　同一张SAS接口卡的同一个SAS端口不能混合连接普通硬盘框和高密硬盘框。
　　只能0、 1或者2、 3端口连接同一个高密框。
⑤　6800 V3级联

　　6U控制框的级联以2个控制器时，级联4个硬盘框的方法。
　　6U控制框的L0槽位（ 2控时IOM0， 4控时IOM0和IOM1）和R0（ 2控时IOM0， 4控时IOM0和IOM1）槽位必须安装接口模块。
　　6U控制框的L0(IOM0)槽位和R0（ IOM0）槽位的P0口连接的第一个硬盘框必须是配置硬盘框。
　　6U控制框在4控场景时，还需要增加另1个配置硬盘框。 L0(IOM1)槽位和R0（ IOM1）槽位连接的第一个硬盘框必须是另外一个配置硬盘框。
　　6U控制框也可以接高密硬盘框，具体组网参考组网助手。
⑥　IP Scale-out连线

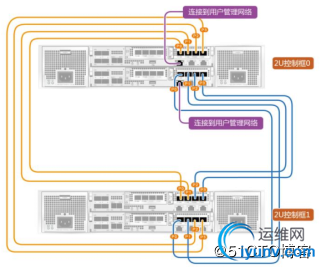

a.  两控框直连（两个引擎，4控制器）

　　仅以5300/5500直连扩控说明2控扩控为4控的方法，其它类型节点和扩控数目，详见support上存储产品组网助手。
　　Scale-out必须使用SmartIO接口模块，使用5300和5500时， Scale-out接口模块必须插在固定的1号槽位。
　　通过IP scale-out方式进行扩容有以下特点：
　　每个通信平面为两条互为冗余的通道。
　　支持部组件与通道冗余，确保各组件与通道独立完成故障检测、修复和隔离，确保系统稳定运行。
　　采用IP互联可以为以后集群的扩展预留空间，更适合将来的集群弹性扩展。
　　通过10GE全互联设计， 8控系统的系统交换带宽最大达到320G。
　　采用业界领先的RDMA技术，确保在交换链路上达到us级延时，同时保证了低的CPU占用。

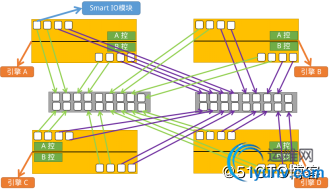

b.  两控框通过交换机（三引擎或四引擎，最多可到四引擎）

　　仅以S5300/S5500通过交换机扩控说明2控扩控为4控的方法，其它类型节点和扩控数目，详见support上存储产品组网助手。
⑦　盘控一体-扩展柜连线

⑧　盘控分离-扩展柜连线

⑨　高端存储连线
a.  PCIE交换机连线(机柜互联)

　　连接数据交换机0到引擎的AOC线缆。
　　数据交换机0的P0~P15端口依次连接到的引擎PCIE端口为：
　　引擎0 A3槽位的P0、引擎0 B3槽位的P0、引擎1 A3槽位的P0、引擎1 B3槽位的P0的P1、引擎2 A3槽位的的P0、引擎2 B3槽位的P0、引擎3A3槽位的P0、引擎3 B3槽位的P0、引擎4A3槽位的P0、引擎4 B3槽位的P0、引擎5 A3槽位的P0、引擎5 B3槽位的P0、引擎6 A3槽位的P0、引擎6 B3槽位的P0、引擎7 A3槽位的P0、引擎7 B3槽位的P0。
　　连接数据交换机1到引擎的AOC线缆
　　数据交换机1的P0~P15端口依次连接到的引擎PCIE端口为：
　　引擎0 A3槽位的P1、引擎0 B3槽位的P1、引擎1 A3槽位的P1、引擎1 B3槽位的P1、引擎2 A3槽位的的P1、引擎2 B3槽位的P1、引擎3 A3槽位的P1、引擎3 B3槽位的P1、引擎4 A3槽位的P1、引擎4 B3槽位的P1、引擎5 A3槽位的P1、引擎5 B3槽位的P1、引擎6 A3槽位的P1、引擎6 B3槽位的P1、引擎7 A3槽位的P1、引擎7 B3槽位的P1。
b.  SVP管理口连线(完善)

c.  扩展柜连线

⑩　什么是保险箱盘
　　华为保险箱盘是当华为阵列突然掉电的情况下， 可以结合BBU(内置的UPS)来临时供电把cache中的脏数据疏导保险箱盘中， 防止数据丢失。
　　盘控一体设备前4块硬盘做RAID10
　　盘控分离的设备， 是将脏数据写入到存储控制器内置的SSD中，并且第一个硬盘框带保险箱盘功能。
　　第二个作用是保存了华为存储的配置文件。所以更换控制器配置信息仍然存在。
