华为交换机基本操作

afox123

　　一、 Console口重置密码 2
　　二、 清空配置 3
　　三、 备份和恢复 配置文件 3
　　四、 常用命令 5
　　五、 实例：配置简单的三层交换机 6
　　六、 附录 7
　　一、Console口重置密码
　　Console口是交换机的原始控制端口，任何对交换机的操作、设置都可以通过console口完成。
　　如果console口被设置了密码保护，则需要清空密码。
　　通过 BootROM 清除 Console 口登录密码。步骤如下：

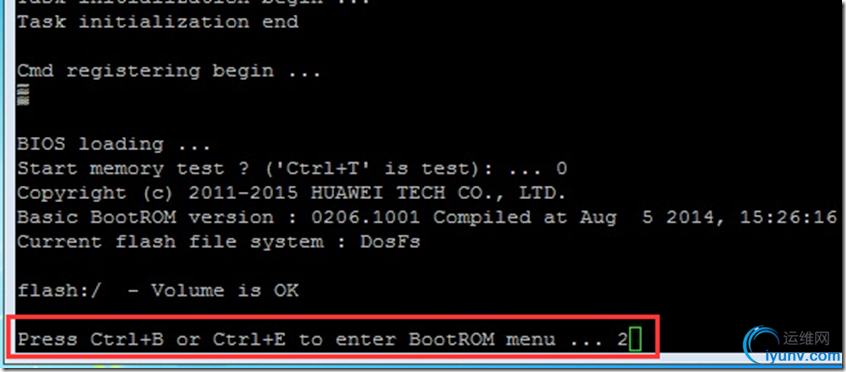

　　1、 通过Console口连接交换机，并重启交换机。当界面出现以下打印信息时，及时按下快捷键“Ctrl+B”并输入BootROM密码，进入BootROM主菜单。

　　盒式交换机打印信息：
　　Press Ctrl+B or Ctrl+E to enter BootROM menu ... 2
　　password:      //输入BootROM密码
　　然后输入密码：Admin@huawei.com，或者huawei。

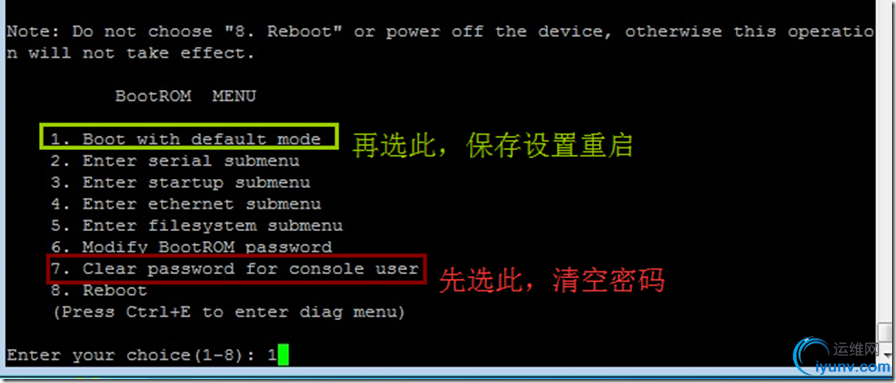

　　2. 在BootROM主菜单下选择“Clear password for console user”清除Console口登录密码。
　　3. 根据交换机的提示，在BootROM主菜单下选择“Boot with default mode”启动设备。
　　请注意，此处不要选择“Reboot”选项，否则此次清除密码将失效。

　　二、清空配置
　　如果需要清除配置，恢复成出厂配置，请执行命令reset saved-configuration，清除设备下次启动时使用的配置文件信息，然后重启设备，重启时如果提示保存配置，请选择“N”不保存。
　　(交换机的默认配置是：傻瓜交换机)
　　<HUAWEI> reset saved-configuration
　　Warning: The action will delete the saved configuration in the device.
　　The configuration will be erased to reconfigure. Continue? [Y/N]:y
　　Warning: Now clearing the configuration in the device.
　　Info: Succeeded in clearing the configuration in the device.
　　<HUAWEI> reboot
　　Info: The system is now comparing the configuration, please wait.
　　Warning: The configuration has been modified, and it will be saved to the next startup saved-
　　configuration file flash:/vrpcfg.zip. Continue? [Y/N]:n    //此处请选择”N”
　　Info: If want to reboot with saving diagnostic information, input 'N' and then execute 'reboot save
　　diagnostic-information'.
　　System will reboot! Continue?[Y/N]:y
　　(以上显示信息请以设备实际显示为准。)
　　三、备份和恢复 配置文件
　　为防止设备意外损坏，导致配置文件无法恢复，用户可以通过FTP/TFTP方式将配置文件备份至服务器。此处使用TFTP方式。（假设用户PC的IP地址为192.168.1.240/24，交换机的IP地址为192.168.1.252/24。）
　　在使用telnet登录到交换机后，打开ttserv。
　　然后使用tftp 192.168.1.240(本机ip) put vrpcfg.zip下载配置文件到本地
　　（注意：ttserv的工作目录是ttserv所在的目录）
　　命令如下：
　　<HUAWEI>dir ##查看交换机的文件
　　备份配置文件
　　<HUAWEI>tftp 192.168.1.240(本机ip) put vrpcfg.zip      ##备份文件到本机，vrpcfg.zip为配置文件
　　(注意：备份后请确认备份文件与原来文件大小是否一致，否则请重新备份。)
　　恢复配置文件
　　<HUAWEI>tftp 192.168.1.240(本机ip) get vrpcfg.zip      ##上传文件到交换机
　　Warning: The file vrpcfg.zip already exists. Overwrite it? [Y/N]:Y
　　(注意：覆盖后，请确认刚上传的文件与原来文件大小是否一致，否则请重新上传。)
　　<HUAWEI>reboot

　　也可设置恢复的配置文件为下次启动配置文件并重启设备
　　<HUAWEI> startup saved-configuration vrpcfg.zip
　　<HUAWEI> display startup
　　MainBoard:
　　Configured startup system software:        flash:/s5720si-v200r008c00.cc
　　Startup system software:                   flash:/s5720si-v200r008c00.cc
　　Next startup system software:              flash:/s5720si-v200r008c00.cc
　　Startup saved-configuration file:          flash:/vrpcfg.zip  //设备当前的配置文件
　　Next startup saved-configuration file:     flash:/vrpcfg.zip   //下次启动的配置文件名
　　Startup paf file:                          default
　　Next startup paf file:                     default
　　Startup license file:                      default
　　Next startup license file:                 default
　　Startup patch package:                     NULL
　　Next startup patch package:                NULL
　　<HUAWEI> reboot   //重启设备。
　　四、常用命令
　　1、<HUAWEI>？  //显示可用命令。
　　2、<HUAWEI>x + (Tab) //把命令补全。
　　3、<HUAWEI>delete  /unreserved xxx       //删除存储器中的指定文件。
　　4、<HUAWEI>eset recycle-bin              //清空回收站，释放存储空间。
　　5、<HUAWEI>quit                        //后退到上一级目录
　　6、<HUAWEI>system                     //进入管理模式
　　7、<HUAWEI>display current               //显示当前交换机设置
　　8、<HUAWEI>display this                  //查看当前打开的端口的配置
　　9、<HUAWEI>display wlan ap all            //显示当前无线ap运行情况
　　10、<HUAWEI>save                       //保存
　　11、<HUAWEI>undo terminal monitor        //关闭console下的打印信息
　　12、<HUAWEI>display interface brief //查看所有端口的流量情况
　　13、[HUAWEI]sysname xxxx              //修改交换机名称
　　14、[HUAWEI]undo vlan x                 //删除vlan
　　15、[HUAWEI]undo interface vlanif x       //删除vlanif
　　15.1、[HUAWEI]display arp                 //查看arp表(可查看ip、mac的端口归属)
　　16、修改console密码（修改密码通过重新设置密码现实）
　　[HUAWEI]user-interface con 0
　　[HUAWEI-ui-console0]set authentication password cipher xxxx //输入新密码
　　Please enter old password：xxxxxxx //输入旧密码，以确保本次修改生效。
　　17、 修改telnet密码（修改密码通过重新设置密码现实）
　　[HUAWEI]user-interface vty 0 4                             //进入telnet端口
　　[HUAWEI-ui-vty0-4]protocol inbound telnet                   //默认ssh协议改成telnet
　　[HUAWEI-ui-vty0-4]authentication mode password             //使用密码验证
　　[HUAWEI-ui-vty0-4]set authentication password cipher xxxx //输入新密码
　　Please enter old password：xxxxxxx //输入旧密码，以确保本次修改生效。
　　18、修改管理地址（vlanif1为逻辑端口地址、ETH为物理端口）
　　（修改地址通过重新设置地址现实）
　　修改vlanif1地址：
　　[HUAWEI]interface Vlanif 1
　　[HUAWEI-Vlanif1]ip address  X.X.X.X  255.255.255.0 //不能与ETH口同网段
　　修改ETH密码：
　　[HUAWEI]interface MEth 0/0/1
　　[HUAWEI-MEth0/0/1]ip address  X.X.X.X  255.255.255.0 //不能与Vlanif口同网段
　　19、修改路由：（通过增加、删除路由实现）
　　增加静态路由：
　　[HUAWEI]ip route-static X.X.X.X  X.X.X.X  X.X.X.X
　　删除静态路由：
　　[HUAWEI]undo ip route-static X.X.X.X  X.X.X.X  X.X.X.X
　　五、实例：配置简单的三层交换机
　　dhcp配置：
　　[HUAWEI]dhcp enable
　　[HUAWEI]ip pool 30
　　[HUAWEI]network 192.168.30.0 mask 255.255.255.0
　　[HUAWEI]dns-list 192.168.1.244 192.168.1.245
　　[HUAWEI]gateway-list 192.168.30.250
　　[HUAWEI]lease day 10
　　[HUAWEI]dhcp server ping packet 2 timeout 200
　　[HUAWEI]quit
　　VLAN接口设置：
　　[HUAWEI]interface Vlanif 30       //vlanif = vlan interface
　　[HUAWEI-Vlanif30]ip address 192.168.30.250 255.255.255.0
　　[HUAWEI-Vlanif30]dhcp select global     //客户端从全局地址池中获取IP地址
　　[HUAWEI-Vlanif30]quit
　　Vlan配置：
　　[HUAWEI]vlan batch 30    x    x                        //设置vlan池
　　[HUAWEI]interface range GigabitEthernet 0/0/1 to GigabitEthernet 0/0/40 //批量设置端口
　　[HUAWEI]port link-type access  //接入模式
　　[HUAWEI]port default vlan 30       //默认网关为vlan30
　　trunk配置：
　　[HUAWEI]interface range GigabitEthernet 0/0/1  //进入端口
　　[HUAWEI]port link-type trunk  //中继模式
　　[HUAWEI]port trunk allow-pass vlan 2 to 4094 //设置可以通过trunk口的vlan
　　六、附录
　　华为交换机指示灯含义：
　　1 电源模块指示灯：PWR1
　　常灭：未通电。
　　绿色常亮：正常供电。
　　***常亮：可能是如下原因引起，双电源模块配置时：
　　?电源槽位1的电源模块在位但开关没开。
　　?电源槽位1的电源模块在位但电源未接通。
　　?电源槽位1的电源模块故障。
　　2  电源模块指示灯：PWR2：常灭（除核心交换机s7706外，其他华为交换机均采用单个供电模块，因此， PWR2灯常灭）
　　3  系统运行状态灯：SYS
　　常灭：系统未运行。
　　?绿色快闪：交换机启动中 或 系统通过USB升级中。
　　?绿色慢闪：系统正常运行。
　　?***闪烁：USB升级后，设备重启完成后SYS灯***闪烁，表示设备升级成功，应可拔出U盘。
　　?红色常亮：风扇、温度异常告警，或设备注册后系统不正常运行。
　　?红色闪烁：插入U盘后系统无法升级，出现错误。
　　4  Status模式状态灯：STAT
　　?常灭：表示未选择选择Status模式。
　　?绿色常亮：表示已选择Status模式（默认模式），默认模式下业务接口指示灯正在指示接口链路连接、激活状态。
　　5  Speed模式状态灯：SPED
　　?常灭：表示未选择Speed模式。
　　?绿色常亮：表示已选择Speed模式，业务接口指示灯暂时用来指示接口的速率，45s后自动恢复到默认模式（Status）。
　　6  Stack模式状态灯：STCK
　　（说明： V200R003C00之前版本的指示灯状态及含义。）
　　?常灭：表示没有选择Stack模式。
　　?绿色常亮：表示业务接口指示灯暂时用来指示设备堆叠信息，45s后自动恢复到默认模式。
　　?绿色闪烁：在进行模式切换操作时表示本设备为堆叠主设备或独立未进行堆叠的设备。
　　Stack模式状态灯：STCK
　　（说明： V200R003C00版本及以后版本的指示灯状态及含义。）
　　未进行mode切换操作时（默认状态）：
　　?常灭：表示本设备为堆叠备或堆叠从设备或未使能堆叠功能的设备。
　　?绿色闪烁：表示本设备为堆叠主设备或已使能堆叠功能但独立未进行堆叠的设备。
　　进行mode切换操作时：
　　?常灭：表示没有选择Stack模式。
　　?绿色常亮：表示选择Stack模式，本设备为堆叠备或堆叠从设备，此时业务接口指示灯暂时用来表示本设备的堆叠ID。
　　?绿色闪烁：表示选择Stack模式，本设备为堆叠主设备或独立未进行堆叠的设备，此时业务接口指示灯暂时用来表示堆叠主设备的堆叠ID。
　　（45s后自动恢复到默认模式。）
　　7 模式切换按钮：MODE
　　?按钮按一次则切换到Speed模式，此时业务接口指示灯暂时用来指示各接口的速率状态。
　　?再按一次则切换到Stack模式，此时业务接口指示灯暂时用来指示堆叠ID。
　　?再按一次则恢复默认状态，即STAT灯亮绿色。
　　【当超过45s没有按动按钮，则模式状态灯自动恢复为默认模式（STAT灯亮绿色，SPED灯常灭、STCK灯常灭或绿色闪烁）。】
　　8 Mini USB接口指示灯
　　?绿色常灭：表示Mini USB接口未使能，Console接口已使能。
　　?绿色常亮：表示Mini USB接口已使能。
　　当Mini USB接口指示灯绿色常亮时，Console接口指示灯常灭。
　　9 Console接口指示灯
　　?常灭：表示Console接口未使能，Mini USB接口已使能。
　　? 绿色常亮：默认状态，表示Console接口已使能。
　　当Console接口指示灯绿色常亮时，Mini USB接口指示灯常灭。
　　10 ETH接口指示灯
　　?常灭：表示ETH接口无连接。
　　?绿色常亮：表示ETH接口有连接。
　　?绿色闪烁：接口在发送或接收数据。
