华为***+GRE-HWOTT

zlzyp

　　实验环境：
　　这里我们用一台华为s3526交换机模拟INTERNET   两个H3C防火墙   两台Quidway S2403H-HI交换机
　　左右两边分别用华为的防火墙连接两个192.168.1.0和192.168.2.0网段的局域网
　　实现廉价连接使用***技术
　　为了让两个局域网互相通信，在两个防火墙之间采用gre隧道技术（所谓隧道是逻辑的虚拟的）
　　实验目的：
　　在***基础上建立GRE隧道技术实现192.168.1.0和192.168.2.0网段的局域网之间的互联。
　　实验拓扑：

　　S3526交换机的配置（模拟internet）
　　<Quidway>system-view
　　[Quidway]sysname isp
　　创建vlan并把端口加入到vlan
　　[isp]vlan 10
　　[isp-vlan10]port e0/10
　　[isp-vlan10]vlan 20
　　[isp-vlan20]port e0/20
　　[isp-vlan20]quit
　　配置接口地址
　　[isp]int Vlan-interface 10
　　[isp-Vlan-interface10]ip add 61.130.130.2 255.255.255.252
　　[isp-Vlan-interface10]int vlan 20
　　[isp-Vlan-interface20]ip add 61.130.132.2 255.255.255.252

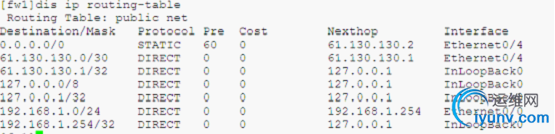

　　[isp]dis ip routing-table

　　一：基本接口配置
　　fw1的配置
　　<H3C>system-view
　　[H3C]sysname fw1
　　配置接口地址
　　[fw1]interface eth0/0
　　[fw1-Ethernet0/0]ip add 192.168.1.254 24
　　[fw1-Ethernet0/0]int eth0/4
　　[fw1-Ethernet0/4]ip add 61.130.130.1 30
　　[fw1-Ethernet0/4]quit
　　把接口加入到区域
　　[fw1]firewall zone untrust 开启一个非信任区域
　　[fw1-zone-untrust]add interface eth0/4 把接口加入到区域
　　[fw1-zone-untrust]ping 61.130.130.2 测试和外网的连通性

　　[fw1]ip route-static 0.0.0.0 0 61.130.130.2 配默认路由

　　fw2的配置
　　<H3C>system-view
　　[H3C]sysname fw2
　　配置接口地址
　　[fw2]int eth0/0
　　[fw2-Ethernet0/0]ip add 192.168.2.254 24
　　[fw2-Ethernet0/0]loopback  这里为了方便把e0/0口设置成loopback
　　[fw2-Ethernet0/0]int eth0/4
　　[fw2-Ethernet0/4]ip add 61.130.132.1 30
　　[fw2-Ethernet0/4]quit
　　把接口添加到区域
　　[fw2]firewall zone trust  开启一个信任区域
　　[fw2-zone-trust]add interface eth0/0
　　[fw2-zone-untrust]ping 61.130.132.2 测试与外网的连通性

　　[fw2]dis ip routing-table 查看路由表

　　[fw2]ip route-static 0.0.0.0 0 61.130.132.2 配置默认路由
　　[fw2]ping 61.130.130.1  测试与fw1的连通性

　　说明此时fw1与fw2之间已经能通信了

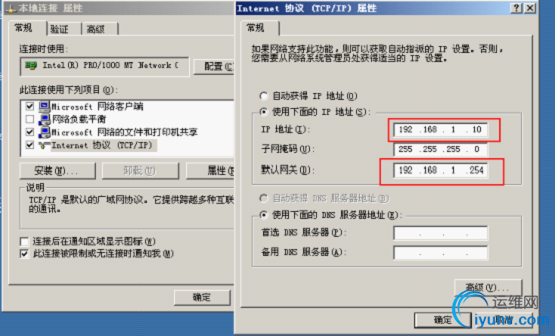

　　Pc1的配置

　　此时pc1与pc2之间不能访问既192.168.1.0和192.168.2.0之间不能访问

　　二：***和GRE的配置
　　fw1的***和gre设置
　　[fw1]interface Tunnel 10 建立编号为10的隧道
　　[fw1-Tunnel10]ip add 192.168.4.1 24 设置隧道接口地址
　　[fw1-Tunnel10]tunnel-protocol gre 设置隧道类型为gre
　　[fw1-Tunnel10]source 61.130.130.1 设置源地址
　　[fw1-Tunnel10]destination 61.130.132.1 设置目标地址
　　[fw1-Tunnel10]quit
　　[fw1]ip route-static 192.168.2.0 24 Tunnel 10 设置2.0网段的隧道出口为 Tunnel20
　　[fw1]firewall zone untrust 开启一个非信任区域
　　[fw1-zone-untrust]add interface Tunnel 10 把隧道接口加入到区域
　　[fw1-zone-untrust]ping 192.168.4.2 测试隧道之间的连通性

　　fw2的***和gre配置
　　[fw2]int Tunnel 20 建立编号为20的隧道
　　[fw2-Tunnel20]tunnel-protocol gre 设置隧道类型gre
　　[fw2-Tunnel20]ip add 192.168.4.2 24
　　[fw2-Tunnel20]source 61.130.132.1 设置源地址源地址
　　[fw2-Tunnel20]destination  61.130.130.1 设置目标地址
　　[fw2]ip route-static 192.168.1.0 24 Tunnel 20 设置1.0网段的隧道出口为 Tunnel20
　　[fw2]firewall zone untrust    开启一个非信任区域
　　[fw2-zone-untrust]add interface Tunnel 20 把隧道接口加入到区域
　　[fw2]dis ip routing-table 查看路由表

　　实验结果：
　　此时gre隧道已经建立好了pc1与pc2之间能互相访问既192.168.1.0和192.168.2.0之间能通信
