华为交换机VRP用户界面配置及Telnet登录实验

　　以下是笔者视频课程中的一节PPT课程内容，介绍的是华为VRP系统用户界面主要配置方法，同时以一真实的Telnet远程登录实验向大家验证了这些配置的正确性。本节课程的视频链接如下（可免费观看）：http://edu.51cto.com/lesson/id-22512.html

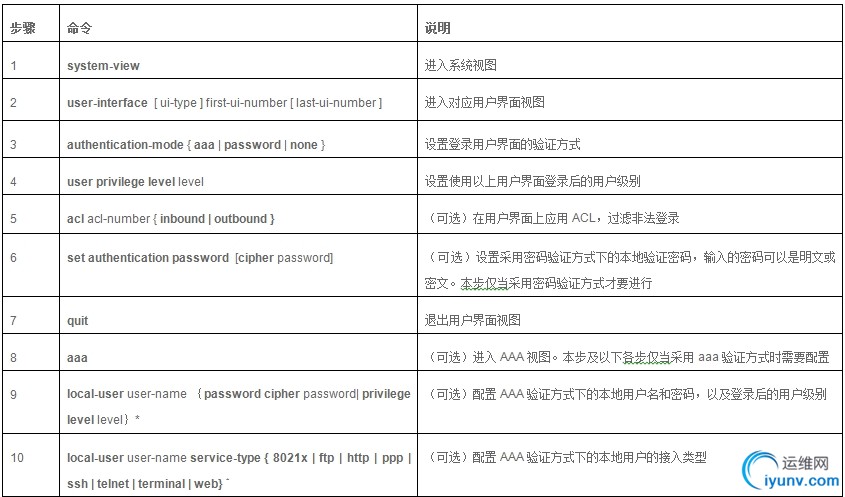

　　一、VRP用户界面配置步骤
　　 二、Telnet登录实验
　　通过Console口首次登录设备后，为用户下次通过Telnet方式远程登录交换机进行配置：
　　?配置IP地址：192.168.137.10/24，客户机IP地址为192.168.137.1/24
　　?使用VTY 0～4号线路
　　?认证方式为AAA认证
　　?认证用户名为winda，密码为huawei
　　?登录后的用户级别为15
　　?为了防止非法登录，限制仅允许当前PC机才允许Telnet登录到交换机
　　利用华为Ensp 2.0版本的“云”设备搭建以下实验环境，把模拟器中的交换机与本地物理PC机所在网络进行映射。
　　
　　1. 配置Telnet IP地址
　　?采用管理口配置IP地址
　　在华为S系列交换机中除S1700/2700系列外，其它系列均提供管理接口
　　<HuaweiI> system-view
　　[Huawei] sysname Server
　　[Server] interface meth 0/0/1
　　[Server-MEth0/0/1] ip address 192.168.137.10 24
　　[Server-MEth0/0/1] quit
　　?采用VLAN接口配置IP地址
　　[Server] interface vlan1
　　[Server-vlanif1] ip address 192.168.137.10 24
　　[Server-vlanif1] quit
　　2. 启用Telnet服务器功能，并配置相关登录属性
　　[Server] telnet server enable
　　[Server] user-interface vty 0 4
　　[Server-ui-vty0-4] user privilege level 13
　　[Server-ui-vty0-4] authentication-mode aaa
　　[Server-ui-vty0-4] quit
　　[Server] aaa
　　[Server-aaa] local-user winda password cipher huawei
　　[Server-aaa] local-user winda privilege level 15
　　[Server-aaa] local-user winda service-type telnet
　　[Server-aaa] quit
　　3. 限制非法登录
　　[Server] acl 2001
　　[Server-acl-basic-2001] rule permit source 192.168.137.1 0
　　[Server-acl-basic-2001] quit
　　[Server] user-interface vty 0 4
　　[Server-ui-vty0-4] acl 2001 inbound
　　4. 执行Telnet登录
　　在PC机上执行 telnet 192.168.137.10，回车后，在登录窗口输入用户名和密码，验证通过后会有提示。
　　
