【华为技术】静态路由及默认路由

zhangxinba

　　网络拓扑图：

　　规模比较小，采用静态路由和默认路由互通。
　　一、IP地址配置
　　已AR1为例子：
　　<AR1>system-view --进入系统视图模式
　　[AR1]sysname R1 ---修改路由器名字
　　[R1]interface LoopBack 0 ---进入接口视图模式
　　[R1-LoopBack0]ip address 10.0.1.1 24 ---配置接口ip地址
　　//[R1-LoopBack0]ip address 10.0.1.1 255.255.255.0 子网掩码也可以这样子的
　　[R1-LoopBack0]quit ---退出接口视图模式
　　[R1]int s4/0/0 ---命令可以缩写
　　[R1-Serial4/0/0]ip add 10.0.12.1 24
　　[R1-Serial4/0/0]quit
　　[R1]int g0/0/0
　　[R1-GigabitEthernet0/0/0]ip add 10.0.13.1 24
　　其他路由器配置ip地址类似，就不重复了。
　　二、测试连通性
　　[R1]ping 10.0.12.2
　　PING 10.0.12.2: 56 data bytes, press CTRL_C to break
　　Reply from 10.0.12.2: bytes=56 Sequence=1 ttl=255 time=20 ms
　　Reply from 10.0.12.2: bytes=56 Sequence=2 ttl=255 time=10 ms
　　Reply from 10.0.12.2: bytes=56 Sequence=3 ttl=255 time=20 ms
　　Reply from 10.0.12.2: bytes=56 Sequence=4 ttl=255 time=10 ms
　　Reply from 10.0.12.2: bytes=56 Sequence=5 ttl=255 time=10 ms
　　--- 10.0.12.2 ping statistics ---
　　5 packet(s) transmitted
　　5 packet(s) received
　　0.00% packet loss
　　round-trip min/avg/max = 10/14/20 ms
　　[R1]ping 10.0.13.3
　　PING 10.0.13.3: 56 data bytes, press CTRL_C to break
　　Reply from 10.0.13.3: bytes=56 Sequence=1 ttl=255 time=10 ms
　　Reply from 10.0.13.3: bytes=56 Sequence=2 ttl=255 time=10 ms
　　Reply from 10.0.13.3: bytes=56 Sequence=3 ttl=255 time=20 ms
　　Reply from 10.0.13.3: bytes=56 Sequence=4 ttl=255 time=10 ms
　　Reply from 10.0.13.3: bytes=56 Sequence=5 ttl=255 time=10 ms
　　--- 10.0.13.3 ping statistics ---
　　5 packet(s) transmitted
　　5 packet(s) received
　　0.00% packet loss
　　round-trip min/avg/max = 10/12/20 ms
　　[R2]ping 10.0.23.3
　　PING 10.0.23.3: 56 data bytes, press CTRL_C to break
　　Reply from 10.0.23.3: bytes=56 Sequence=1 ttl=255 time=20 ms
　　Reply from 10.0.23.3: bytes=56 Sequence=2 ttl=255 time=10 ms
　　Reply from 10.0.23.3: bytes=56 Sequence=3 ttl=255 time=10 ms
　　Reply from 10.0.23.3: bytes=56 Sequence=4 ttl=255 time=20 ms
　　Reply from 10.0.23.3: bytes=56 Sequence=5 ttl=255 time=10 ms
　　--- 10.0.23.3 ping statistics ---
　　5 packet(s) transmitted
　　5 packet(s) received
　　0.00% packet loss
　　round-trip min/avg/max = 10/14/20 ms
　　测试R2到达10.0.3.3和10.0.13.3连通性
　　[R2]ping 10.0.3.3
　　PING 10.0.3.3: 56 data bytes, press CTRL_C to break
　　Request time out
　　Request time out
　　Request time out
　　Request time out
　　Request time out
　　--- 10.0.3.3 ping statistics ---
　　5 packet(s) transmitted
　　0 packet(s) received
　　100.00% packet loss
　　[R2]ping 10.0.13.3
　　PING 10.0.13.3: 56 data bytes, press CTRL_C to break
　　Request time out
　　Request time out
　　Request time out
　　Request time out
　　Request time out
　　--- 10.0.13.3 ping statistics ---
　　5 packet(s) transmitted
　　0 packet(s) received
　　100.00% packet loss
　　不能连通。
　　[R2]display ip routing
　　Route Flags: R - relay, D - download to fib
　　------------------------------------------------------------------------------
　　Routing Tables: Public
　　Destinations : 15 Routes : 15
　　Destination/Mask Proto Pre Cost Flags NextHop Interface
　　10.0.2.0/24 Direct 0 0 D 10.0.2.2 LoopBack0
　　10.0.2.2/32 Direct 0 0 D 127.0.0.1 LoopBack0
　　10.0.2.255/32 Direct 0 0 D 127.0.0.1 LoopBack0
　　10.0.12.0/24 Direct 0 0 D 10.0.12.2 Serial4/0/0
　　10.0.12.1/32 Direct 0 0 D 10.0.12.1 Serial4/0/0
　　10.0.12.2/32 Direct 0 0 D 127.0.0.1 Serial4/0/0
　　10.0.12.255/32 Direct 0 0 D 127.0.0.1 Serial4/0/0
　　10.0.23.0/24 Direct 0 0 D 10.0.23.2 Serial4/0/1
　　10.0.23.2/32 Direct 0 0 D 127.0.0.1 Serial4/0/1
　　10.0.23.3/32 Direct 0 0 D 10.0.23.3 Serial4/0/1
　　10.0.23.255/32 Direct 0 0 D 127.0.0.1 Serial4/0/1
　　127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0
　　127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0
　　127.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0
　　255.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0
　　在R2路由表上都没有去往目的地址的路由，所以不能ping通

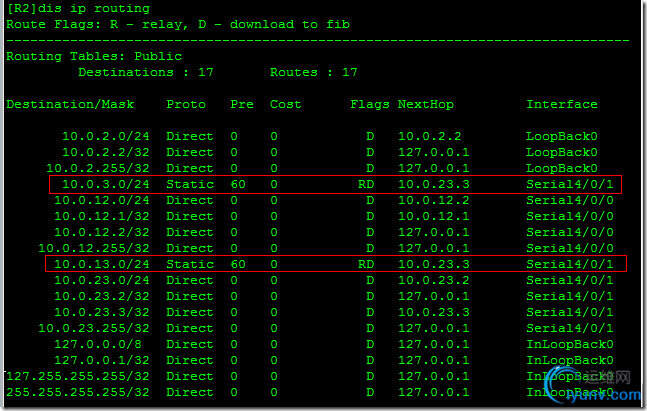

　　三、在R2上配置静态路由
　　配置目的网络10.0.13.0/24和10.0.3.0/24的静态路由，吓一跳信息设置为R3的接口地址10.0.23.3，默认静态路由优先级为60，无需额外配置路由优先级信息。
　　[R2]ip route-static 10.0.13.0 24 10.0.23.3
　　[R2]ip route-static 10.0.3.0 24 10.0.23.3

　　四、配置备用静态路由
　　如果R2与R3之间链路出现故障的话，会造成通信无法进行，为了避免该情况出现，（从拓扑可以看出）R2与R3回话可以通过R1来进行。网络正常的情况下，备份路由不起作用。
　　配置静态路由时重要一点事配置优先级（静态默认60），在这里我们定义为100
　　1.将10.0.12.0与10.0.3.0网段先打通
　　[R1]ip route-static 10.0.3.0 24 10.0.13.3
　　[R3]ip route-static 10.0.12.0 24 10.0.13.1
　　2.再配置路由和优先级
　　[R2] ip route-static 10.0.3.0 24 s4/0/0 preference 100
　　[R2] ip route-static 10.0.13.0 24 s4/0/0 preference 100
　　3.验证配置信息

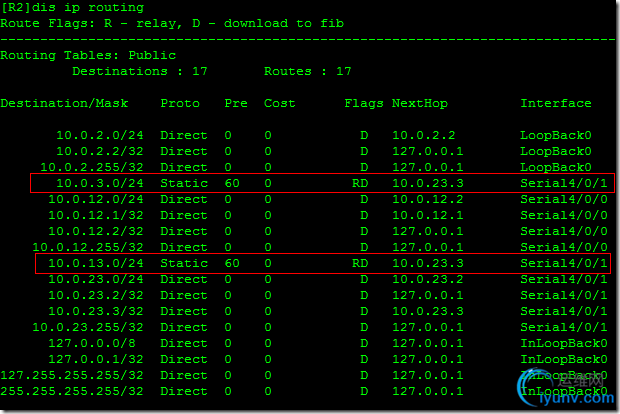

　　<1>链路不出问题

　　<2>R2与R3链路出现故障（将s4/0/1关闭shutdown）

　　备份链路起作用
　　[R2-Serial4/0/1]ping 10.0.3.3
　　PING 10.0.3.3: 56 data bytes, press CTRL_C to break
　　Reply from 10.0.3.3: bytes=56 Sequence=1 ttl=254 time=210 ms
　　Reply from 10.0.3.3: bytes=56 Sequence=2 ttl=254 time=20 ms
　　Reply from 10.0.3.3: bytes=56 Sequence=3 ttl=254 time=20 ms
　　Reply from 10.0.3.3: bytes=56 Sequence=4 ttl=254 time=30 ms
　　Reply from 10.0.3.3: bytes=56 Sequence=5 ttl=254 time=20 ms
　　--- 10.0.3.3 ping statistics ---
　　5 packet(s) transmitted
　　5 packet(s) received
　　0.00% packet loss
　　round-trip min/avg/max = 20/60/210 ms
　　使用tracert跟踪路由
　　[R2]tracert 10.0.3.3
　　traceroute to 10.0.3.3(10.0.3.3), max hops: 30 ,packet length: 40,press CTRL_C to break
　　1 10.0.12.1 30 ms 10 ms 10 ms
　　2 10.0.13.3 20 ms 20 ms 20 ms
　　五、配置缺省路由（默认路由）
　　在 R2设备上打开之前关闭的接口
　　[R2]int s4/0/1
　　[R2-Serial4/0/1]undo shut
　　测试R1到R3的连通性

　　由于R1缺少到达地址10.0.23.3的路由信息，所以不能连通。
　　现在在R1上定义默认路由，实现网络通信

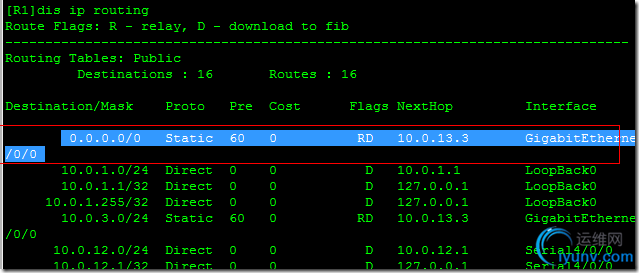

　　[R1]ip route-static 0.0.0.0 0.0.0.0 10.0.13.3

　　测试连通性

　　六、备用默认路由
　　如果说R1与R3链路出现故障的话，R1也可以通过R2与地址10.0.23.3以及10.0.3.3通信。
　　但是默认情况下R1并不知道这条链路的存在，所以可以配置备用默认路由
　　[R1]ip route-static 0.0.0.0 0.0.0.0 10.0.12.2 preference 100 ---默认备份路由
　　[R3]ip route-static 10.0.12.0 24 10.0.23.2 preference 100 ---静态备份路由
　　七、验证备用默认路由

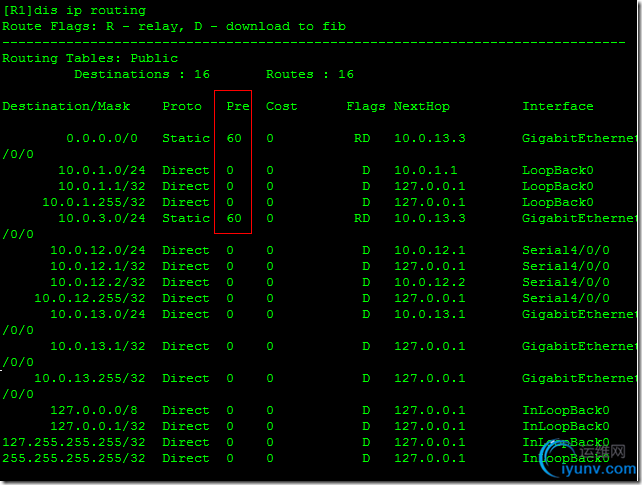

　　1.正常情况下的R1路由条目

　　2.R1接口GE0/0/0shutdown下路由条目，备用已启用

　　使用tracert测试

　　八、华为路由各路由协议的默认优先级
