华为： rip 实现网络互通，以及acl的应用

trssc

• 　　rip实现网络互通，以及acl的应用

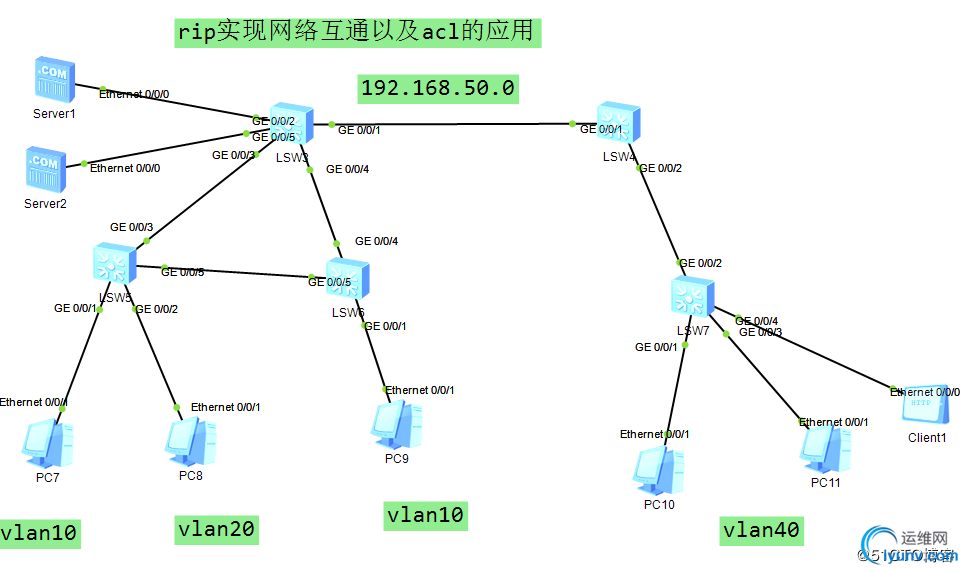

• 　　网络拓扑图








　　#配置思路：首先要配置ACL的前题必须保证全网互通的情况下才可以
　　# 接下来先把全网搞通
　　#首先配置pc7,pc8,pc9的ip地址以及，交换机lsw5.lsw6,lsw3,的配置 //先把左半边配通
　　# 配置pc7
　　ip  address 192.168.10.1 255.255.255.0
　　gateway 192.168.10.254
　　其他的 pc7 ,pc8 .pc9同理可得
　　#配置交换机lsw5,lsw6, lsw3 ,并且创建vlan，将相应的端口加入到vlan中，并且交换机之间的链路都是trunk链路
　　# 配置 交换机lsw5
　　# vlan 10 ,vlan 20
　　#  interface g0/0/1
　　pork link-type access
　　port  defautl vlan 10
　　interface g0/0/2
　　port  link-type access
　　port  default vlan 20
　　#  port -group group- member g0/0/3 g0/0/5
　　port  link-type trunk
　　port trunk allow-pass vlan all
　　#配置交换lsw6
　　# vlan 10
　　interface g0/0/1
　　port link-type access
　　port default vlan 10
　　# port-group group -member g0/0/5 g 0/0/4
　　port link-type trunk
　　port trunk allow-pass vlan all
　　# 配置交换机lsw3
　　创建 vlan 10 ,vlan 20 ,vlan 30 ,vlan 50 ,并且配置vlan 10 ,vlan 20 ,vlan 30 ，的虚拟网关地址，
　　vlan 10 ,vlan 20 ,vlan 30 ,vlan 50
　　#  port-group group-member g0/0/3 g0/0/4
　　port link-type trunk
　　port trunk allow-pass vlan all
　　port-group group-member g0/0/2 g0/0/5
　　port link-type access
　　pork default vlan 30
　　# interface vlan 10
　　ip address 192.168.10.254 255.255.255.0
　　undo shutdown
　　interface vlan 20
　　ip address 192.168.20.254 255.255.255.0
　　undo shutdown
　　interface vlan 30
　　ip address 192.168.30.254 255.255.255.0
　　undo shutdown
　　#给dns服务器配置，和web服务器配置地址
　　ip address 192.168.30.1 255.255.255.0
　　gate way 192.168.30.254   // dns服务器
　　ip address 192.168.30.88 255.255.255.0
　　gateway 192.168.30.254   //web 服务器
　　#左半连已经互通 ，用ping命令测试：

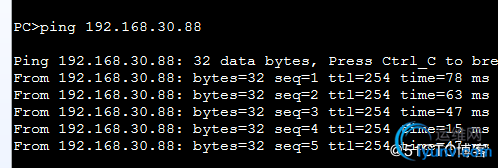

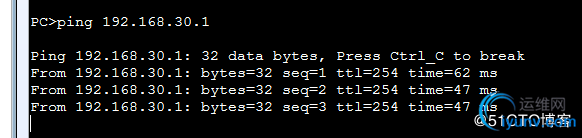

　　# ping 192.168.30.88 /ping 192.168.30.1     //如下图所示

　　#从以上图可以看出左边已经通了
　　#接下来配置右边：
　　#配直 pc 10 ,pc 11,client 1的ip 地址
　　client 1
　　ip address 192.168.40.3 255.255.255.0
　　gateway 192.168.40.254
　　# 其他pc配置省略
　　# 配置交换机lsw7 ,并创建vlan40
　　# vlan 40
　　port -group group-member g0/0/1 g0/0/3 g0/0/4
　　port link-type access
　　port  default vlan 40
　　interface g0/0/2
　　port-link type trunk
　　port trunk allow pass vlan  all
　　interface vlan 40
　　ip address 192.168.40.254 255.255.255.0
　　undo shutdown //vlan40虚拟网关
　　# 配置lsw4
　　#       interface g0/0/2
　　port link type trunk
　　port trunk allow pass vlan all
　　#在 lsw4,lsw3上创建vlan 50 ,并且配置ip 地址 将对应的端口加入 vlan50
　　#      vlan 50  //在lsw4上
　　interface  g0/0/1
　　port link-type access
　　port default vlan 50
　　# interface vlan 50
　　ip address 192.168.50.2 255.255.255.0
　　#  vlan 50 //在lsw3上
　　interface g0/0/1
　　port link-type access
　　port  default vlan 50
　　undo shutdown
　　#  interface vlan 50
　　ip address 192.168.50.1 255.255.255.0
　　# 接下来配置rip路由,让全网互通
　　# 在lsw3，lsw4上分别配置 rip路由
　　#  rip
　　version 2
　　undo summary
　　network 192.168.10.0
　　network  192.168.20.0
　　network  192.168.30.0
　　network 192.168.50.0     // 在lsw3上的配置
　　#   rip
　　version 2
　　undo summary
　　network 192.168.40.0
　　network  192.168.50.0 //在lsw4上配置

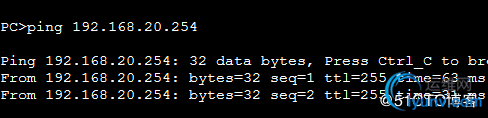

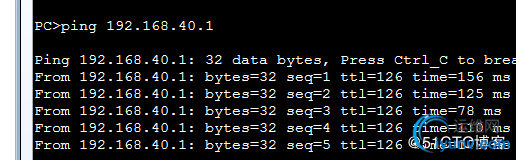

　　#接下来全网已经互通 ： ping 命令测试：

　　#以上图片说明测试成功
　　# 接下来做小实验 ：
　　1. pc 7 和 pc 8任何流量都不可以通过 ：
　　#　在　lsw3 g0/0/3 上 配置 acl ，拒绝去, pc8流量

　　#用命令ping测试

　　2.pc9 可以ping通 192.168.30.88 ，但是无法评通 www.ntd1711.com
　　# 在 lsw3 G0/0/4上配置 acl

　　rule 5 deny ip source  192.168.10.2 0.0.0.0 destination 192.168.30.1 0.0.0.0  // 因为www.ntd171.com是靠dns服务器解析域名的,所以我让它拒绝访问dns的流量,它就访问不了 www.ntd1711.com,同时还可以ping通 192.168.30.88
　　# 用ping 命令测试 如下图所示：

　　3.pc9 与 pc 10没有任何流量通过
　　#在lsw4配置acl

　　// 拒绝去往 pc10 的流量就ok
　　#用ping命令测试 ：

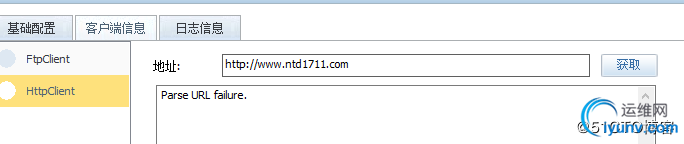

　　4.client1 可以ping  www.ntd1711.com ,但无法通过client 访问web功能
　　#配置 acl

　　// 拒绝tcp协议就ok  rule 5 deny tcp source 192.168.40.3 0.0.0.0 destination 192.168.30.88 0.0.0.0
　　#用ping命令测试

　　#以上测试说明测试成功
