华为VRRP技术

zhangsanfeng88

　　实验环境：

　　工作原理：PC1和PC2默认网关指向sw1和sw2共同虚拟的一个网关。当任何一边出现问题的时候流量都可以由另外一边进行负载。
　　[AR1]ip route-static 192.168.10.0 255.255.255.0 11.0.0.1
　　[AR1]ip route-static 192.168.10.0 255.255.255.0 12.0.0.1 preference 70 默认60
　　[AR1]ip route-static 192.168.20.0 255.255.255.0 12.0.0.1
　　[AR1]ip route-static 192.168.20.0 255.255.255.0 11.0.0.1 preference 70
　　[sw1]ip route-static 1.1.1.0 255.255.255.0 11.0.0.2
　　[sw2]ip route-static 1.1.1.0 255.255.255.0 12.0.0.2
　　虚拟vlan10的网关：首先让sw1成为vlan10的主，sw2成为vlan10的备:
　　SW1:
　　[sw1-Vlanif10]vrrp vrid  1 virtual-ip 192.168.10.1
　　[sw1-Vlanif10]vrrp vrid  1 priority  120 设置优先级，数字越大越优先
　　[sw1-Vlanif10]vrrp vrid 1 preempt-mode  timer delay  0 设置延迟0秒抢占（默认也是抢占的）
　　默认上下行口故障vrrp是不感知的，所以需要建立上下行口
　　[sw1-Vlanif10]vrrp vrid 1 track interface g0/0/1
　　[sw1-Vlanif10]vrrp vrid 1 track interface g0/0/2
　　SW2:
　　[sw2-Vlanif10]vrrp vrid  1  virtual-ip 192.168.10.1
　　[sw2-Vlanif10]vrrp vrid  1 priority 115  当感知到sw1上行口出现故障会减10变成110。默认为100
　　虚拟vlan20的网关：和上面一样。
　　SW2:
　　[sw2-Vlanif20]vrrp vrid  2 virtual-ip 192.168.20.1
　　[sw2-Vlanif20]vrrp vrid  2 priority  120
　　[sw2-Vlanif20]vrrp vrid  2 preempt-mode  timer delay 0
　　[sw2-Vlanif20]vrrp vrid  2 track  interface g0/0/2
　　[sw2-Vlanif20]vrrp vrid  2 track interface g0/0/1
　　SW1:
　　[sw1-Vlanif20]vrrp vrid  2 virtual-ip 192.168.20.1
　　[sw1-Vlanif20]vrrp vrid  2 priority 115

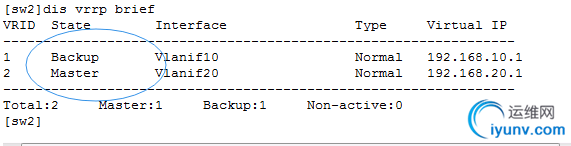

　　[SW2]dis vrrp brief 查看 vrrp信息主备信息

　　测试:pc1 ping 1.1.1.1

　　关闭sw1 上行口
　　[sw1-GigabitEthernet0/0/1]shutdown
