华为设备网络故障排错实验

搜鞥都哦

　　实验名称： 华为设备网络故障错误排查

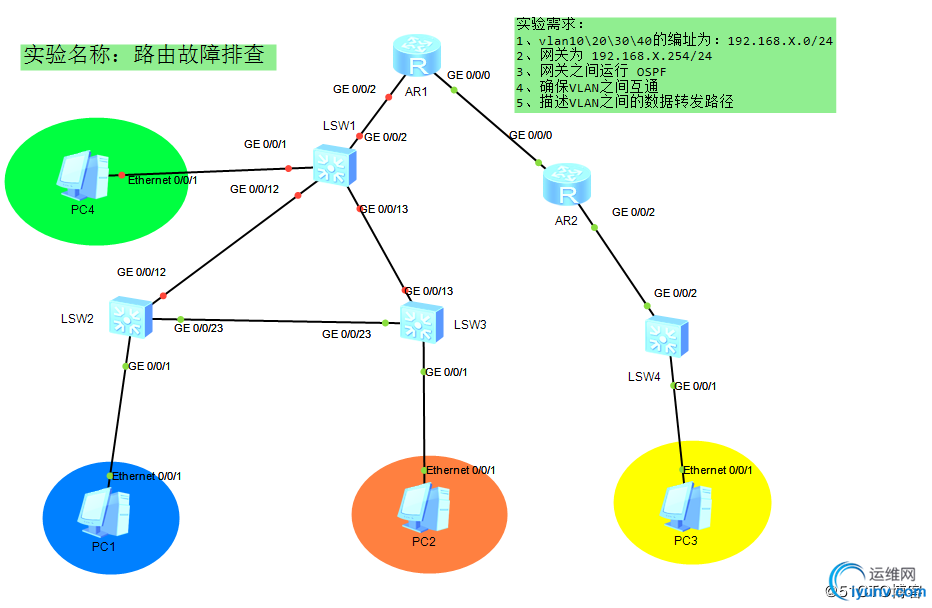

　　拓扑图如下: 图为老师提供 我只能把每个设备的设置截图展示出来

　　原有设置如下：
　　PC1

　　PC2

　　PC3

　　PC4

　　SW1

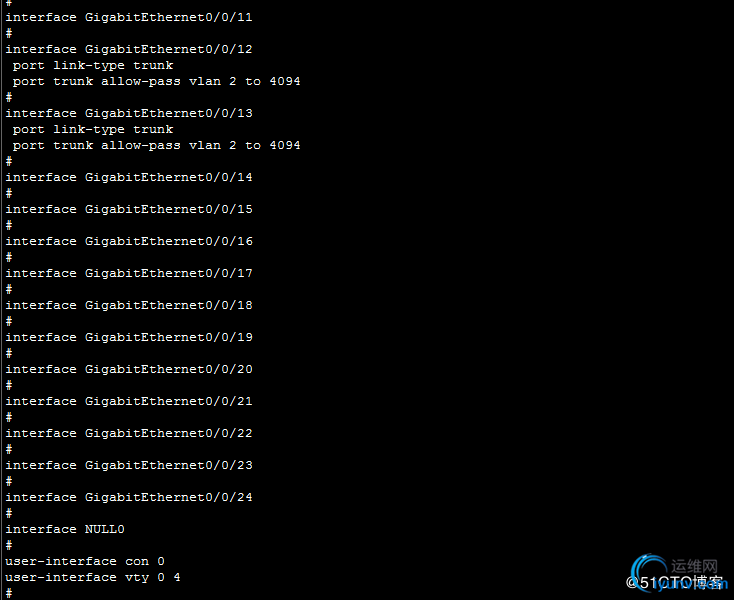

　　SW2:

　　SW3:

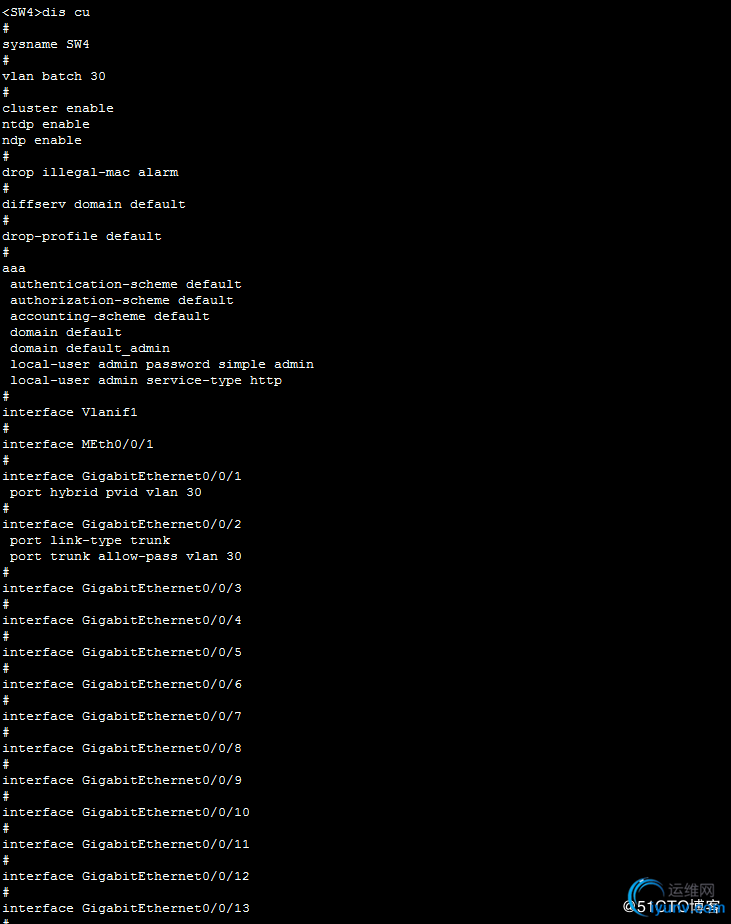

　　SW4:

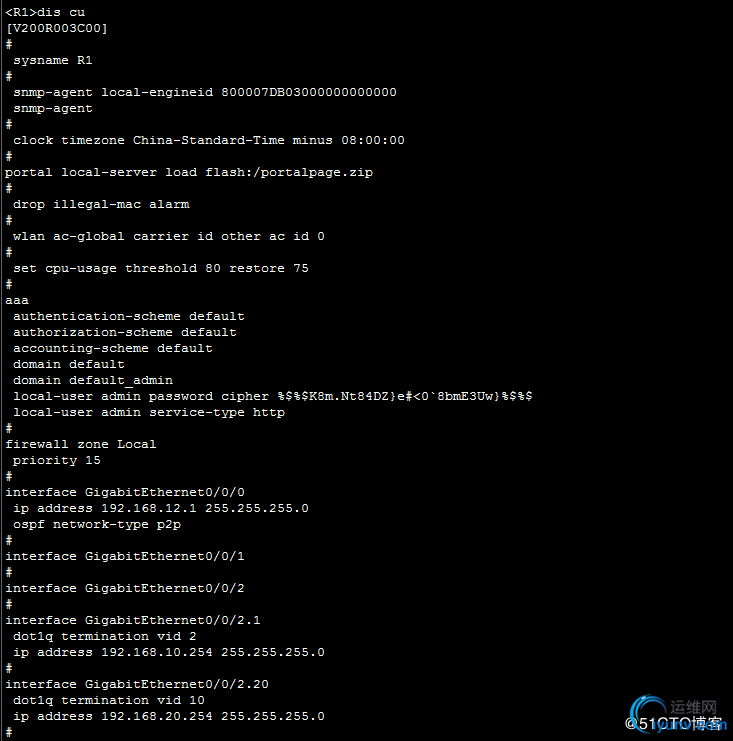

　　R1:

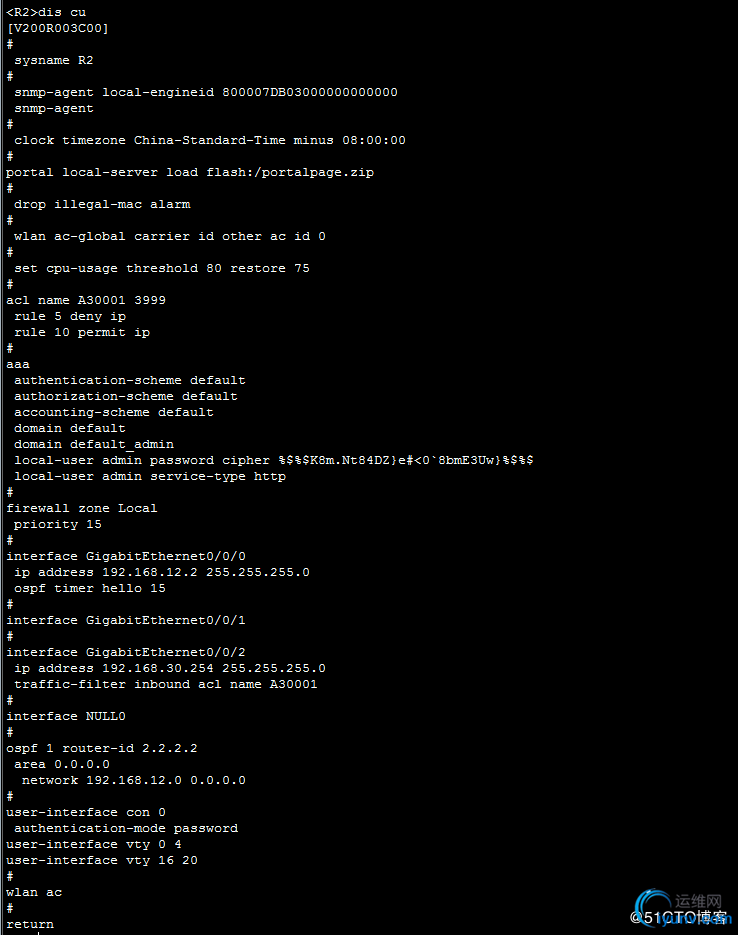

　　R2:

　　排错思路：
　　从底层终端设备往上检查

• 　　检查终端设备


　　PC1未配置网关-修改如下

　　PC2为自动获取IP地址，需要改为静态 手动写入IP地址，子网掩码，网关
　　修改如下：

　　PC3配置正确，无需修改

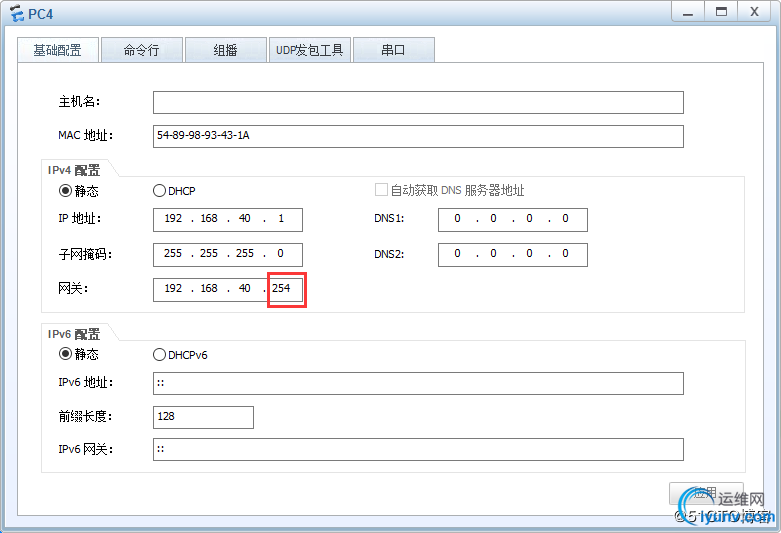

　　PC4网关配置修改为192.168.40.254/24   默认网关规则
　　修改如下：

　　底层终端设备配置完成。
　　2.检查二层交换设备

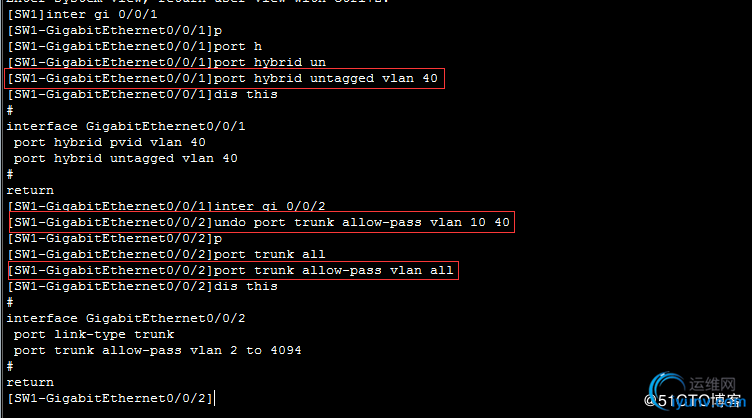

　　SW1： GI 1口连接PC4，配置hybrid链路没有去除标签的命令，
　　GI 2口修改为允许所有VLAN通过，

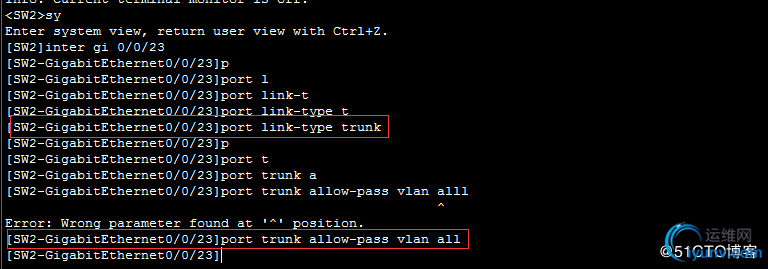

　　SW2：GI 23接口没有配置链路类型，应配置为trunk链路，允许所有VLAN 通过
　　修改如下：

　　SW3： GI 13接口配置为trunk 链路，允许所有VLAN 通过
　　GI 23接口未设置允许所有VLAN 通过
　　修改如下：

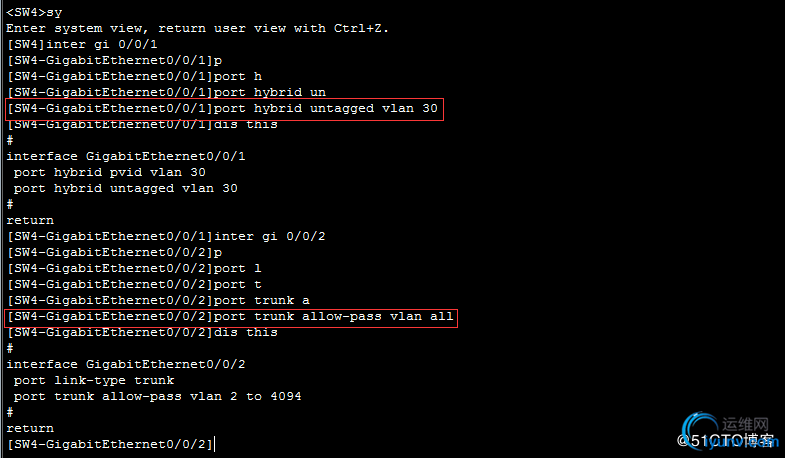

　　SW4：GI 1接口没有去除 VLAN 30标签的命令， 应该去除VLAN 10 20 30 40 的标签
　　GI 2接口只允许VLAN 30通过，应改成允许所有VLAN通过
　　修改如下：

　　二层交换设备修改完成。
　　3.检查三层路由设备
　　R1：1. 子接口vid配置错误，没有开启ARP广播功能
　　2. 没有VLAN 40的子接口，无法接收VLAN 40的信息
　　3.ospf的宣告类型错误，把P2P更改为广播
　　4.ospf没有建立邻居，宣告网段
　　修改如下：
　　配置gi 0/0/2.20

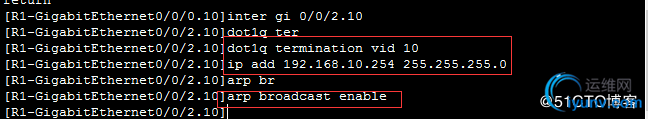

　　配置gi 0/0/2.10

　　配置gi 0/0/2.40

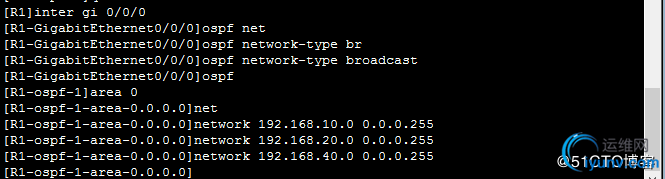

　　配置gi 0/0/0

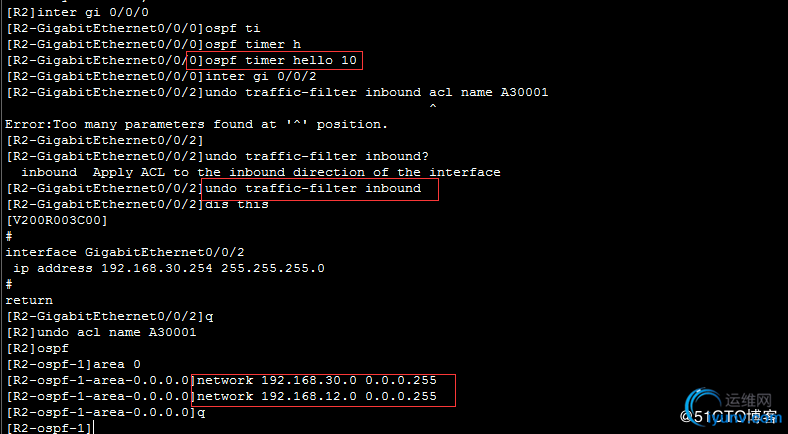

　　R2: 1.hello报文的参数为15 ，修改为10（默认值）
　　2.启用ACL限制所有流量通过，删除此命令
　　3.ospf网段宣告少一个 192.168.30.0望断
　　4.ospf网段192.168.12.0 0.0.0.0通配符错误，应该为192.168.12.2 0.0.0.0/192.168.12.0 0.0.0.255
　　修改如下：

　　测试，验证 保存
