华为交换机私有hybird接口模式：（案例+原理详解）

xsw222

华为交换机私有hybird接口模式：（案例+原理详解）
实验说明：

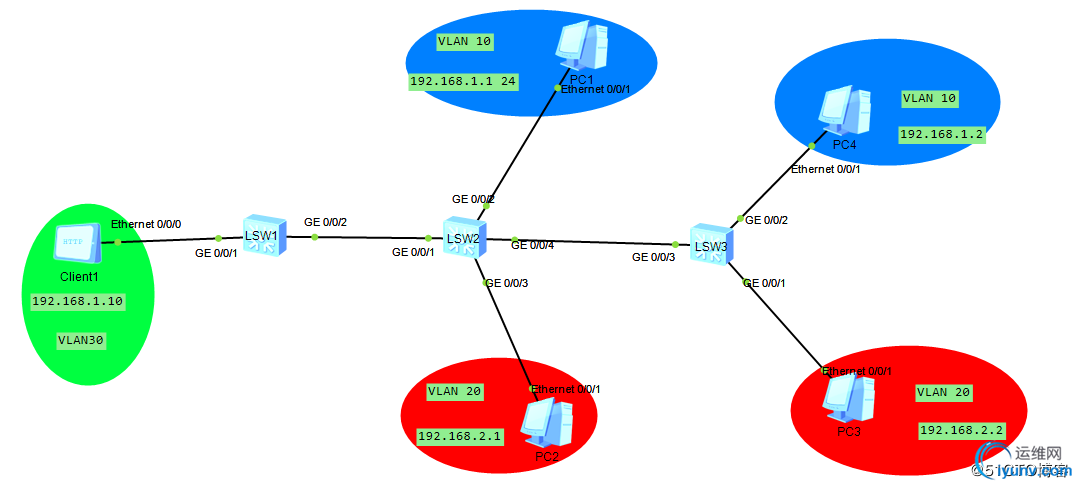

　　准备：如图
　　pc1 pc2同属于VLAN10，配置相应的ip
　　pc3 pc4同属于VLAN20     配置相应的ip
　　Client   属于 VLAN30  配置pc1同网段ip
　　Pc1 pc2 client 属于同网段但是不同VLAN
　　交换机分别新建VLAN 10 20 30
　　目的：实现VLAN间相互通信，
　　VLAN10 VLAN20不能相互访问，
　　VLAN10 VLAN30可以相互访问。
　　过程步骤：

• 实现同VLAN间通信；　　a)  Pc1数据收发过程：pc1——pc4
  　　[H3-GigabitEthernet0/0/2]port hybrid pvid vlan 10
  　　端口加入VLAN 10 ，
  　　[H3-GigabitEthernet0/0/2]port hybrid untagged VLAN 10   设置端口出口数据不打标签（即让其属于vlan10）
  　　[H3-GigabitEthernet0/0/3]port hybrid tagged VLAN 10     在干到路线3口，给pc1发出的没有标签的数据打上VLAN10 的标签，进行转发。
  　　[H2-GigabitEthernet0/0/4]port hybrid tagged VLAN 10     进入sw2的4号口，把H3-3口带VLAN10 标签的数据继续打上VLAN10标签转发到属于VLAN10 的2口。
  　　[H2-GigabitEthernet0/0/2]port hybrid untagged VLAN 10   在H2的2口下面，把VLAN标签拆掉（默认发送到VLAN10 主机）发送到目标主机。
  　　实现pc1和pc4的通信。
  　　b)  同理实现pc2和pc3的通信。

• 　　验证：
  　　同属VLAN10 的 Pc1与pc4通信

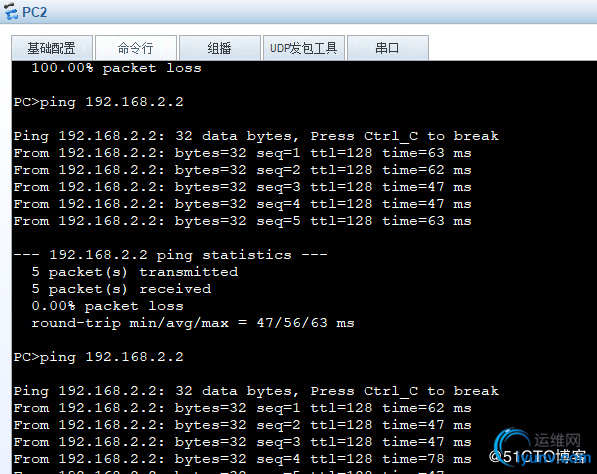

  　　同属VLAN20 的 Pc2与pc3通信




• 实现VLAN 10 和VLAN 30通信　　[H1-GigabitEthernet0/0/2]port hybrid tagged vlan 10 30      进入交换机1干道的2口，所有VLAN 10 30 的数据进行打标签。
  　　[H1-GigabitEthernet0/0/1]port hybrid pvid vlan 30
  　　[H1-GigabitEthernet0/0/1]port hybrid untagged vlan 10   ，设置出口VLAN10的所有数据不打标签（默认转发10数据到 客户端——client）
  　　[H1-GigabitEthernet0/0/1]port hybrid untagged vlan 30，设置出口VLAN30的所有数据不打标签（默认转发10数据到 客户端——client）
  　　[H3-GigabitEthernet0/0/2]port hybrid untagged VLAN 30，  设置端口出口数据不打标签,
  　　[H2-GigabitEthernet0/0/2]port hybrid untagged VLAN 30，设置端口出口数据不打标签,

• 验证：

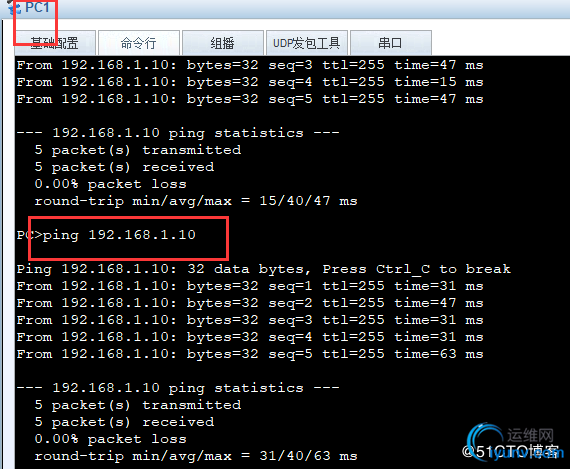

  　　同属VLAN10 的pc1、pc4 与client 通信


　　原理解释：（文字过于冗长，可自行忽略）
　　Hybrid接口：hybrid接口可以承载多个vlan的流量，可用在与PC或交换机相连的接口，与trunk接口的最大区别是可以对任何vlan打标记或不打标记。当hybrid接口接收数据帧时，先判断该数据帧是否有vlan信息，如果有，则看该接口是否对该vlan打标记，如果对该vlan打标记，则直接转发到相应的接口，由相应的接口进行处理；如果没有明确说对该vlan打标记，则丢弃。因为默认情况下，hybrid 接口只允许默认vlan的数据帧通过，如果要允许其它的vlan通过，就要对相应的vlan打标记。如果收到的数据帧没有任何标记，则标记为自己的PVID。在接口上配置对某些vlan标记所起的作用只是允许和不允许该vlan的数据帧通过的问题，在接口上配置为对某些vlan不打标记时只在接口发送数据帧时起作用，当接口收数据时，是不起作用的。hybrid 接口发送数据帧时，若该数据帧有标记，则判断该数据帧的标记vlan和自己是否在同一个vlan，如果是在同一个vlan，则去掉标记后转发；如果该数据帧和自己不在同一个vlan，则判断接口对该数据帧是标记还是不标记，如果是不标记，则去掉标记后再进行转发，如果是标记，则直接转发，若没有明确说明是标记，还是不标记，则直接丢弃。如果要发送的数据帧没有标记，则直接转发。
