华为pat地址转换,以及内网web服务器发布

wskickahn

• 　　实验名称:华为pat地址转换,以及内网web服务器发布

• 　　实验拓扑图:





　　3. 实验目的 :
　　1.使内网通过pat转化出去上外网
　　2.使用静态pat做端口映射,发布web服务器
　　3.配置交换机远程登录
　　4.  地址规划
　　client 1--web : 192.168.1.2 /24
　　gateway 192.168.1.254
　　client 2 : 192.168.1.1 /24
　　gateway  192.168..1.254
　　lsw1管理IP  : 192.168.1.3 /24
　　AR3-网关:192.168.1.254
　　外网 :g0/0/0  : 100.1.1.1/24
　　AR4 :g0/0/0 : 100.1.1.2  g0/0/1 :100.1.2.254
　　外网的客户端client4 :100.1.2.1 /24
　　5. 配置思路 : 据我了解,在现实中一般配置,先配置边界设备,最后配置各终端,所以今天我的思路也变了
　　#   首先配置 AR3网关设备的IP地址,和AR4的IP地址,以及交换机的管理IP地址,最后各个终端的IP地址,然后做PAT转换,使内网可以上外网,最后发布内网web服务器,使外网可以访问,其次最后再配置交换机的telnet功能
　　6 .操作步骤 :
　　首先配置网关设备AR3的IP地址
　　intface 0/0/1
　　ip address 192.168.1.254 255.255.255.0
　　undo shutdown
　　interace 0/0/0
　　ip address 100.1.1.1 255.255.255.0
　　undo shutdown
　　# 配置 AR4的IP地址
　　interface  g0/0/0
　　ip address 100.1.1.2 255.255.255.0
　　undo shutdown
　　interface g0/0/1
　　ip address 100.1.2.254 255.255.255.0
　　undo shutdown
　　# 配置外网客户端的ip地址
　　ip address 100.1.2.1 255.255.255.0
　　undo shutdown
　　# 配置交换机lsw1的管理ip地址
　　interface van 1
　　ip address 192.168.1.3 255.255.255.0 //华为默认接口不能配置ip地址 ,只能配置到虚拟端口
　　#配置web服务器的ip地址,和client2的ip地址
　　ip address 192.168.1.1 255.255.255.0
　　gateway 192.168.1.254  // client2上的配置
　　ip address 192.168.1.2 255.255.255.0
　　gateway  192.168.1.254 //web 服务器的ip地址
　　#  所有的ip地址已经配完
　　# 接下来在网关设备AR3上配置pat地址转换,使内网可以上外网
　　# acl 2000
　　rule 5 permit source 192.168.1.0 0.0.0.255 // 创建acl,所允许转换的地址池
　　interface g0/0/0
　　nat outbund 2000
　　#再到网关设备上配置去往 100.1.2.0网段的默认路由
　　ip route 0.0.0.0 0.0.0.0 100.1.1.2  // nat转化,出去的时候先查路由边,再查nat表,回来的时候正好相反
　　ip route 0.0.0.0 0.0.0.0 192.168.1.254 //因为华为交换机默认配置不了网关，思科的可以，如果要远程管理，必须配置去往外网的路由

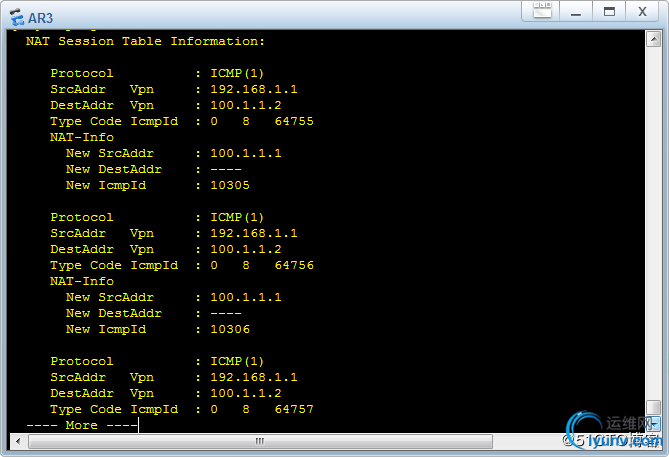

　　#  用命令 display nat session all 测试, 如下图所示

　　#以上图示说明nat已经将内网地址转化
　　# 接下来配置静态pat , 发布内网web服务器    ,以及远程内网核心交换机lsw1，
　　interface g 0/0/0
　　nat server protocol tcp global current-interface 8080 inside 192.168.1.2 80
　　nat server protocol tcp global current-interface 8888 inside 192.168.1.3 23
　　验证与测试 ,从外网客户端上输入:

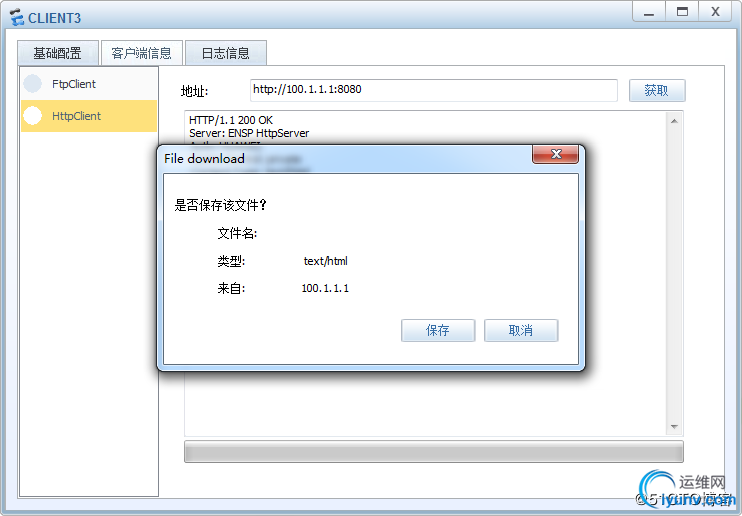

　　http ://100.1.1.1:8080测试 :如下图所示

　　# 接下来配置交换机远程登录功能
　　# user-interface vty 0 4
　　set authentication password simple /cipher  123 //simple :明文,cipher :暗文
　　protocol inbound telnet //打开交换机telnet功能,默认是关闭的,路由器默认是打开的
　　user  privilege level 15 //最高等级为15
　　#在网关设备上远程登录LSW1,如下图所示
　　telnet 192.168.1.3

　　#接下来在AR4上远程登录 lsw1  ：telnet 100.1.1.1 8888 ,如下图所示 ：

　　#以上图示说明已经成功
　　总结 : 其实在现实中用的最多的也就是,pat的动态地址转换,和静态的pat内网服务器发布(也就是端口映射),其他的用的应当不多
　　_______________________________________________________________________________________________________________________________________________________ end
