华为链路捆绑

wdx1992828

　　实验环境：

　　实验1：使用lacp静态协商实现2层链路捆绑：SW1和SW2
　　[SW1]interface Eth-Trunk 1 创建Eth-Trunk 命名为编号1
　　[SW1-Eth-Trunk1]bpdu  enable  开启bpdu
　　[SW1-Eth-Trunk1]mode lacp-static  指定为lacp的静态方式
　　[SW1-Ethernet0/0/10]eth-trunk 1  将端口加入Eth-Trunk
　　[SW1-Ethernet0/0/11]eth-trunk 1
　　[SW1-Ethernet0/0/12]eth-trunk 1
　　[SW1]display eth-trunk 1查看成员
　　[SW2]interface Eth-Trunk 1
　　[SW2-Eth-Trunk1]bpdu  enable
　　[SW2-Eth-Trunk1]mode lacp-static
　　[SW2-Ethernet0/0/10]eth-trunk 1
　　[SW2-Ethernet0/0/11]eth-trunk 1
　　[SW2-Ethernet0/0/12]eth-trunk 1
　　让SW1成为主设备， 在主设备上调整，使 e0/0/12为备份链路。
　　[SW1]lacp priority  100  默认为32768 ，优先级调低就会成为主设备
　　[SW1-Eth-Trunk1]max active-linknumber  2 设置最大活动链路数为2

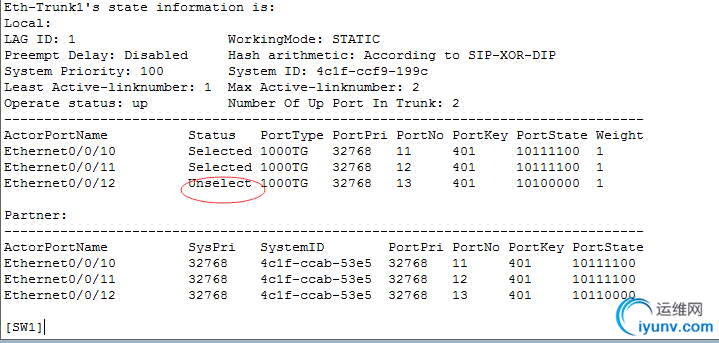

　　[SW1]display eth-trunk 1 此时默认端口数最大的为堵塞,端口的默认优先级也是32768，可以在端口上                          使用lacp priority  100 把优先级调小 从而实现被优先使用。

　　默认权重是平均分配的

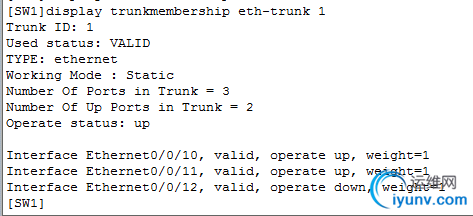

　　[SW1]display trunkmembership eth-trunk 1

　　实验2：手动方式实现2-3层链路捆绑，SW1和AR1
　　[SW1]int Eth-Trunk 2
　　[SW1-GigabitEthernet0/0/1]eth-trunk  2
　　[SW1-GigabitEthernet0/0/2]eth-trunk  2
　　[AR1]interface  Eth-Trunk 2
　　[AR1-Eth-Trunk2]undo  portswitch  把Eth-Trunk 从二层的变成三层的，这样才能把三层的端口添加                                   为成员
　　[AR1-GigabitEthernet0/0/1]eth-trunk 2
　　[AR1-GigabitEthernet0/0/2]eth-trunk 2
　　此时可以为三层的Eth_Teunk 2 直接配置IP地址了
　　[AR1-Eth-Trunk2]ip address 192.168.1.1 24
　　实验3：三层之间绑定:AR1和AR2
　　[AR1]int Eth-Trunk 3
　　[AR1-Eth-Trunk3]undo portswitch
　　[AR1-GigabitEthernet0/0/0]eth-trunk 3
　　[AR1-GigabitEthernet4/0/0]eth-trunk 3
　　[AR2]int Eth-Trunk 3
　　[AR2-Eth-Trunk3]undo portswitch
　　[AR2-GigabitEthernet0/0/0]eth-trunk 3
　　[AR2-GigabitEthernet0/0/1]eth-trunk 3
