1.背景及目的
　　1.当地人员登录维护无法认证授权和审计记录；
　　2.交换机consle口配置本地3A模式登录，可以完全绕开运维堡垒机集中登录；
　　3.没有集中认证授权的方式。
　　为此，需要完善交换机的3A配置，同时使用通用radius协议的服务器来行认证授权。
　　综合考虑，使用思科acs作为radius服务器，配置交换机AAA功能。
2.参考资料
　　主要资料：
　　【交换机在江湖】实战案例十一 HUAWEI S系列交换机AAA特性与Cisco Secure ACS对接指导；
　　http://support.huawei.com/huaweiconnect/enterprise/forum.php?mod=viewthread&tid=299163&page=1#pid1603447
　　《思科ACS5.2破解安装》
　　华为RADIUS属性
　　http://blog.sina.com.cn/s/blog_5fc93bc00102w9dr.html
3.交换机配置
　　以9L用户接入交换机HW2700_9F_enduser,10.245.0.16为例进行配置测试。
　　以下为交换机配置：
　　[Switch] radius-server template 1                   #模板1
　　Switch-radius-1] radius-server authentication 172.31.101.30 1812  //指定ACS的IP地址和端口号
　　[Switch-radius-1] radius-server shared-key cipher xxxx  //指定ACS的共享密钥，需要与ACS上配置一致
　　[Switch-radius-1] quit
　　如果ACS上保存的用户名不包含域名，还需要配置命令undo radius-server user-name domain-included使设备向RADIUS服务器发送的报文中的用户名不包含域名。
　　[Switch] aaa
　　[Switch-aaa] authentication-scheme 1
　　[Switch-aaa-authen-sch1] authentication-mode radius local       #使用本地及radius共同认证
　　[Switch-aaa-authen-sch1] quit
在默认管理域下引用AAA认证方案和RADIUS服务器模板。
　　管理员用户（通过Telnet、SSH、FTP、HTTP、Terminal等方式的接入用户）使用默认管理域认证。
　　缺省情况下，默认管理域为default_admin。
　　[Switch-aaa] domain default_admin                   #使用“default_admin”域进行认证
　　[Switch-aaa-domain-huawei.com] radius-server 1
　　[Switch-aaa-domain-huawei.com] authentication-scheme 1     #认证模板1
　　[Switch-aaa-domain-huawei.com] quit
　　[Switch-aaa] quit
4.思科ACS安装
　　详细参考附件《思科ACS5.2破解安装》
　　注意：
　　1.需要自行下载破解授权文件
　　2.无需升级
　　3.需要自行调整时间，调整方式如下：

5.思科ACS5,2配置
　　web登录地址为http://172.31.101.30/acsadmin,使用IE7版本以上的内核的浏览登录效果最佳，使用其他浏览器登录会有各种异常。
5.1.登录首页

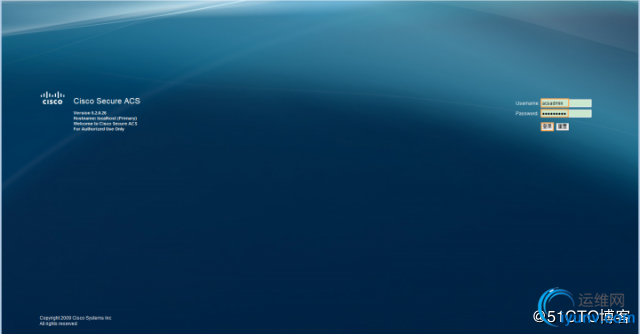

　　登录首页如下图所示：

　　（图：登录首页）
5.2.添加接入设备

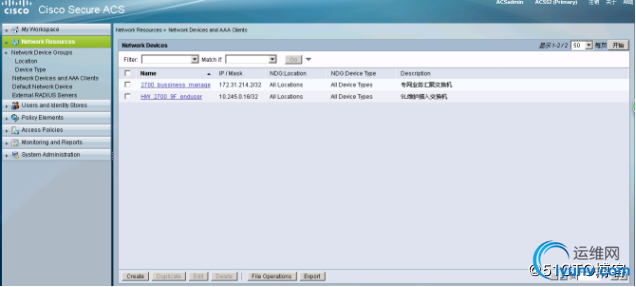

　　单击导航树中的“Network Resources > Network Devices and AAA clients > Creat”菜单，创建客户端“HW_2700_9F_enduser”ip地址10.245.0.16，对应交换机。

　　（图：网络设备与AAA客户端配置页面）

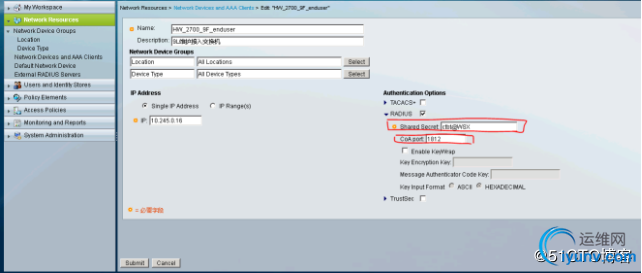

　　（图：配置客户端选项）
　　注意：
　　1．“Authentication Options”点击”RADIUS”打勾；
　　2．“Shared Secret:”配置为ctbt@WSX,是与交换机配置相同的共享密钥；
　　3．“CoA port:”配置为1812，表明使用1812端口进行通信。
5.3.添加接入用户

　　单击导航树中的“Users and>

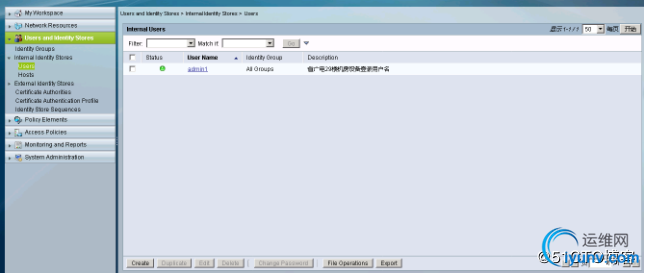

　　（图：用户配置界面）
　　输入接入用户的用户名、密码，再次输入密码，并单击“Submit”。用户密码为设备登录的用户密码：

　　（图：配置admin1的用户密码）
5.4.添加认证授权模板
　　单击导航树中的“Policy Elements > Authorization and Permissions > Network Access > Authorization Profiles > Creat”菜单，添加认证授权模板。
　　选择“Policy Elements > Authorization and Permissions > Authorization Profiles”。

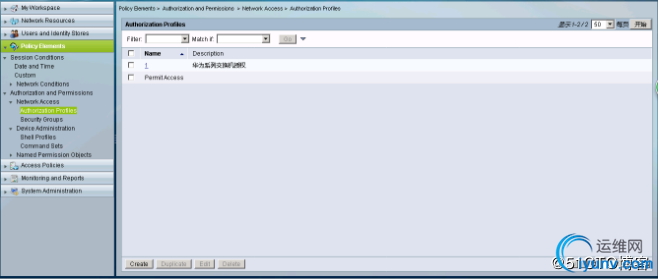

　　（图：授权界面）

　　（图：授权配置）
5.4.1.认证授权模板的“RADIUS Attributes”

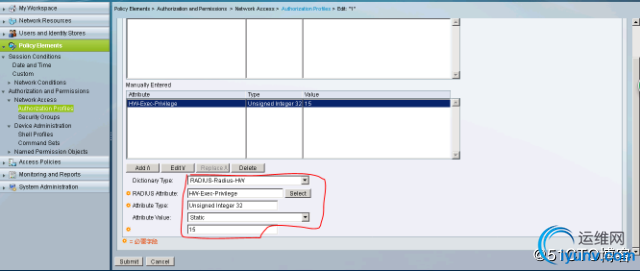

　　认证授权属性需要自行选择配置并定义，如下图所示：

　　（图：配置RADIUS Attributes）
　　注意
　　1.“Attribute Type:”输入Unsigned Integer 32；

• “Attribute Value:”输入15，代表授权用户的权限级别为15，最高；5.4.2.华为私有radius协议的配置
  　　协议RFC2865、RFC2866和RFC3576标准规定了RADIUS标准属性，所有主流设备厂商基本上都支持。但是需要配置华为的授权模版，则需要自行配置华为的私有radius协议，在思科acs5.2中，没有华为的私有radius协议，需要自行配置。
  　　RADIUS协议具有良好的可扩展性，协议（RFC2865）中定义的26号属性（Vendor-Specific）用于设备厂商对RADIUS进行扩展，以实现标准RADIUS没有定义的功能。RADIUS扩展属性中包含各个设备厂商的厂商代号Vendor-ID，华为公司的Vendor-ID是2011。
  　　详细的radius协议说明，请看附件。
  　　为此，需要在acs中新建radius协议来满足要求。
  　　选择“System Administration > Dictionaries> Protocols>RADIUS>RADIUS VSA”进入协议配置界面。



  　　（图：协议配置）

  　　点击”Create”，命名为“Radius-HW”，“Vendor>


  　　（图：创建协议）
  　　协议创建完毕后，点击导航栏中的“Radius-HW”，创建radius  属性。



  　　（图：RADIUS DICTIONARY界面）

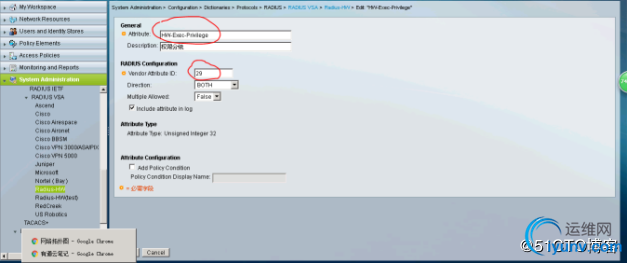

  　　华为RADIUS扩展属性有不同ID,代表不同的授权功能，本次只用用户级别授权，名称为“HW-Exec-Privilege”，ID为29，如下图所示：



  　　（图：华为私有radius属性说明）
  　　点击“creat”，创建radius模版，命名为HW-EXEC-Privilege”，表示使用用户授权级别。



  　　（图：radius属性配置）
  　　完成这些配置后，即可在前面选择到华为的私有radius属性。
  5.5.添加接入策略，将用户和认证授权模板绑定
  　　新建接入业务，单击导航树中的“Access Policies > Access Services > Creat”菜单



  　　（图：接入策略界面）
  　　注意，有绿色的圆形指示灯图标说明该接入策略已经完成配置，并绑定使用。
  　　配置接入业务：指定通信方式为“Network Access”和指定用户接入使用的协议，本次配置名称为“华为交换机3A”。



  　　（图：创建接入策略）
  　　注意：”Service Type”选择“Network Access”，“Policy Struncture”点击“Identiy”和“A uthorization”打勾，表示使用ID识别和授权。
  　　在Allowed Protocols中选择接入用户的协议，一般为图中前五种。



  　　（图：选择接入用户协议）
  　　新建规则，单击导航树中的“Access Policies > Access Services > Service Selection Rules”，命名为rule1



  　　（图：新建规则）
  　　Protocol选择“match”>“Radius”,Results选择“华为交换机3A”



  　　（图：配置规则）

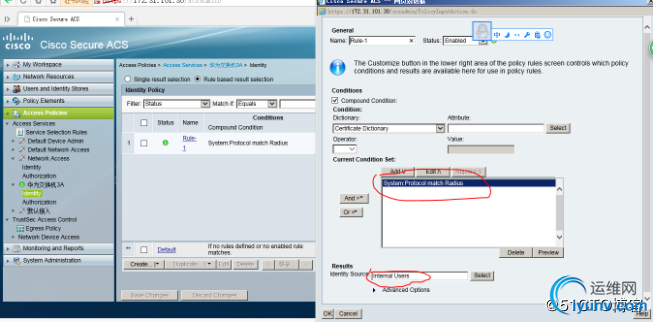

  　　选择刚才新建的接入业务“华为交换机3A”，并单击“Identity”，新建“Identity”的规则,命名为R ule 1。



  　　（图：配置idetity）
  　　注意：
  　　协议选择radius,identity source选择internal uses;
  　　选择刚新建的接入业务“华为交换机3A”，并单击“Authorization”，配置管理员对应的认证规则。



  　　（图：配置A uthorizaton）
  6.测试
  　　交换机测试：
  　　登录交换机后，使用命令test-aaa admin1 xxxxxxxx radius-template  1，成功后，结果如下：



  　　（图：交换机测试结果）
  　　使用命令，display local-user username  admin1，查看授权结果，为最高15。



  　　（图：交换机测试结果）
  　　在ACS查看radius相关记录

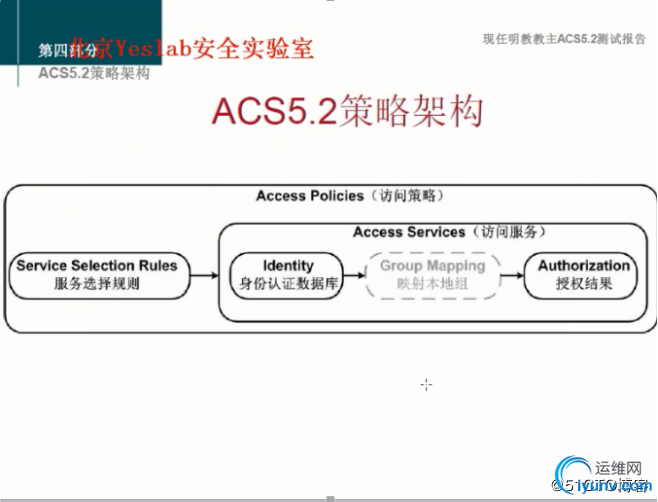

  7.ACS策略架构
