华为模拟器链路捆绑

天成1

　　最后能够全网互通
　　网络拓扑图：

　　注明：实验使用华为eNSP模拟器
　　实验步骤：
　　首先我们要完成拓扑图，实验所用的AR3260只有三个G口为了保证有路由器有足够的结构让我们进行链路捆绑，要给它添加板卡

　　注：链路捆绑两端接口相同类型，捆绑接口相同类型
　　接下来，进入命令配置过程
　　1、对LSW1进行配置
　　<Huawei>system-view进入配置模式
　　[Huawei]vlan bat 10 20根据要求创建vlan
　　[Huawei]int e0/0/1
　　[Huawei-Ethernet0/0/1]port hybrid pvid vlan 10
　　[Huawei-Ethernet0/0/1]port hybrid untagged vlan 10
　　把这个接口做上vlan10的标记，传给PC机的时候脱了vlan10的标签
　　[Huawei]int Eth-Trunk 1
　　[Huawei-Eth-Trunk1]trunkport g 0/0/1 to 0/0/2
　　将连接AR1两个G口进行捆绑
　　[Huawei-Eth-Trunk1]port hybrid tagged vlan 10 20
　　做中继，数据帧通过的时候可以打上vlan10和vlan20的标签
　　[Huawei-Eth-Trunk1]int eth2
　　[Huawei-Eth-Trunk2]trunkport e 0/0/2 to 0/0/3
　　[Huawei-Eth-Trunk2]port hybrid tagged vlan 10 20
　　2、对LSW2进行配置
　　<Huawei>sy
　　[Huawei]vlan bat 10 20
　　[Huawei]int eth2
　　[Huawei-Eth-Trunk2]trunkport e 0/0/2 to 0/0/3
　　[Huawei-Eth-Trunk2]port hybrid tagged vlan 10 20
　　[Huawei]int e0/0/1
　　[Huawei-Ethernet0/0/1]port hybrid pvid vlan 20
　　[Huawei-Ethernet0/0/1]port hybrid untagged vlan 20
　　3、对AR1进行配置
　　<Huawei>sy
　　[Huawei]int eth1
　　[Huawei-Eth-Trunk1]undo portswitch
　　把二层交换变成三层交换
　　[Huawei-Eth-Trunk1]trunkport g 0/0/0 to 0/0/1
　　做链路捆绑
　　[Huawei-Eth-Trunk1]int eth1.10
　　做单臂路由，把一个主接口划分若干子接口作网关
　　[Huawei-Eth-Trunk1.10]dot1q termination vid 10
　　封装802.1q协议，并把这个子接口划分到vlan10
　　[Huawei-Eth-Trunk1.10]ip add 192.168.10.1 24
　　配置ip地址子网掩码
　　[Huawei-Eth-Trunk1.10]arp broadcast enable
　　打开arp广播
　　[Huawei-Eth-Trunk1.10]int eth1.20
　　[Huawei-Eth-Trunk1.20]dot1q termination vid 20
　　[Huawei-Eth-Trunk1.20]ip add 192.168.20.1 24
　　[Huawei-Eth-Trunk1.20]arp broadcast enable
　　[Huawei]int eth1.10
　　[Huawei-Eth-Trunk1.10]dhcp enable
　　开启DHCP
　　[Huawei-Eth-Trunk1.10]dhcp select interface
　　从接口地址池通过dhcp自动获取ip地址，这个接口属于vlan10，vlan10的成员将通过它获取ip
　　[Huawei-Eth-Trunk1.10]dhcp server dns-list 1.1.1.1
　　DNS服务器的地址
　　[Huawei-Eth-Trunk1.10]qu
　　注：基于接口的DHCP
　　[Huawei]ip pool 20
　　创建地址池
　　[Huawei-ip-pool-20]network 192.168.20.0 mask 24
　　定义网段，子网掩码
　　[Huawei-ip-pool-20]gateway-list 192.168.20.1网关
　　[Huawei-ip-pool-20]dns-list 2.2.2.2DNS服务器地址
　　[Huawei-ip-pool-20]int eth1.20
　　[Huawei-Eth-Trunk1.20]dhcp enable进接口打开DHCP，也可直接在全局打开
　　[Huawei]int eth1.20
　　[Huawei-Eth-Trunk1.20]dhcp select global
　　从全局的地址池获取ip地址，这个接口属于vlan20，vlan20的成员通过他获取ip
　　[Huawei-Eth-Trunk1.20]int eth3
　　[Huawei-Eth-Trunk3]undo portswitch
　　[Huawei-Eth-Trunk3]trunkport g0/0/2
　　[Huawei-Eth-Trunk3]trunkport g4/0/0
　　[Huawei-Eth-Trunk3]ip add 192.168.2.1 24
　　做与AR2之间的链路捆绑，并配置ip地址
　　注：基于全局地址池的DHCP
　　4、对AR2进行配置
　　<Huawei>sy
　　[Huawei]int eth3
　　[Huawei-Eth-Trunk3]undo portswitch
　　[Huawei-Eth-Trunk3]trunkport g 0/0/0 to 0/0/1
　　[Huawei-Eth-Trunk3]ip add 192.168.2.2 24
　　[Huawei]ip route-static 192.168.10.0 255.255.255.0 192.168.2.1
　　[Huawei]ip route-static 192.168.20.0 255.255.255.0 192.168.2.1
　　最后添加静态路由，实验AR2与PC机的通信
　　实验验证：
　　两台PC机的通信

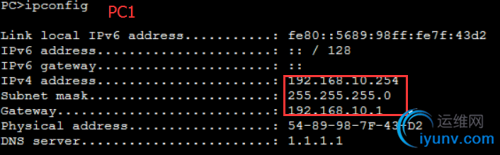

选用dhcp方式

　　从PC1与全网通信

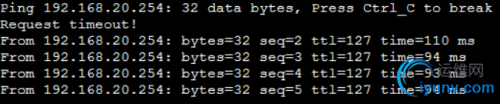

　　与PC2

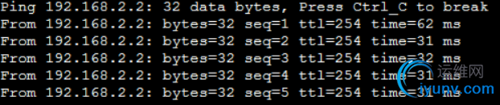

　　与AR2

　　实验总结：
　　1、PC机接受以太网数据帧必须脱掉vlan的标签（untagged），而中继口需要封装所需vlan标签实现通信（tagged）
　　2、与思科设备不同的是华为路由器在做单臂路由时需要手动开启arp广播（arp broadcast enable）
　　3、路由器默认为二层交换，需要转成三层交换（undo portswitch）
　　4、DHCP可在全局打开，也可在指定端口打开
　　5、全网互通时可不要忘了在路由器添加静态路由
