​VRRP 虚拟路由冗余协议（华为）

lichaoyue888

　　VRRP:
　　虚拟路由冗余协议(Virtual Router Redundancy Protocol）
　　实验目的:
　　在多个路由器之间运行，
　　可以虚拟出一个或者多个网关IP地址(虚拟路由器)；
　　从而实现内网不同网段之间的互通；
　　实验思路：
　　1、运行VRRP的“多个”路由器之间通过 VRRP 报文的交互，从而选择
　　出一个最牛的路由器，作为 Master 路由器 ，以后就用来这个设备
　　来转发数据包；
　　2、Master 路由器，仅仅只有一个；其他的路由器称之为 backup 路由器；
　　3、同时，Master 和 Backup 路由器，会产生一个虚拟的路由器，也就是一个
　　虚拟的IP地址；
　　实验编址：
设备接口IP地址子网掩码网关　　路由器R7
GE0/0/0192.168.10.250255.255.255.0N/AGE0/0/1192.168.30.1255.255.255.0N/A　　路由器R8
GE0/0/0192.168.10.251255.255.255.0N/AGE0/0/1192.168.20.1255.255.255.0N/A　　路由器R9
GE0/0/0192.168.20.2255.255.255.0N/AGE0/0/1192.168.30.2255.255.255.0N/A客户端pc1Eehernet0/0/1192.168.10.1255.255.255.0192.168.10.254客户端pc2Eehernet0/0/1192.168.10.2255.255.255.0192.168.10.254　　实验过程：

　　R8配置：
　　<Huawei>system-view                                                                                     //进入系统视图
　　[Huawei]interface GigabitEthernet 0/0/0                                                        //进入端口0/0/0
　　[Huawei-GigabitEthernet0/0/0]ip address 192.168.10.251 255.255.255.0      //配置IP
　　[Huawei-GigabitEthernet0/0/0]quit                                                                 //退回
　　[Huawei]interface GigabitEthernet 0/0/1                                                         // 进入端口0/0/1
　　[Huawei-GigabitEthernet0/0/1]ip address 192.168.20.1 255.255.255.0           //配置IP
　　[Huawei-GigabitEthernet0/0/1]quit                                                                  //退回
　　[Huawei]interface GigabitEthernet 0/0/0                                                          //进入端口0/0/0
　　[Huawei-GigabitEthernet0/0/0]vrrp vrid 1 virtual-ip 192.168.10.254               //配置vrrp虚拟网关
　　[Huawei-GigabitEthernet0/0/0]vrrp vrid 1 priority 110                                    //配置优先级
　　[Huawei-GigabitEthernet0/0/0]quit                                                                    //退回
　　[Huawei]ospf 1                                                                                                    //配置ospf动态路由协议
　　[Huawei-ospf-1]area 0                                                                                        //配置区域 0
　　[Huawei-ospf-1-area-0.0.0.0]network 192.168.20.0 0.0.0.255                            //宣告链路所在网段
　　[Huawei-ospf-1-area-0.0.0.0]network 192.168.10.0 0.0.0.255                             //宣告链路所在网段
　　R7配置：
　　<Huawei>system-view                                                                                       //进入系统视图
　　[Huawei]interface GigabitEthernet 0/0/0                                                         //进入端口0/0/0
　　[Huawei-GigabitEthernet0/0/0]ip address 192.168.10.251 255.255.255.0      //配置IP
　　[Huawei-GigabitEthernet0/0/0]quit                                                                 //退回
　　[Huawei]interface GigabitEthernet 0/0/1                                                        // 进入端口0/0/1
　　[Huawei-GigabitEthernet0/0/1]ip address 192.168.20.1 255.255.255.0              //配置IP
　　[Huawei-GigabitEthernet0/0/1]quit                                                                  //退回
　　[Huawei]interface GigabitEthernet 0/0/0                                                          //进入端口0/0/0
　　[Huawei-GigabitEthernet0/0/0]vrrp vrid 1 virtual-ip 192.168.10.254               //配置vrrp虚拟网关
　　[Huawei]ospf 1                                                                                                    //配置ospf动态路由协议
　　[Huawei-ospf-1]area 0                                                                                        //配置区域 0
　　[Huawei-ospf-1-area-0.0.0.0]network 192.168.30.0 0.0.0.255                            //宣告链路所在网段
　　[Huawei-ospf-1-area-0.0.0.0]network 192.168.10.0 0.0.0.255                              //宣告链路所在网段
　　P9配置：
　　<Huawei>system-view                                                                                       //进入系统视图
　　[Huawei]interface GigabitEthernet 0/0/0                                                         //进入端口0/0/0
　　[Huawei-GigabitEthernet0/0/0]ip address 192.168.10.251 255.255.255.0      //配置IP
　　[Huawei-GigabitEthernet0/0/0]quit                                                                 //退回
　　[Huawei]interface GigabitEthernet 0/0/1                                                        // 进入端口0/0/1
　　[Huawei-GigabitEthernet0/0/1]ip address 192.168.20.1 255.255.255.0              //配置IP
　　[Huawei-GigabitEthernet0/0/1]quit                                                                  //退回
　　[Huawei]ospf 1                                                                                                    //配置ospf动态路由协议
　　[Huawei-ospf-1]area 0                                                                                        //配置区域 0
　　[Huawei-ospf-1-area-0.0.0.0]network 192.168.30.0 0.0.0.255                            //宣告链路所在网段
　　[Huawei-ospf-1-area-0.0.0.0]network 192.168.20.0 0.0.0.255                              //宣告链路所在网段
　　4、验证、测试、保存
　　[Huawei]display vrrp

        R8/R9

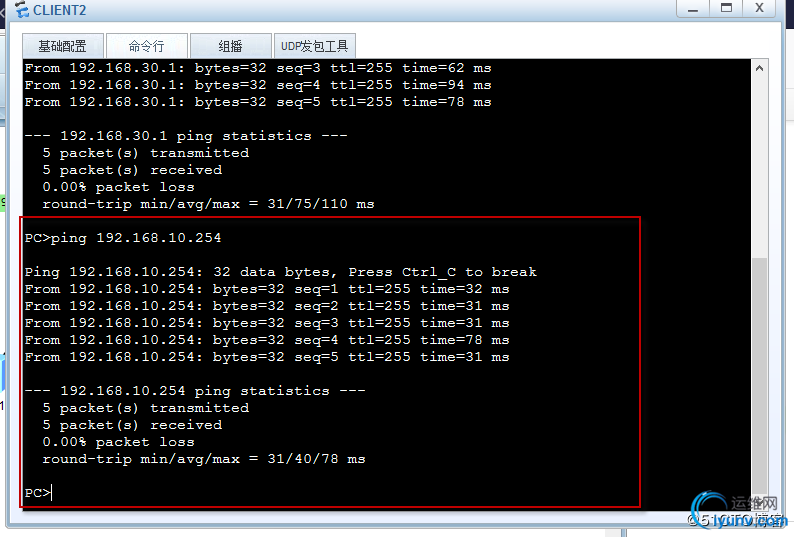

　　PC:
　　ping 192.168.10.254

　　R8/R9
　　保存：
　　<Huawei>save
