　　实验名称：OSPF多区域配置（华为）
　　作用：增强OSPF网络的稳定性；节省每一个设备的资源；
　　重要：骨干区域只能为“0” ！！！
　　环境:路由器6台；

　　步骤如下：
　　一：分别设置不同IP网段和LoopBack回环端口；
　　IP和回环端口地址 如下：
　　骨干区域R1：GE 0/0/0 IP：192.168.1.1；  GE 0/0/1 IP：192.168.4.1；
　　回环端口：IP：192.168.10.1；
　　骨干区域R2：GE 0/0/0 IP：192.168.1.2；  GE 0/0/1 IP：192.168.2.1；
　　回环端口：IP：192.168.20.2；
　　特殊区域R3：GE 0/0/0 IP：192.168.2.2；  GE 0/0/1 IP：192.168.3.1；
　　回环端口：IP：192.168.30.3；
　　特殊区域R4：GE 0/0/0 IP：192.168.3.2；
　　回环端口：IP：192.168.40.4；
　　普通区域R5：GE 0/0/0 IP：192.168.4.2；   GE 0/0/1 IP：192.168.5.1；
　　回环端口：IP：192.168.50.5；
　　普通区域R6：GE 0/0/0 IP：192.168.5.2；
　　回环端口：IP：192.168.60.6；
　　二：命令如下：
　　R1：<Huawei>system-view  进入特权模式；
　　[R1]interface GigabitEthernet 0/0/0 进入端口模式；
　　[R1-GigabitEthernet0/0/0]undo shutdown开启端口；
　　[R1-GigabitEthernet0/0/0]ip address 192.168.1.1 255.255.255.0  配置端口IP及                                                    子网掩码；
　　[R1-GigabitEthernet0/0/0] q 退出端口；
　　[R1]interface GigabitEthernet 0/0/1 进入端口模式；
　　[R1-GigabitEthernet0/0/1]undo shutdown开启端口；
　　[R1-GigabitEthernet0/0/1]ip address 192.168.4.1 255.255.255.0  配置端口IP及                                                    子网掩码；
　　[R1-GigabitEthernet0/0/1] q 退出端口；
　　[R1]interface LoopBack 0 进入回环端口；
　　[R1-LoopBack0]ip address 192.168.10.1 255.255.255.0 配置回环端口IP地址；
　　[R1 -LoopBack0]q返回到上一模式；
　　[R1]ospf 1 进入ospf1；
　　[R1-ospf-1]area 0  进入0区；
　　[R1-ospf-1-area-0.0.0.0]network 192.168.1.1 0.0.0.宣告
　　[R1-ospf-1-area-0.0.0.0]network 192.168.10.1 0.0.0.0宣告
　　[R1-ospf-1-area-0.0.0.0]q 返回到上一模式；
　　[R1-ospf-1]area 8进入8区；
　　[R1-ospf-1-area-0.0.0.8]network 192.168.50.5 0.0.0.0宣告
　　[R1]save 保存配置；
　　R2：<Huawei>system-view  进入特权模式；
　　[R2]interface GigabitEthernet 0/0/0 进入端口模式；
　　[R2-GigabitEthernet0/0/0]undo shutdown开启端口；
　　[R2-GigabitEthernet0/0/0]ip address 192.168.1.2 255.255.255.0  配置端口IP及                                                     子网掩码；
　　[R2-GigabitEthernet0/0/0] q返回到上一模式；
　　[R2]interface GigabitEthernet 0/0/1 进入端口模式；
　　[R2-GigabitEthernet0/0/1]undo shutdown开启端口；
　　[R2-GigabitEthernet0/0/1]ip address 192.168.2.1 255.255.255.0  配置端口IP及                                                    子网掩码；
　　[R2-GigabitEthernet0/0/1] q返回到上一模式；
　　[R2]interface LoopBack 0 进入回环端口；
　　[R2-LoopBack0]ip address 192.168.20.2 255.255.255.0 配置回环端口IP地址；
　　[R2-LoopBack0]q返回到上一模式；
　　[R2]ospf 1进入ospf；
　　[R2-ospf-1]area 0进入0区；
　　[R2-ospf-1-area-0.0.0.0]network 192.168.1.2 0.0.0.0；
　　[R2-ospf-1-area-0.0.0.0]network 192.168.20.2 0.0.0.0；
　　[R2-ospf-1-area-0.0.0.0]q返回到上一模式；
　　[R2-ospf-1]area 9进入9区；
　　[R2-ospf-1-area-0.0.0.9]network 192.168.2.1 0.0.0.0；
　　[R2-ospf-1-area-0.0.0.9]stub no-summary 划分完全末节区域；
　　（只在ABR中对应的区域操作）（特殊区域）；
　　[R2]save 保存配置；
　　R3：<Huawei>system-view  进入特权模式；
　　[R3]interface GigabitEthernet 0/0/0 进入端口模式；
　　[R3-GigabitEthernet0/0/0]undo shutdown开启端口；
　　[R3-GigabitEthernet0/0/0]ip address 192.168.2.2 255.255.255.0  配置端口IP及                                                    子网掩码；
　　[R3-GigabitEthernet0/0/0] q 退回到上一模式；
　　[R3]interface GigabitEthernet 0/0/1 进入端口模式；
　　[R3-GigabitEthernet0/0/1]undo shutdown开启端口；
　　[R3-GigabitEthernet0/0/1]ip address 192.168.3.1 255.255.255.0  配置端口IP及                                                    子网掩码；
　　[R3-GigabitEthernet0/0/1] q 退出端口；
　　[R3]interface LoopBack 0 进入回环端口；
　　[R3-LoopBack0]ip address 192.168.30.3 255.255.255.0 配置回环端口IP地址；
　　[R3-LoopBack0]q返回到上一模式；
　　[R3]ospf 1进入ospf；
　　[R3-ospf-1]area 9进入9区；
　　[R3-ospf-1-area-0.0.0.9]network 192.168.2.2 0.0.0.0；
　　[R3-ospf-1-area-0.0.0.9]network 192.168.3.1 0.0.0.0；
　　[R3-ospf-1-area-0.0.0.9]network 192.168.30.3 0.0.0.0；
　　[R3-ospf-1-area-0.0.0.9]stub  （划分特殊区域）；
　　[R3]save 保存配置；
　　R4：<Huawei>system-view  进入特权模式；
　　[R4]interface GigabitEthernet 0/0/0 进入端口模式；
　　[R4-GigabitEthernet0/0/0]undo shutdown开启端口；
　　[R4-GigabitEthernet0/0/0]ip address 192.168.3.2 255.255.255.0  配置端口IP及                                                    子网掩码；
　　[R4-GigabitEthernet0/0/0] q 退回到上一模式；
　　[R4]interface LoopBack 0 进入回环端口；
　　[R4-LoopBack0]ip address 192.168.40.1 255.255.255.0 配置回环端口IP地址；
　　[R4-LoopBack0]q返回到上一模式；
　　[R4]ospf 1进入ospf；
　　[R4-ospf-1]area 9进入9区；
　　[R4-ospf-1-area-0.0.0.9]network 192.168.3.2 0.0.0.0；
　　[R4-ospf-1-area-0.0.0.9]network 192.168.40.4 0.0.0.0；
　　[R4-ospf-1-area-0.0.0.9]stub  （划分特殊区域）
　　[R4]save 保存配置；
　　R5：<Huawei>system-view  进入特权模式；
　　[R5]interface GigabitEthernet 0/0/0 进入端口模式；
　　[R5-GigabitEthernet0/0/0]undo shutdown开启端口；
　　[R5-GigabitEthernet0/0/0]ip address 192.168.4.2 255.255.255.0  配置端口IP及                                                   子网掩码；
　　[R5-GigabitEthernet0/0/0] q 退回到上一模式；
　　[R5]interface GigabitEthernet 0/0/1 进入端口模式；
　　[R5-GigabitEthernet0/0/1]undo shutdown开启端口；
　　[R5-GigabitEthernet0/0/1]ip address 192.168.5.1 255.255.255.0  配置端口IP及                                                    子网掩码；
　　[R5-GigabitEthernet0/0/1] q 退出端口；
　　[R5]interface LoopBack 0 进入回环端口；
　　[R5-LoopBack0]ip address 192.168.50.5 255.255.255.0 配置回环端口IP地址；
　　[R5-LoopBack0]q返回到上一模式；
　　[R5]ospf 1进入ospf；
　　[R5-ospf-1]area 8进入8区；
　　[R5-ospf-1-area-0.0.0.8]network 192.168.4.2 0.0.0.0；
　　[R5-ospf-1-area-0.0.0.8]network 192.168.5.1 0.0.0.0；
　　[R5-ospf-1-area-0.0.0.8]network 192.168.50.5 0.0.0.0；
　　[R5]save 保存配置；
　　R6：<Huawei>system-view  进入特权模式；
　　[R6]interface GigabitEthernet 0/0/0 进入端口模式；
　　[R6-GigabitEthernet0/0/0]undo shutdown开启端口；
　　[R6-GigabitEthernet0/0/0]ip address 192.168.5.2 255.255.255.0  配置端口IP及                                                    子网掩码；
　　[R6-GigabitEthernet0/0/0] q 退回到上一模式；
　　[R6]interface LoopBack 0 进入回环端口；
　　[R6-LoopBack0]ip address 192.168.60.6 255.255.255.0 配置回环端口IP地址；
　　[R6-LoopBack0]q返回到上一模式；
　　[R6]ospf 1进入ospf；
　　[R6-ospf-1]area 8进入8区；
　　[R6-ospf-1-area-0.0.0.8]network 192.168.5.2 0.0.0.0；
　　[R6-ospf-1-area-0.0.0.8]network 192.168.60.6 0.0.0.0；
　　[R6]save 保存配置；
　　三：进行验证测试：
　　R2：骨干与特殊区域查看

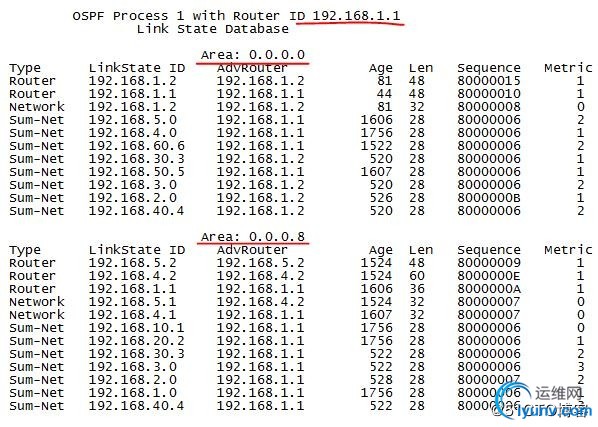

　　R1：骨干区域与普通区域查看

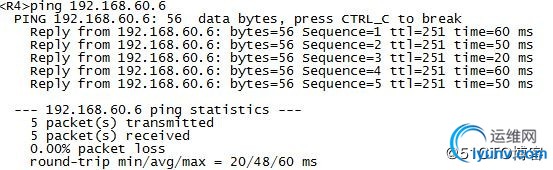

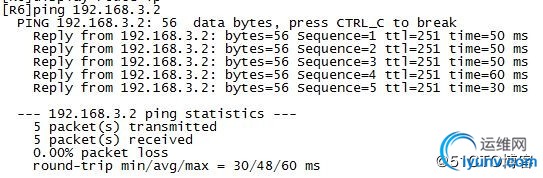

　　R6:与R4互通测试
