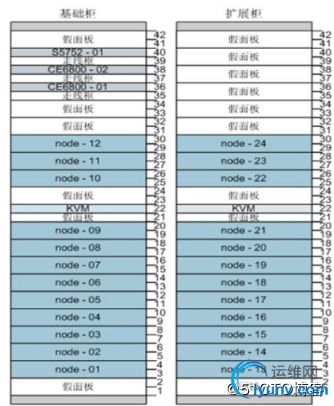

①　机柜配置图
　　Oceanstor 9000支持220V/63A和220V/32A两种电源，在基础柜和扩展柜中支持安装的最大节点数量各有不同。
a.  220V/63A P12/P25节点
　　220V/63A电源时，P12和P25节点每个机柜最多支持12台节点。

b.  220V/63A P36/C36节点
　　220V/63A电源时，P36和C36节点每个机柜最多支持8台节点。

c.  220V/63A C72节点
　　220V/63A电源时，C72节点每个机柜最多支持6台节点。

②　10GE组网

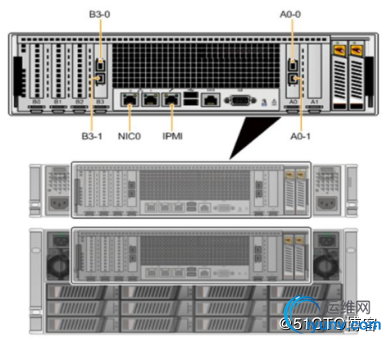

a.  P12/P25/P36/C36节点组网接口（全10GE）

　　A0-0和B3-0（10GE光接口），连接后端端口，规划两个后端地址；
　　A0-1和B3-1（10GE光接口），连接前端端口，规划两个前端地址；
　　NIC0（GE电接口），连接管理网，Oceanstor 9000（P12/P25/P36/C36）集群中前三个节点的NIC0端口提供集群的管理维护。无需为这些端口单独分配IP地址，部署时集群配置的管理IP地址将自动在这些端口上浮动。
　　IPMI（FE点接口），连接管理网，需要为该端口规划1个IP地址，连接到用户管理维护网络。

b.  C72节点组网接口

　　P0和P1（10GE光接口），连接后端端口，每个C72节点提供4个后端接口，需要为每个端口配置一个后端IP地址；
　　NIC1/NIC2/NIC3（GE电接口），连接前端端口，每个C72节点包含两块接口板，每块接口板均出NIC1/NIC2/NIC3三个GE电接口，即每个C72节点提供六个NIC前端接口；
　　NIC0（GE电接口），连接管理网，每个C72节点包含两块接口板，每块接口板均出NIC0一个GE电接口，无需为这些端口配置单独的IP地址，部署时为集群配置的 管理IP地址将自动在这些端口上浮动。
　　IPMI（FE电接口），不支持；
　　C72节点与非C72混合部署时，必须选择非C72节点提供独立集群管理网口；

c.  P12/P25/P36/C36 IP地址规划原则
　　l 前端业务网络
　　前端业务网络提供2个10GE或GE接口；
　　IP地址数=节点数量*4+1
　　1) 一个 InfoEqualizer DNS IP地址；
　　2) 静态地址：每个节点两个静态前端IP地址；
　　3) 动态地址：为InfoEqualizer功能的IP地址池分配每个节点两个动态前端IP地址；
　　l 后端存储网络
　　1) 实际IP地址数量：节点数量*2
　　每个存储节点分配2个后端存储网络IP地址，规划工具默认使用172.16.0.10～172.16.255.254网段作为后端存储网络的IP地址范围，默认子网掩码为255.255.0.0（至少16位掩码），只要确认与实际的应用的IP地址不存在冲突即可直接使用。
　　2) 软件安装临时IP地址：节点数量
　　软件安装阶段通过DHCP分配临时IP地址时，为每个存储节点分配1个。
　　这些IP地址用于软件安装时临时分配给各个节点使用，完成软件安装后，将自动删除这些地址。
　　这些临时规划的后端存储网络IP地址不能与节点实际规划的后端存储网络IP地址重叠。
　　l 管理网络
　　1) 实际IP地址数量：节点数量+网络管理交换机数量+2
　　每个存储节点IPMI端口1个地址；网络管理交换机数量；
　　NIC端口地址：1个（集群管理IP）；后端存储网络交换机；
　　2) 软件安装临时IP地址：2个
　　部署节点的NIC0端口；部署客户端；
d.  C72 IP地址规划原则
　　l 前端业务网络
　　前端业务网络提供6个GE接口：节点数量*12+1
　　一个 InfoEqualizer DNS IP地址；
　　静态地址：每个节点6个静态前端IP地址；
　　动态地址：为InfoEqualizer功能的IP地址池分配每个节点6个动态前端IP地址；
　　l 后端存储网络
　　实际IP地址数量：节点数量*4
　　软件安装临时IP地址：节点数量*2
　　l 管理网络
　　1) 实际IP地址数量：管理网络交换机数量+2
　　每台管理网络交换机1个IP地址；
　　Oceanstor 9000管理IP地址1个；
　　后端存储网络交换机1个；
　　2) 软件安装临时IP地址：2个
　　部署节点的NIC0端口；部署客户端；
③　IB组网

a.  P12/P25/P36/C36节点组网接口（全IB）

　　A0-0和B3-0（IB接口），连接后端端口，规划两个后端地址；
　　A0-1和B3-1（IB接口），连接前端端口，规划两个前端地址；
　　NIC0（GE电接口），连接管理网，Oceanstor 9000（P12/P25/P36/C36）集群中前三个节点的NIC0端口提供集群的管理维护。无需为这些端口单独分配IP地址，部署时未集群配置的管理IP地址将自动在这些端口上浮动。
　　IPMI（FE点接口），连接管理网，需要为该端口规划1个IP地址，连接到用户管理维护网络。

b.  P12/P25/P36/C36节点组网接口（前端 10GE）

　　A0-0和A0-1（IB接口），连接后端端口，规划两个后端地址；
　　B3-0和B3-1（10GE接口），连接前端端口，规划两个前端地址；
　　NIC0（GE电接口），连接管理网，Oceanstor 9000（P12/P25/P36/C36）集群中前三个节点的NIC0端口提供集群的管理维护。无需为这些端口单独分配IP地址，部署时未集群配置的管理IP地址将自动在这些端口上浮动。
　　IPMI（FE点接口），连接管理网，需要为该端口规划1个IP地址，连接到用户管理维护网络。

c.  P12/P25/P36/C36 IP地址规划原则
　　l 前端业务网络
　　前端业务网络提供2个10GE或GE接口：节点数量*4+1
　　一个 InfoEqualizer DNS IP地址；
　　静态地址：每个节点两个静态前端IP地址；
　　动态地址：为InfoEqualizer功能的IP地址池分配每个节点两个动态前端IP地址；
　　l 后端存储网络
　　实际IP地址数量：节点数量*2
　　软件安装临时IP地址：节点数量
　　l 管理网络
　　实际IP地址数量：节点数量+管理网络交换机数量+1
　　IPMI地址：每个设备1个
　　9000管理IP地址1个
　　软件安装临时IP地址：2个

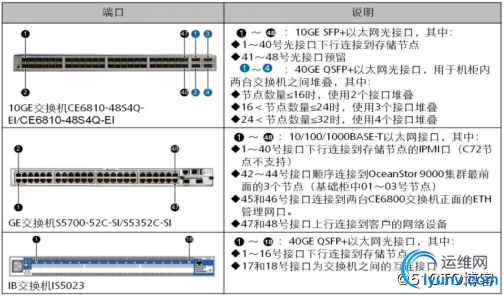

　　前端业务网络：各节点使用2个10GE接口，通过光纤分别连接到2台用户交换机。
　　后端存储网络：各节点使用2个10GE接口，通过高速线缆分别连接到2台CE6810交换机。
　　管理网络：
　　各节点的IPMI接口使用1×GE网线连接到S5752交换机；
　　前三个节点的1个GE接口使用1×GE网线连接到S5752交换机；
　　每台CE6810交换机的1个GE接口使用1×GE网线连接到S5752交换机；
