华为交换机配VLAN、trunk的应用、hybrid端口的配置

hege

　　华为下的vlan
　　undo terminal monitor //关闭所有提示信息
　　1、创建vlan
　　vlan 12
　　quit
　　2、配置链路类型：（也可以称之为端口模式）
　　interface gi0/0/1
　　port link-type access
　　3、将端口放入指定的vlan
　　interface gi0/0/1
　　port default vlan 12
　　4、验证vlan配置信息
　　display vlan
　　配置trunk 链路
　　interface gi0/0/24
　　port lint-type trunk
　　port trunk allow-pass vlan all
　　hybrid 端口
　　-应用场景
　　需要同时与多个vlan的终端进行通信的端口，才被配置成hybrid模式，
　　一般为服务器端口或者链接网路设备的端口。
　　-与trunk类似
　　#相同点：都可以在一个端口传输对个vlan的数据；
　　#不同点：trunk上的所有数据都必须得有标签：
　　hybrid上的数据，可以没有标签(是可以人为控制的)
　　-原理
　　1、接收数据时，如果有标签，则按照已有的标签进行处理；
　　如果无标签，则按照该端口上的PVID为数据
　　分配一个标签。
　　2、发送数据时，查看display vlan  中的端口与vlan的映射关系
　　在该映射关系中，需要关注的是端口在该vlan中
　　是否有“UT”或者“TG”的标记。

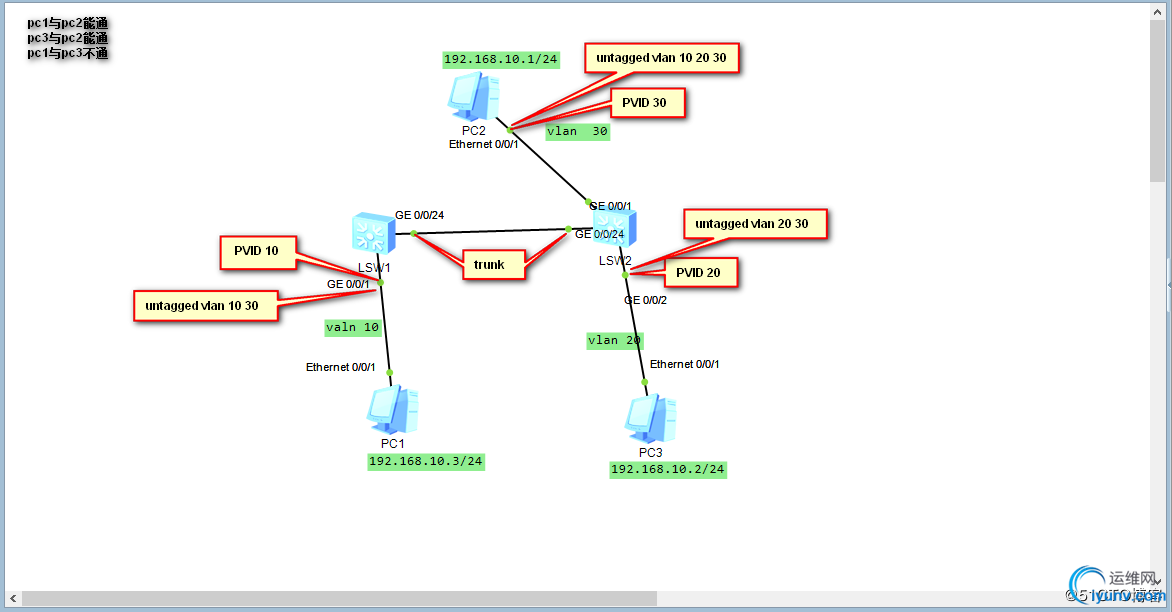

　　interface  gi0/0/1
　　port link-type hybrid ->默认清况下，链路类型就是hybrid
　　port hybrid  pvid vlan 30 ->更改端口的PVID，默认是1；
　　port hybrid untagged vlan  30-> 表示将vlan30的数据在该端口上
　　发送出去时,不需要携带标签。
　　port hybrid tagged vlan 10 ----> 表示将vlan 10 的数据在该端口
　　上发送出去时，必须携带标签。
