　　思科 华为 路由重发布

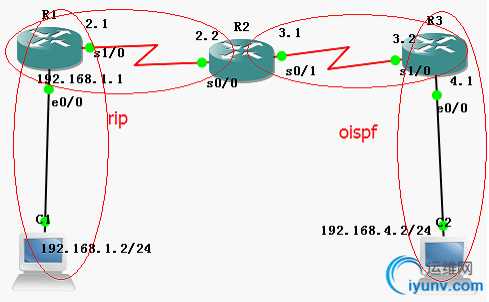

　　网络拓扑图如下：

　　R1 的配置
　　R1(config)#int e0/0
　　R1(config-if)#ip add 192.168.1.1 255.255.255.0
　　R1(config-if)#no shu
　　R1(config-if)#int s1/0
　　R1(config-if)#ip add 192.168.2.1 255.255.255.0
　　R1(config-if)#no shut
　　R1(config-if)#exit
　　R1(config)#router rip
　　R1(config-router)#netw 192.168.1.0
　　R1(config-router)#netw 192.168.2.0
　　R1(config-router)#exit
　　R1(config)#exit
　　R1#show ip rout
　　R2的配置
　　R2(config)#int s0/0
　　R2(config-if)#ip add 192.168.2.2 255.255.255.0
　　R2(config-if)#no shu
　　R2(config-if)#int s0/1
　　R2(config-if)#ip add 192.168.3.1 255.255.255.0
　　R2(config-if)#no shu
　　R2(config-if)#exit
　　R2(config)#router rip
　　R2(config-router)#network 192.168.2.0
　　R2(config-router)#redistribute ospf 1 met 1
　　R2(config-router)#redistribute connected
　　R2(config)#router ospf 1
　　R2(config-router)#network 192.168.3.0 0.0.0.255 area 0
　　R2(config)#router ospf 1
　　R2(config-router)#re
　　R2(config-router)#redistribute rip
　　% Only classful networks will be redistributed
　　R2(config-router)#redistribute connected
　　R3的配置
　　R3(config-if)#ip add 192.168.4.2 255.255.255.0
　　R3(config-if)#exit
　　R3(config)#router ospf 1
　　R3(config-router)#network 192.168.3.0 0.0.0.255 area 0
　　R3(config-router)#network 192.168.4.0 0.0.0.255 area 0
　　华为 在ensp 模拟上与实际做的命令不太相同 配置ospf 很大都是不同
　　对于R1配置
　　[R1]rip
　　[R1-rip-1]un sum
　　[R1-rip-1]network 192.168.1.0
　　[R1-rip-1]network 192.168.2.0
　　[R1-Ethernet0/0/0]ip add 192.168.1.1 24
　　hernet0/0/0]rip ver 2
　　[R1-rip-1]int s0/0/0
　　[R1-Serial0/0/0]rip ver 2
　　[R1-Serial0/0/0]ip add 192.168.2.1 24
　　[R1-Serial0/0/0]sh
　　[R1-Serial0/0/0]un sh
　　[R1]dis ip rout
　　对于R2配置
　　[R2]rip
　　[R2-rip-1]netw 192.168.2.0
　　[R2-rip-1]im ospf 1
　　[R2]int s0/0/0
　　[R2-Serial0/0/0]ip add 192.168.2.2 24
　　[R2-Serial0/0/0]rip ver 2
　　[R2-Serial0/0/0]sh
　　[R2-Serial0/0/0]un sh
　　[R2]rip
　　[R2-rip-1]netw 192.168.2.0
　　[R2-rip-1]import ospf 1
　　[R2-rip-1]int s0/0/1
　　int s0/0/1
　　[R2-Serial0/0/1]ip add 192.168.3.1 24
　　[R2]ospf
　　[R2-ospf-1]import-route rip
　　[R2-ospf-1]area 0
　　[R2-ospf-1-area-0.0.0.0]netw 192.168.3.0 0.0.0.255
　　对于R3
　　[R3]int s0/0/0
　　int s0/0/0
　　[R3-Serial0/0/0]ip add 192.168.3.2 24
　　[R3-Serial0/0/0]sh
　　[R3-Serial0/0/0]un sh
　　[R3-Ethernet0/0/0]ip add 192.168.4.1 24
　　[R3-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255
　　[R3-ospf-1-area-0.0.0.0]network 192.168.4.0 0.0.0.255
　　#有点像三层交换机
　　验证：

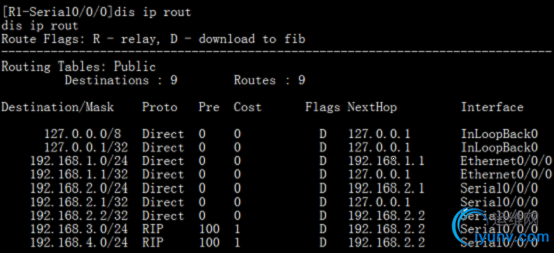

　　R1上

　　注：实际的华为设备ospf协议命令如下：
　　[Huawei]int s0/0/0
　　[Aweigh-Serial0/0/0]ospf enable area 0
　　进入端口配置协议
