hybrid华为配置不同交换机，相同vlan 之间互通

heshao2005

　　1.       配置不同交欢机，在hybrid模式下，相同vlan之间互通
　　第一步：配置 各个pc 的ip 地址，
　　# ip address 192.168.10.1
　　Subnet mask 255.255.255.0
　　其他同上
　　第二步：分别给交换机lsw8,lsw9创建vlan10,vlan20 分别将相应的端口加入vlan
　　# 配置lsw8
　　# vlan 10
　　quit
　　Vlan 20
　　Quit
　　Interface g0/0/1
　　Port link-type access
　　Port default vlan 10
　　Quit
　　Interface g0/0/2
　　Port link-type access
　　Port access vlan 20
　　# 配置vlan lsw7
　　#  vlan 10
　　Quit
　　Vlan 20
　　interface g0/0/1
　　Port link-type access
　　Port default vlan 10
　　Quit
　　Intface g0/0/2
　　Port link-type  access
　　Port default vlan 20
　　Quit
　　第三步：在交换机与交换机之间创建trunk 链路
　　# 在lsw8上，
　　Interface g0/0/3
　　Port link-type trunk
　　Port trunk allow-pass vlan all
　　# 在lsw7上
　　Interface g0/0/3
　　Port link-type trunk
　　Port trunk  allow-paas vlan all
　　第四步：验证与测试
　　#在 pc13上 ping 10.1.1.2 如下图：说明测试成功

　　#在pc4 上 ping 192.168.20.2 如下图，说明测试成功

　　第二个实验，在hybrid模式下，不同交换机相同vlan 之间的互通。
　　第一步，配置各个pc 的ip 地址
　　# ip :192.168.10.1
　　Subnet mask :255.255.255.0
　　其他pc 同上
　　第二不：分别给交换机创建vlan 10,vlan 20,然后将端口类型设置成hybrid ,并创建pvid
　　Vlan10 vlan 20
　　#配置交换机lsw8，lsw9
　　# vlan 10
　　Quit
　　Vlan 20
　　Quit
　　Interface g0/0/1
　　Port link-type hybrid
　　Port hybrid pvid vlan 10
　　Quit
　　Interface g0/0/2
　　Port link-type hybrid
　　port hybrid pvid vlan 20
　　quit
　　interface g0/0/3
　　port link-type hybrid
　　port hybrid pvid vlan 10
　　quit
　　interface g0/0/3
　　port link-type hybrid
　　port hybrid pvid vlan 20
　　#配置交换机lsw9
　　# vlan 10
　　Quit
　　Vlan 20
　　quit
　　Interface g0/0/1
　　Port link-type hybrid
　　Port hybrid pvid vlan 10
　　Quit
　　Interface g0/0/2
　　Port link-type hybrid
　　Port hybrid pvid vlan 20
　　Quit
　　Interface g0/0/3
　　Port link-type hybrid
　　Port hybrid pvid vlan 10
　　Quit
　　Interface g0/0/3
　　Port link-type hybrid
　　Port hybrid pvid vlan 20
　　#给交换机lsw8，g0/0/3 携带标签
　　# interface g0/0/3
　　Port hybrid tagged vlan 10
　　Port hybrid tagged vlan 20
　　# 给交换机lsw9m,g0/0/3 携带标签
　　# interface g0/0/3
　　Port hybrid tagged vlan 10
　　Port hybrid tagged vlan 20
　　Quit
　　#分别在交换机的出端口上去掉标签
　　# 配置lsw 8
　　Interface g0/0/1
　　Port hybrid untagged vlan 10
　　Quit
　　Interface g0/0/2
　　Port hybrid untagged vlan 20
　　#配置lsw9
　　Interface g0/0/1
　　Port hybrid untagged vlan 10
　　Quit
　　Interface g0/0/2
　　Port hybrid untagged vlan 20

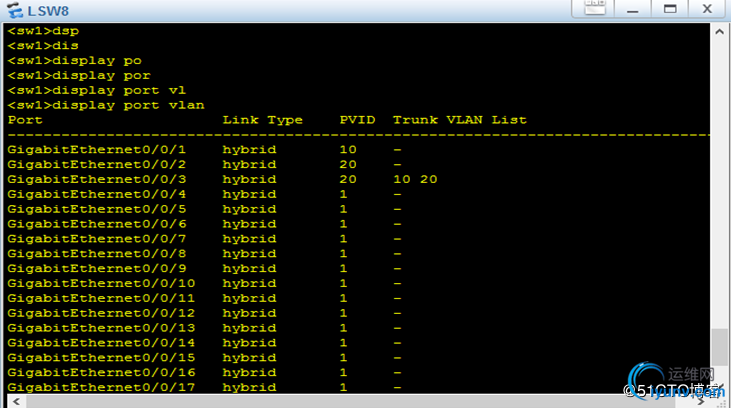

　　# 验证与测试 ：display  port vlan  如下图

　　#display vlan

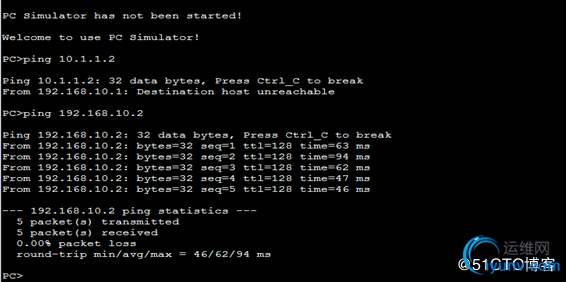

　　# ping 192.168.10.2 如下图

　　总结，以上说明测试成功。
