华为5700和ar2220s局域网部署

wtxnpw

　　为了几个省里的领导，全公司周末在打扫整个办公楼，本来打算回家的，老妈还在医院打吊针！却在公司打扫卫生一整天，本身不是本职的工作，但是还是要给人家干！！！
　　中午空闲时间将公司网络整理了下，网上把公司办公楼和车间的网络同步实现相互访问，算是把这几天的计划给完成
　　接下来

　　加红色命令为新添加上
　　AR2220s路由器地址配置
　　dns resolve
　　dns server 202.102.224.68
　　dns server 202.102.227.68  河南联通dns解析地址
　　
　　
　　interface GigabitEthernet0/0/0  路由器端口地址，下面对应的路由下一跳为本地址
　　tcp adjust-mss 1200
　　ip address 192.168.1.1 255.255.255.0
　　nat outbound 2998
　　dhcp select interface
　　dhcp server lease day 0 hour 1 minute 0
　　dhcp server dns-list 192.168.1.1
　　
　　ip route-static 1.0.0.0 255.255.255.0 GigabitEthernet0/0/0 192.168.1.2
　　ip route-static 10.0.0.0 255.255.0.0 GigabitEthernet0/0/0 192.168.1.2
　　ip route-static 111.111.110.0 255.255.255.128 GigabitEthernet0/0/0 192.168.1.2
　　ip route-static 192.168.77.0 255.255.255.0 GigabitEthernet0/0/0 192.168.1.2
　　#s5700配置各个vlanif的虚拟地址段指向 vlanif1的虚拟ip地址
　　个人理解因该是端口pvid检查，可以让通过vlanif ip地址通过本路由器

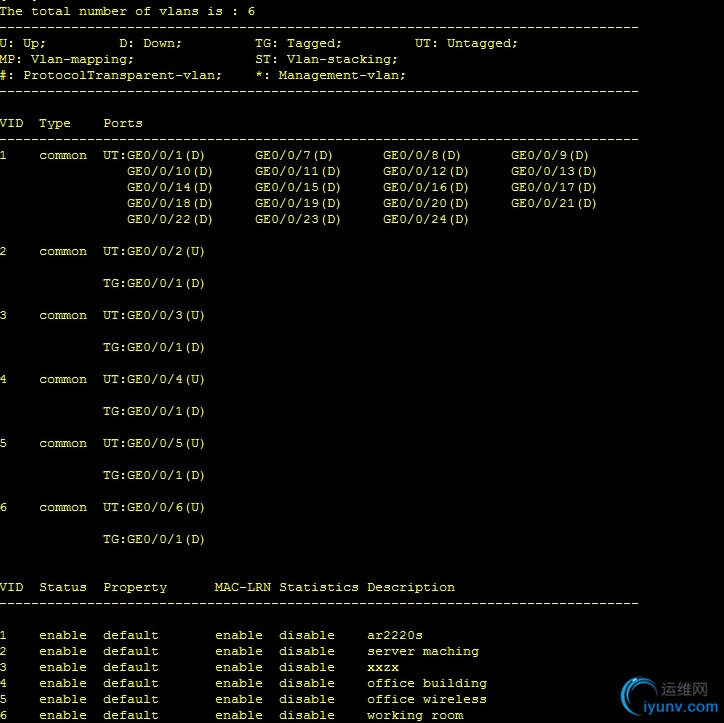

　　vlan配置信息，是中间华为s5700配置
　　端口
　　interface GigabitEthernet0/0/1
　　port link-type access
　　#
　　interface GigabitEthernet0/0/2
　　port link-type access
　　port default vlan 2
　　#
　　interface GigabitEthernet0/0/3
　　port link-type access
　　port default vlan 3
　　#
　　interface GigabitEthernet0/0/4
　　port link-type access
　　port default vlan 4
　　#
　　interface GigabitEthernet0/0/5
　　port link-type access
　　port default vlan 5
　　#
　　interface GigabitEthernet0/0/6
　　port link-type access
　　port default vlan 6
　　虚拟端口
　　interface Vlanif1
　　description ar2220s
　　ip address 192.168.1.2 255.255.255.0
　　#
　　interface Vlanif2
　　ip address 10.0.0.1 255.255.255.252
　　dhcp select interface
　　#
　　interface Vlanif3
　　ip address 10.0.0.9 255.255.255.248
　　dhcp select interface
　　dhcp server dns-list 192.168.1.1
　　#
　　interface Vlanif4
　　description office building
　　ip address 111.111.110.1 255.255.255.128
　　dhcp select interface
　　dhcp server lease day 0 hour 1 minute 0
　　dhcp server dns-list 192.168.1.1
　　#
　　interface Vlanif5
　　ip address 1.0.0.1 255.255.255.0
　　dhcp select interface
　　dhcp server lease day 0 hour 1 minute 0
　　dhcp server dns-list 192.168.1.1
　　#
　　interface Vlanif6
　　ip address 192.168.77.1 255.255.255.0
　　dhcp select interface
　　dhcp server excluded-ip-address 192.168.77.100 192.168.77.200
　　lease day 0 hour 1 minute 0
　　dhcp server dns-list 192.168.1.1  配置dns段和dhcp租期、IP地址段
　　端口
　　interface GigabitEthernet0/0/1
　　port link-type access
　　#
　　interface GigabitEthernet0/0/2
　　port link-type access
　　port default vlan 2
　　#
　　interface GigabitEthernet0/0/3
　　port link-type access
　　port default vlan 3
　　#
　　interface GigabitEthernet0/0/4
　　port link-type access
　　port default vlan 4
　　#
　　interface GigabitEthernet0/0/5
　　port link-type access
　　port default vlan 5
　　#
　　interface GigabitEthernet0/0/6
　　port link-type access
　　port default vlan 6
　　个人理解：虚拟端口和对应vlan端口组成一个路由器
　　ip route-static 0.0.0.0 0.0.0.0 192.168.1.1   配置静态路由 这个指向的是上级路由地址
　　配置这次遇到两个问题：
　　1：s5700连接ar2220 上外网问题
　　原因：没有在ar2220上配置路由表静态地址 导致无法上外网
　　ip route-static 1.0.0.0 255.255.255.0 GigabitEthernet0/0/0 192.168.1.2
　　ip route-static 10.0.0.0 255.255.0.0 GigabitEthernet0/0/0 192.168.1.2
　　ip route-static 111.111.110.0 255.255.255.128 GigabitEthernet0/0/0 192.168.1.2
　　ip route-static 192.168.77.0 255.255.255.0 GigabitEthernet0/0/0 192.168.1.2
　　和没有在5700上面配置静态地址
　　ip route-static 0.0.0.0 0.0.0.0 192.168.1.1
　　2：vlanif6配置和其他一样仍然无法上网，包括无法和192.168.1.1 ping 通
　　原因：

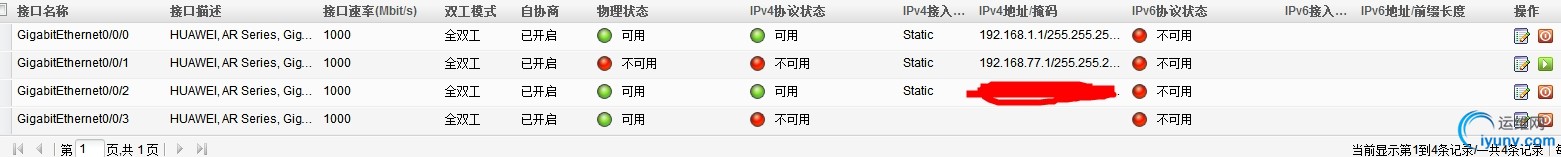

　　路由器ge 0/0/0 是192.168.1.1  ge 0/0/1是192.168.77.1
　　而交换机5700 vlanif 6也是192.168.77.1 导致无法上网

　　将ge 1口关闭了 问题解决
　　这是 冲突原因 也是寻找问题的本质关键
