华为AC+AP组网用户获取地址失败。

death114

　　一，网络规划。
　　公司某部门需要建立一个70人办公的无线局域
　　AP获取的网段为10.0.0.0/24
　　user获取的是20.0.0.0/24

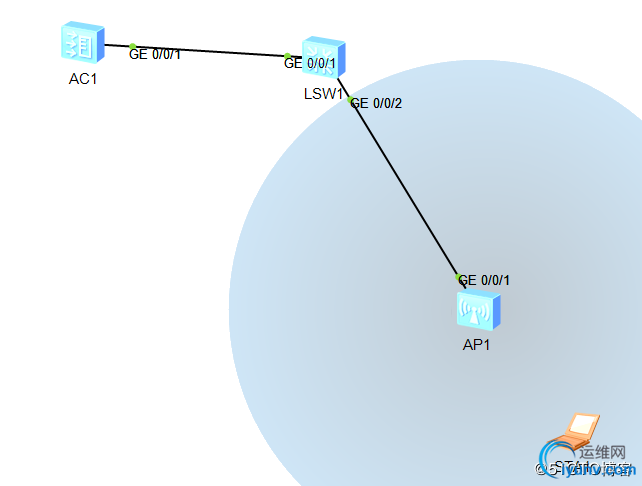

　　二，网络拓扑如下

　　三，交换机的配置
　　vlan batch 10 20
　　#
　　interface GigabitEthernet0/0/1
　　port link-type trunk
　　port trunk allow-pass vlan 10 20
　　#
　　interface GigabitEthernet0/0/2
　　port link-type trunk
　　port trunk pvid vlan 20
　　port trunk allow-pass vlan 10 20
　　四，AC的配置
　　#
　　sysname AC
　　vlan batch 10 20
　　#

　　wlan ac-global carrier>　　#
　　dhcp enable
　　#
　　interface Vlanif10
　　ip address 10.0.0.1 255.255.255.0
　　dhcp select interface
　　#
　　interface Vlanif20
　　ip address 20.0.0.1 255.255.255.0
　　dhcp select interface
　　#
　　interface MEth0/0/1
　　#
　　interface GigabitEthernet0/0/1
　　port link-type trunk
　　port trunk allow-pass vlan 10 20
　　interface GigabitEthernet0/0/15
　　interface Wlan-Ess1
　　port hybrid pvid vlan 20
　　port hybrid untagged vlan 20
　　#
　　wlan
　　wlan ac source interface vlanif10
　　ap-auth-mode no-auth

　　ap>
　　wmm-profile name 1>
　　traffic-profile name 1>
　　security-profile name 1>
　　service-set name 1>　　wlan-ess 1
　　ssid 1

　　traffic-profile>
　　security-profile>　　service-vlan 20

　　radio-profile name 1>
　　wmm-profile>　　ap 0 radio 0

　　radio-profile>

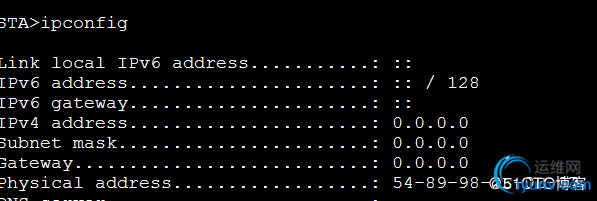

　　service-set>　　五，结果用户侧无法获得IP地址。

　　六，故障分析
　　经过排查发现交换机接AP的端口VLAN打错导致用户无法获取到IP地址，
　　interface GigabitEthernet0/0/2
　　port link-type trunk
　　port trunk pvid vlan 10
　　port trunk allow-pass vlan 10 20
　　7，经过处理AP恢复正常。
