　　前言：努力的人最后都不会太差！！关注博客或者加Q：1445696451一起努力！！

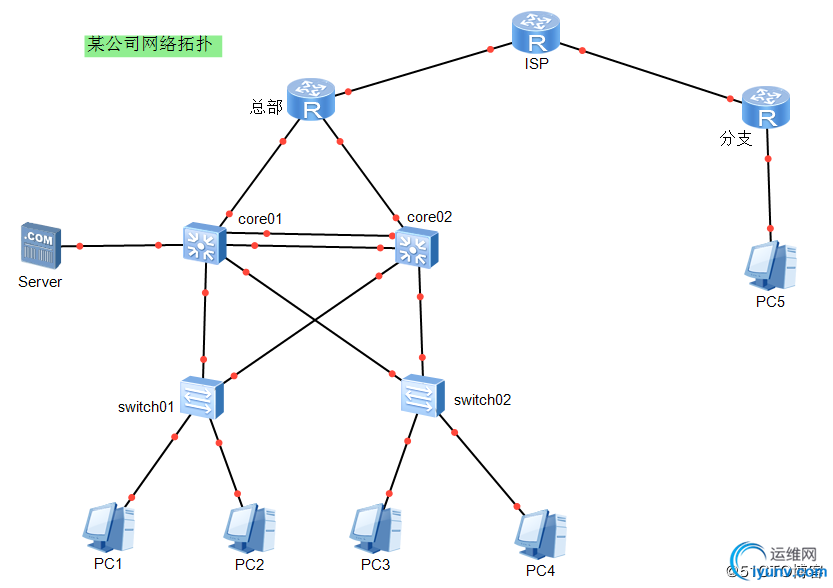

　　首先某公司的网落拓扑（模拟）如下：

　　内网边界采用华为3206系列路由器，核心层采用s5700系列三层交换，接入层使用s3700交换设备；在分公司有一台路由器。
　　模块1：telnet配置（如果配置在接入层设备，如要给该接入层设备指定网关，实现不同网段可以远程telnet）
　　system view                                     ：进入系统视图
　　telnet server enable                                ：开启telnet
　　interface vlanif 1                                  ：进入vlanif 1
　　ip address 192.168.1.1 24                       ：配置地址
　　user-interface vty 0 4                          ：进入vty0 4模式
　　authentication-mode aaa                     ：认证模式设置为aaa
　　aaa                                             ：进入aaa模式
　　local-user zhangsan password cipher pwd123      ：建立用户zhangsan
　　local-user zhangsan privilege level 15              ：设置连接权限
　　local-user zhangsan service-type telnet         ：设置连接方式为telnet
　　ip route-static 0.0.0.0 0 192.168.1.254             ：配置一条默认路由指向网关
　　模块2：ssh配置
　　system view
　　stelnet server enable                               ：开启stelnet（也就是ssh）
　　interface vlanif 1
　　ip address 192.168.1.1 24
　　user-interafce vty 0 4
　　authentication-mode aaa
　　protocol inbound ssh                                ：配置连接协议
　　aaa
　　local-user zhangsan password cipher pwd123
　　local-user zhangsan privilege level 15
　　local-user zhangsan service-type ssh                ：配置连接方式为ssh
　　ssh user zhangsan authentication-type password  ：zhangsan使用password认证
　　ssh user zhangsan service-type stelnet          ：zhangsan使用stelnet连接
　　ip route-static 0.0.0.0 0 192.168.1.254
　　模块3：配置dhcp自动分配地址
　　1）接口dhcp配置（接口dhcp存在一个局限性，会将接口ip当做dhcp客户端的网关；但是它的配置十分方便）
　　dhcp enable                                     ：开启dhcp服务
　　int vlanif 1
　　ip address 192.168.1.1 24
　　dhcp select interface                               ：dhcp查询方式为接口
　　2）全局dhcp配置
　　dhcp enable
　　int vlanif 1
　　ip address 192.168.1.1 24
　　dhcp select global                              ：dhcp查询方式为全局
　　ip pool vlan1                                   ：定义地址池
　　network 192.168.1.0 mask 24                     ：网段
　　gateway-list 192.168.1.254                      ：网关地址
　　dns-list    1.1.1.1                                 ：dns解析服务器地址
　　excluded-ip-address 192.168.1.2                 ：保留地址
　　lease day 1 hour 1                              ：释放时间
　　模块4：vlan配置
　　vlan batch 2 to 10                              ：创建vlan
　　interface g0/0/1                                    ：进入接口
　　port link-type access                               ：配置接口为接入模式
　　port default vlan 2                             ：分配vlan2给该接口
　　interface g0/0/2
　　port link-type trunk                                ：配置接口为中继模式
　　port trunk allow-pass vlan 2 3 5                    ：该接口允许vlan2、3、5通信
　　模块5：eth-trunk配置（相当于cisco的channel-group）
　　interface eth-trunk 1                               ：进入第一个eth-trunk
　　trunkport g0/0/1                                ：将g0/0/1接口分给eth-trunk1
　　interface g0/0/2
　　eth-trunk 1                                     ：与上面操作一样
　　模块6：静态路由配置
　　ip route-static 192.168.1.0 24 192.168.2.1          ：先是目标网段、而后掩码、下一跳ip地址
　　模块7：ACL配置
　　1）基本acl（可限制源ip，从2000~2999）
　　acl 2000                                            ：创建acl2000
　　rule 5 deny source 192.168.1.0 0.0.0.255            ：第5条拒绝192.168.1.0/24
　　rule 10 permit source 192.168.0.0 0.0.255.255   ：第10条允许192.168.0.0/16
　　interface g0/0/1
　　traffic-filter  inbound acl 2000                    ：设置接口为acl2000的入接口
　　2）高级acl（可限制源ip、目标ip、源端口、目标端口，从3000~3999）
　　acl 3000                                            ：创建acl3000
　　rule 5 deny tcp source 192.168.1.0 0.0.0.255 destination 172.16.0.0 0.0.255.255 destination port eq 21
　　：第5条拒绝从192.168.1.0/24   到172.16.0.0/16的TCP21端口  的流量。
　　rule 10 permit tcp source 192.168.1.0 0.0.0.255 destination 172.16.0.0 0.0.255.255
　　：第10条允许192.168.1.0/24
　　到172.16.0.0的TCP流量；两者    结合起来就是允许除了TCP21 端口的其他TCP流量。
　　模块8：NAT配置
　　1）内网上网NAT
　　acl 2000
　　rule 100 permit 192.168.0.0 0.0.255.255
　　interface g0/0/1                                    ：进入路由器外网口
　　nat outbound 2000                               ：配置为acl2000的内网出口
　　2）发布内网服务器的NAT
　　nat static global 202.1.1.1 inside 192.168.1.253
　　：配置转换202.1.1.1到192.1
　　68.1.253
　　nat server protocol tcp global 202.1.1.1 www inside 192.168.1.253 8080
　　：访问外网202.1.1.1的www可
　　映射到内网的192.168.1.253的    TCP8080端口。
　　模块9：mstp二层负载分担
　　stp mode mstp                                   ：配置stp的模式为mstp
　　stp region-configuration                            ：进入mstp域视图
　　region-name test                                ：配置mstp域的名称
　　revision-level 1                                    ：配置修订级别
　　instance 1 vlan 10
　　instance 2 vlan 20                              ：配置mstp实例，并分配vlan
　　active region-configuration                     ：激活配置
　　stp instance 1 priority 4096
　　stp instance 2 priority 8192                        ：实例的优先级
　　模块10：vrrp三层负载分担
　　master设备：
　　interface vlanif 10                             ：进入vlanif10
　　ip address 192.168.1.1 24                       ：配置地址
　　vrrp vrid 10 virtual-ip 192.168.1.254               ：配置虚拟ip地址
　　vrrp vrid 10 priority 150                           ：优先级
　　vrrp vrid 10 track interface g0/0/1 reduced 100 ：端口追踪
　　backup设备：
　　interface vlanif 10
　　ip address 192.168.1.2 24
　　vrrp vrid 10 virtual-ip 192.168.1.254               ：配置虚拟ip（其余不用配置，                                             vrrp中也有占先权，默认开启，                                                不用管）
　　模块11：rip距离矢量路由
　　rip                                             ：rip模式
　　version 2                                       ：使用2版本
　　network 192.168.1.0                             ：宣告192.168.1.0/24网段
　　interface g0/0/1
　　rip metricin 2                                  ：配置接口度量值（跳数）
　　undo rip output                                 ：关闭发送rip通告
　　undo rip input                                  ：关闭接收rip通告
　　slient-interface g0/0/1                         ：静默接口
　　rip split-horizon                                   ：水平分割
　　rip poison-reverse                              ：毒性逆转
　　display rip                                     ：查看rip配置
　　default-route originate                         ：分发默认路由
　　模块12：ospf链路状态路由
　　ospf 1 router-id 1.1.1.1                            ：配置ospf的router-id
　　area 0                                          ：配置为area0区域
　　network 192.168.1.0 0.0.0.255                   ：宣告网段
　　display ospf peer                               ：查询ospf邻居状态
　　模块13、GRE ×××
　　interface tunnel 1                              ：编辑1号隧道
　　tunnel-protocol gre                             ：隧道使用GRE协议
　　ip address 192.168.1.1 30                       ：隧道地址
　　source 202.0.0.1                                    ：隧道源（本地外网接口）地址
　　destination 101.0.0.1                           ：隧道对端（外网接口）地址
　　ip route-static 192.168.20.0 255.255.255.0 tunnel 0/0/1                                                                     ：隧道路由（目标公司的网段）
　　ospf 1 router-id 1.1.1.1
　　area 0
　　network 192.168.10.0 0.0.0.255
　　network 192.168.1.0 0.0.0.255                   ：配置ospf（要让总部和分支机构网络连成一个整体，就需要互通路由。如果配置动态路由，就需要在宣告路由的时候将隧道地址也一起宣告）
　　模块14、IPsec ×××
　　ike proposal 2
　　encryption-algorithm 3des-cbc
　　authentication-algorithm MD5
　　authentication-method pre-share
　　dh group5
　　sa duration 10000                               ：定义第一阶段的安全策略
　　ipsec proposal 5
　　esp authentication-algorithm sha1
　　esp encryption-algorithm aes-128                    ：定义第二阶段的安全策略
　　ike peer to-fenzhi v1                               ：定义对等集信息（to-fenzhi为名称）
　　pre-shared-key simple 123456                    ：设置协商密钥，两端需一致
　　remote-address 202.1.1.1                        ：对端的外网接口地址
　　acl 3000
　　rule permit ip source 10.0.0.0 0.255.255.255 destination 20.0.0.0 0.255.255.255                                                 ：设置acl3000定义感兴趣的数                                               据流（也就是需要通过隧道的                                               数据流）
　　ipsec policy abc 10 isakmp                      ：定义使用IKE协商IPsec
　　security acl 3000                                   ：调用acl3000
　　ike-peer to-fenzhi                              ：调用对等体集
　　proposal 5                                      ：调用第二阶段
　　interface g0/0/0
　　ipsec policy abc                                    ：在接口调用IPsec策略
　　acl 3001
　　rule 100 deny ip source 10.0.0.1 0.255.255.255 destination 20.0.0.1 0.255.255.255
　　rule 200 permit ip source 10.0.0.0 0.255.255.255 destination any
　　：配置一条上网3001（拒绝转 换需要通过隧道的数据流，允许  其他所有）
　　interface g0/0/0
　　nat outbound 3001                               ：将外网接口设置为nat转换的                                             接口
　　模块15（重点模块）：display命令的使用。（display相当于cisco的show命令，我粗略的数了一下，华为3260路由器的系统视图下“display？”，大概有254个对象，可见这个命令多么重要。但是我们只需掌握一些常用的即可。简单举例出我日常的总结）
　　display this                                        ：常用命令，查看当前视图、模                                              式下的配置
　　display current-configuration                       ：查看当前配置
　　display saving-configuration                        ：查看以保存配置
　　display aaa                                     ：查看aaa认证配置
　　display acl number                              ：acl规则
　　display dhcp                                        ：dhcp配置
　　display eth-trunk number                        ：eth-trunk口下配置
　　display firewall group                          ：防火墙相关
　　display interface g|e//                      ：接口下配置
　　display ipsec                                  ：查看ipsec相关
　　display lldp neighbor brief                     ：查看lldp邻接
　　display mac-address                             ：mac地址
　　display ospf 1 *                                    ：ospf相关
　　display vrrp                                    ：vrrp信息
　　display vlan brief                              ：查看vlan信息
　　display ip routing-table                            ：查看路由表
