华为Trunk+Vrrp实现冗余备份

wangyan188

　　前言：
　　VRRP虚拟路由冗余协议对共享多存取访问介质（如以太网）上终端IP设备的默认网关(Default Gateway)进行冗余备份，从而在其中一台路由设备宕机时，备份路由设备及时接管转发工作，向用户提供透明的切换，提高网络服务质量，无疑提出了了一个很好的解决方案。

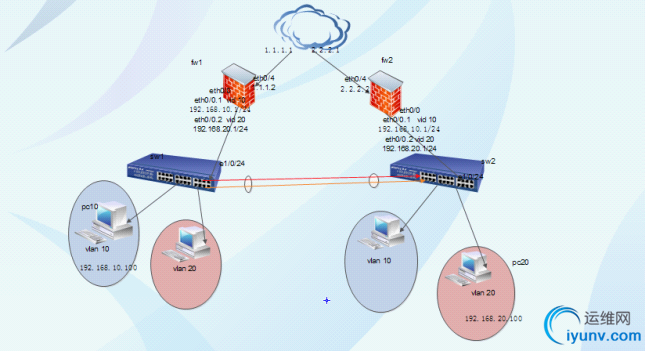

　　实验环境：
　　这里我们用一台华为s3526交换机模拟INTERNET   两个防火墙  两台Quidway S2403H-HI交换机作为局域网连接设备
　　实验目的：
　　设置VRRP实现链路的互相备份
　　vlan 10的电脑都从1.1.1.1访问INTERNET，当1.1.1.1网络断掉的时候从2.2.2.1访问INTERNET
　　Vlan 20的电脑都从2.2.2.1访问INTERNET，当2.2.2.1网络断掉的时候从1.1.1.1访问INTERNET

　　一．基本接口配置
　　s3526交换机的配置
　　<H3C>system-view
　　[H3C]sysname isp
　　配置接口ip地址
　　[isp]int eth0/0
　　[isp-Ethernet0/0]ip add 1.1.1.1 24
　　[isp-Ethernet0/0]int eth0/4
　　[isp-Ethernet0/4]ip add 2.2.2.1 24
　　添加区域
　　[isp-Ethernet0/4]quit
　　[isp]firewall zone untrust 开启非信任区域
　　[isp-zone-untrust]add interface eth0/4 把接口添加到区域
　　[isp]firewall zone trust  开启信任区域
　　[isp-zone-trust]add interface eth0/0把接口添加到区域
　　[isp]interface LoopBack1 因为是试验环境，并没有连接到INTERNET，把广域网接口配成loopback
　　[isp-LoopBack1]ip add 3.3.3.3 24
　　<isp>dis ip routing-table

　　fw1的配置
　　<H3C>system-view
　　[H3C]sysname fw1
　　[fw1]undo insulate  取消端口隔离
　　接口ip地址配置
　　[fw1]int eth0/4
　　[fw1-Ethernet0/4]ip add 1.1.1.2 24
　　[fw1-Ethernet0/4]int eth0/0
　　[fw1-Ethernet0/0]undo ip address (eth0/0取消ip)
　　[fw1-Ethernet0/0]quit
　　[fw1]int eth0/0.10 拆分子接口
　　[fw1-Ethernet0/0.10]vlan-type dot1q vid 10 打标签
　　[fw1-Ethernet0/0.10]ip add 192.168.10.1 24
　　[fw1-Ethernet0/0.10]qu
　　[fw1]int eth0/0.20
　　[fw1-Ethernet0/0.20]vlan-type dot1q vid 20 打标签
　　[fw1-Ethernet0/0.20]ip add 192.168.20.1 24
　　[fw1-Ethernet0/0.20]qu
　　[fw1]firewall zone trust 开启信任区域
　　[fw1-zone-trust]add interface Ethernet 0/0.10 添加接口到区域
　　[fw1-zone-trust]add interface Ethernet 0/0.20 添加接口到区域
　　[fw1-zone-trust]quit
　　[fw1]firewall zone untrust  开启一个非信任区域
　　[fw1-zone-untrust]add interface eth0/4 添加子接口到区域
　　[fw1]ping 1.1.1.1

　　[fw1]ip route-static 0.0.0.0 0 1.1.1.1 设置外网默认路由
　　设置动态nat
　　[fw1]acl number 2000   创建访问控制列表
　　[fw1-acl-basic-2000]rule 10 permit source any
　　[fw1-acl-basic-2000]qu
　　[fw1]interface eth0/4
　　[fw1-Ethernet0/4]nat outbound
　　[fw1-Ethernet0/4]nat outbound 2000
　　fw2的配置：
　　<H3C>system-view
　　[H3C]sysname fw2
　　[fw2]undo insulate 取消端口隔离
　　配置接口ip地址
　　[fw2]interface eth0/4
　　[fw2-Ethernet0/4]ip add 2.2.2.2 24
　　[fw2-Ethernet0/4]int eth0/0
　　[fw2-Ethernet0/0]undo ip address
　　拆分子接口
　　[fw2-Ethernet0/0]int eth0/0.10
　　[fw2-Ethernet0/0.10]vlan-type dot1q vid 10 打标签
　　[fw2-Ethernet0/0.10]ip add 192.168.10.2 24
　　[fw2-Ethernet0/0.10]int eth0/0.20
　　[fw2-Ethernet0/0.20]vlan-type dot1q vid 20 打标签
　　[fw2-Ethernet0/0.20]ip add 192.168.20.2 24
　　[fw2-Ethernet0/0.20]quit
　　添加区域
　　[fw2]firewall zone untrust 开启非信任区域
　　[fw2-zone-untrust]add interface eth0/4 添加接口到区域
　　[fw2-zone-untrust]quit
　　[fw2]firewall zone trust  开启信任区域
　　[fw2-zone-trust]add interface eth0/0.10 添加接口到区域
　　[fw2-zone-trust]add interface eth0/0.20 添加接口到区域
　　<fw2>dis ip routing-table

　　<fw2>system-view
　　[fw2]ip route-static 0.0.0.0 0 2.2.2.1 配置外网默认路由

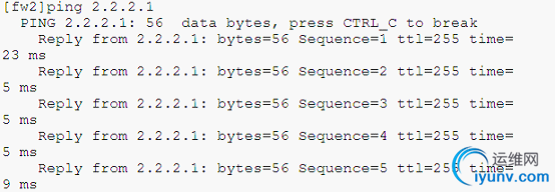

　　[fw2]ping 2.2.2.1   测试与外网的连通性

　　配置nat
　　[fw2]acl number 2000 设置访问控制列表
　　[fw2-acl-basic-2000]rule 10 permit source any 设置规则
　　[fw2-acl-basic-2000]int eth0/4
　　[fw2-Ethernet0/4]nat outbound 2000
　　SW1的配置
　　<Quidway>system-view
　　[Quidway]sysname sw1
　　[sw1]stp enable  启动生成树协议
　　划分vlan并添加接口到vlan
　　[sw1]vlan 10
　　[sw1-vlan10]port e1/0/10
　　[sw1-vlan10]vlan 20
　　[sw1-vlan20]port e1/0/20
　　设置trunk链路
　　[sw1-vlan20]int e1/0/24
　　[sw1-Ethernet1/0/24]port link-type trunk 设置链路类型为trunk
　　[sw1-Ethernet1/0/24]port trunk permit vlan all 语序所有vlan通过
　　[sw1-Ethernet1/0/24]int e1/0/1
　　[sw1-Ethernet1/0/1]port link-type trunk      设置链路类型为trunk
　　[sw1-Ethernet1/0/1]port trunk permit vlan all 允许所有vlan通过
　　[sw1-Ethernet1/0/1]int e1/0/2
　　[sw1-Ethernet1/0/2]port link-type trunk      设置链路类型为trunk
　　[sw1-Ethernet1/0/2]port trunk permit vlan all 允许所有vlan通过
　　[sw1-Ethernet1/0/2]quit
　　设置链路聚合
　　[sw1]link-aggregation group 1 mode manual  设置链路聚合组方式手工
　　[sw1]int e1/0/1
　　[sw1-Ethernet1/0/1]port link-aggregation group 1 把e1/0/1加入聚合组1
　　[sw1-Ethernet1/0/1]int e1/0/2
　　[sw1-Ethernet1/0/2]port link-aggregation group 1 把e1/0/2加入聚合组1
　　查看聚合状态

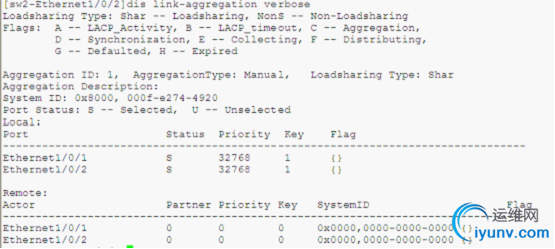

　　[sw1-Ethernet1/0/2]dis link-aggregation verbose

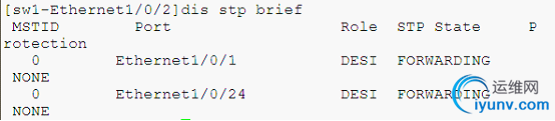

　　[sw1-Ethernet1/0/2]dis stp brief
　　此时不显示e1/0/2口了，因为链路聚合之后e1/0/1和e1/0/2被认为是一条链路

　　sw2的配置：
　　<Quidway>system-view
　　[Quidway]sysname sw2
　　[sw2]stp enable  启动生成树协议
　　创建vlan并把接口添加到vlan
　　[sw2]vlan 10
　　[sw2-vlan10]port e1/0/10
　　[sw2-vlan10]vlan 20
　　[sw2-vlan20]port e1/0/20
　　[sw2-vlan20]int e1/0/24
　　[sw2-Ethernet1/0/24]port link-type trunk  设置链路类型为trunk
　　[sw2-Ethernet1/0/24]port trunk permit vlan all 允许所有vlan通过
　　[sw2-Ethernet1/0/24]int e1/0/1
　　[sw2-Ethernet1/0/1]port link-type trunk  设置链路类型为trunk
　　[sw2-Ethernet1/0/1]port trunk permit vlan all 允许所有vlan通过
　　[sw2-Ethernet1/0/1]int e1/0/2
　　[sw2-Ethernet1/0/2]port link-type trunk    设置链路类型为trunk
　　[sw2-Ethernet1/0/2]port trunk permit vlan all 允许所有vlan通过
　　[sw2-Ethernet1/0/2]quit
　　[sw2]link-aggregation group 1 mode manual   设置链路聚合组方式手工
　　[sw2]int e1/0/1
　　[sw2-Ethernet1/0/1]port link-aggregation group 1  把e1/0/1加入聚合组1
　　[sw2-Ethernet1/0/1]int e1/0/2
　　[sw2-Ethernet1/0/2]port link-aggregation group 1 把e1/0/2加入聚合组1
　　[sw2-Ethernet1/0/2]dis link-aggregation verbose 查看链路聚合状态

　　[sw2-Ethernet1/0/2]dis stp brief

　　测试连通性

　　二．设置vrrp备份
　　fw2的VRRP配置
　　[fw2]vrrp ping-enable  可以让你ping通虚拟ip（不配置也不影响正常通信）
　　[fw2]int eth0/0.10
　　[fw2-Ethernet0/0.10]vrrp vrid 10 virtual-ip 192.168.10.254   编号为10组的虚拟ip

　　[fw2-Ethernet0/0.10]int eth0/0.20
　　[fw2-Ethernet0/0.20]vrrp vrid 20 virtual-ip 192.168.20.254  编号为20组的虚拟ip

　　[fw2-Ethernet0/0.20]vrrp vrid 20 priority 120 设置优先级
　　[fw2-Ethernet0/0.20]vrrp vrid 20 track eth0/4 reduced 30 跟踪eth0/4，当eth0/4变化的时候vrid为20的组优先级减少30（120-30<fw1的优先级100）
　　[fw2]dis vrrp

　　fw1的VRRP配置
　　[fw1]vrrp ping-enable  可以让你ping通虚拟ip（不配置也不影响正常通信）
　　[fw1]int eth0/0.10
　　[fw1-Ethernet0/0.10]vrrp vrid 10 virtual-ip 192.168.10.254 编号为10组的虚拟ip
　　[fw1-Ethernet0/0.10]vrrp vrid 10 priority 120   设置优先级
　　[fw1-Ethernet0/0.10]vrrp vrid 10 track eth0/4 reduced 30 跟踪eth0/4，当eth0/4变化的时候vrid为20的组优先级减少30
　　[fw1-Ethernet0/0.10]int eth0/0.20
　　[fw1-Ethernet0/0.20]vrrp vrid  20 virtual-ip 192.168.20.254  编号为20组的虚拟ip
　　[fw1-Ethernet0/0.20]dis vrrp

　　三．测试
　　这里用一台交换机模拟pc进行测试
　　<Quidway>system-view
　　[Quidway]sysname pc20
　　[pc20]int Vlan-interface 1
　　[pc20-Vlan-interface1]ip add 192.168.20.100 255.255.255.0配置ip地址
　　[pc20-Vlan-interface1]quit
　　[pc20]ip route-static 0.0.0.0 0 192.168.20.254

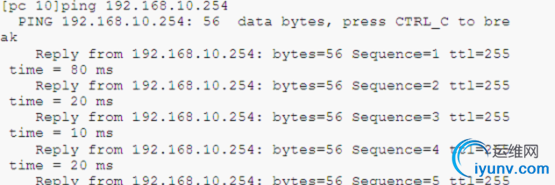

　　[pc20]ping 192.168.20.254 （ping虚拟网关通行正常）

　　[pc20]ping 3.3.3.3 （说明外网连接正常）

　　[pc20]tracert 3.3.3.3（监控连接外网的路径）

　　Pc10设置
　　<Quidway>system-view
　　[Quidway]sysname pc 10
　　[pc 10]int Vlan-interface 1
　　[pc 10-Vlan-interface1]ip add 192.168.10.100 255.255.255.0
　　[pc 10]ip route-static 0.0.0.0 0 192.168.10.254
　　[pc 10]ping 192.168.10.254

　　[pc 10]ping 3.3.3.3

　　[pc 10]tracert 3.3.3.3

　　[pc 10]ping -c 20000 192.168.20.100(扩展的ping，表示ping192.168.20.100   20000次
　　)
　　当fw1上的e0/0断掉的时候

　　丢了两次包然后马上又连上了
　　当fw2上的e0/0断掉的时候

　　同样丢了两次包然后马上又连上了
　　当fw2上的e0/0断掉的时候
　　[pc 10]ping 3.3.3.3

　　[pc 10]tracert 3.3.3.3

　　[pc 10]ping -c 5000 3.3.3.3
　　当fw1的e0/4断掉的时候

　　丢包后自动连上

　　此时是从192.168.10.2（既从2.2.2.1出去的）

　　当fw2的eth0/4断掉的时候情况大致相同。
