微型企业默认路由使用及配置实验 — 华为

shaerzzr

　　默认路由
　　一、  实验目的
　　通过静态路由、默认路由配置，实现全网互通。
　　二、  实验环境

• 软件　　eNSP 1.2.00.500


• 虚拟设备　　PC：PC1 – PC2
  　　交换机：SW1、SW2
  　　路由器：R1 – R3



　　三、  实验拓扑

　　四、  实验步骤
　　手动配置PC1、PC2的IP、子网掩码、网关，过程不进行叙述和展示。
　　R1：
　　<Huawei>sys                     #进入视图模式
　　[Huawei]sys R1                  #修改设备名称为R1
　　[R1]int g0/0/0                      #进入0端口
　　[R1-GigabitEthernet0/0/0]un shu     #激活端口
　　[R1-GigabitEthernet0/0/0]ip add 192.168.1.254 255.255.255.0     #配置IP
　　[R1-GigabitEthernet0/0/0]int g0/0/1                         #进入1端口
　　[R1-GigabitEthernet0/0/1]un shu                             #激活端口
　　[R1-GigabitEthernet0/0/1]ip add 192.168.2.1 255.255.255.0       #配置IP
　　[R1-GigabitEthernet0/0/0]quit                               #返回视图模式
　　[R1]ip route-static 0.0.0.0 0.0.0.0 192.168.2.2                 #配置默认路由
　　R2：
　　<Huawei>sys                     #进入视图模式
　　[Huawei]sys R2                  #修改设备名称为R2
　　[R2]int g0/0/1                      #进入1端口
　　[R2-GigabitEthernet0/0/1]un shu     #激活端口
　　[R2-GigabitEthernet0/0/1]ip add 192.168.2.2 255.255.255.0       #配置IP
　　[R2-GigabitEthernet0/0/1]int g0/0/2                         #进入2端口
　　[R2-GigabitEthernet0/0/2]un shu                             #激活端口
　　[R2-GigabitEthernet0/0/2]ip add 192.168.3.2 255.255.255.0       #配置IP
　　[R2-GigabitEthernet0/0/2]quit                               #返回视图模式
　　[R2]ip route-static 192.168.1.0 255.255.255.0 192.1668.2.1          #配置静态路由
　　[R2]ip route-static 192.168.4.0 255.255.255.0 192.1668.3.1          #配置静态路由
　　R3：
　　<Huawei>sys                     #进入视图模式
　　[Huawei]sys R3                  #修改设备名称为R3
　　[R3]int g0/0/0                      #进入0端口
　　[R3-GigabitEthernet0/0/0]un shu     #激活端口
　　[R3-GigabitEthernet0/0/0]ip add 192.168.4.254 255.255.255.0     #配置IP
　　[R3-GigabitEthernet0/0/0]int g0/0/2                         #进入2端口
　　[R3-GigabitEthernet0/0/2]un shu                             激活端口
　　[R3-GigabitEthernet0/0/2]ip add 192.168.3.1 255.255.255.0       #配置IP
　　[R3-GigabitEthernet0/0/2]quit                               #返回视图模式
　　[R3]ip route-static 0.0.0.0 0.0.0.0 192.168.3.2                 #配置默认路由
　　五、  结果验证
　　PC1 ping PC2：

　　

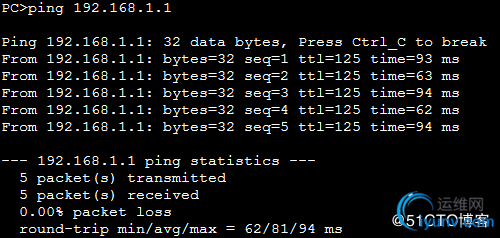

PC2 ping PC1：
