进行hybrid链路配置（华为交换机实验）

plantegg

　　1. 准备两台交换机，每个交换机配两台PC
　　
　　2. 给PC机配置ip地址：
　　Pc1:192.168.10.1 255.255.255.0
　　Pc2:192.168.10.3 255.255.255.0
　　Pc3:192.168.10.2 255.255.255.0
　　Pc4:192.168.10.4 255.255.255.0
　　
　　3. 建立连接：
　　Pc1 连接交换机SW1的GE0/0/1端口
　　Pc2 连接交换机SW2的GE0/0/1端口
　　Pc3 连接交换机SW1的GE0/0/2端口
　　Pc4 连接交换机SW2的GE0/0/2端口
　　SW1 连接SW2 分别连接GE0/0/24端口

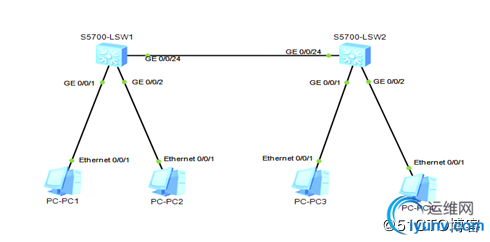

　　如图：
　　
　　4. 实验步骤：
　　Pc1 ————> pc3:
　　<SW1>undo t monitor  关闭日志功能<SW1>sys
　　[SW1]vlan bacth 10 20
　　[SW1]interface gi0/0/1
　　[SW1-GigabitEthernet0/0/1]undo shutdown
　　[SW1-GigabitEthernet0/0/1]port hybrid pvid vlan 10
　　[SW1-GigabitEthernet0/0/1]q
　　[SW2]interface gi0/0/24[SW2-Gigabitethernet0/0/24]undo shutdown
　　[SW1-GigabitEthernet0/0/24]port hybrid tagged vlan 10
　　<SW2>undo terminal monitor     关闭日志功能
　　<SW2>system-view
　　[sw2]vlan bacth 10 20
　　[SW2] interface gi0/0/1
　　[SW2-GigabitEthernet0/0/1]undo shutdown
　　[SW2-GigabitEthernet0/0/1]port hybrid untagged vlan 10
　　[SW2-GigabitEthernet0/0/1]port hybrid pvid vlan 10
　　[SW2-GigabitEthernet0/0/1]q
　　[SW2]interface gi0/0/24
　　[SW2-Gigabitethernet0/0/24]undo shutdown
　　[SW2-Gigabitethernet0/0/24]port hybrid tagged vlan 10
　　[SW1-gigabitethernet0/0/1]port hybrid untagged vlan 10
　　<sw1>display port vlan
　　

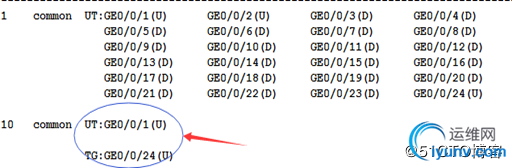

　　<sw1>display vlan
　　
　　<sw2>display port vlan
　　
　　<sw2>display vlan
　　
　　Pc1   ping pc2            不通
　　
　　Pc1   ping pc3              通

　　
　　Pc2 ————> pc4:
　　<SW1>sys
　　[SW1]interface gi0/0/2
　　[SW1-GigabitEthernet0/0/2]undo shutdown
　　[SW1-GigabitEthernet0/0/2]port hybrid pvid vlan 20
　　[SW1-GigabitEthernet0/0/24]port hybrid tagged vlan 20
　　<SW2>system-view
　　[SW2] interface gi0/0/2
　　[SW2-GigabitEthernet0/0/2]undo shutdown
　　[SW2-GigabitEthernet0/0/2]port hybrid untagged vlan 20
　　[SW2-GigabitEthernet0/0/2]port hybrid pvid vlan 20
　　[SW2-GigabitEthernet0/0/2]q
　　[SW2]interface gi0/0/24
　　[SW2-Gigabitethernet0/0/24]port hybrid tagged vlan 20
　　[SW1-gigabitethernet0/0/2]port hybrid untagged vlan 20
　　<sw1>display port vlan

　　

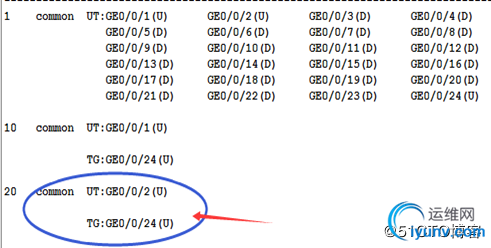

　　<sw1>display vlan

　　
　　<sw2>display port vlan

　　
　　<sw2>display vlan
　　
　　Pc2   ping pc4:             通
　　
　　Pc2   ping pc3:            不通
