华为EasyDeploy理论知识（二）

　　4、EasyDeploy故障设备替换
　　
　　图1 故障设备替换组网示意图
　　如上图1所示，在运行EasyDeploy功能的网络中，以其中一台Client因硬件故障无法正常启动为例，说明故障设备替换的配置及实现的流程。
　　1、网络管理员发现有Client出现故障。设备安装工程师使用新的设备替换故障的设备，并且将新设备的MAC地址或ESN序列号上报给网络管理员。
　　2、网络管理员根据新Client的MAC地址或ESN序列号，在Commander上配置新Client与故障Client的对应关系。如果整网使能了拓扑收集功能，在只需要恢复配置文件的情况下，则不需要任何配置，通过拓扑匹配就可以发现新Client与故障Client的对应关系。如果新Client还需要加载除配置文件以外的文件，则需要将这些文件保存至文件服务器，并且在Commander上指定新Client下载的文件名称。
　　3、配置完成后，新Client将会自动启动故障设备替换流程，将备份在文件服务器上故障Client的配置文件下载到新Client上，恢复原来的配置。

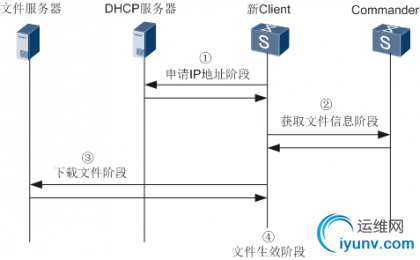

　　图2 故障设备替换内部实现流程
　　故障设备替换流程启动后，内部实现流程如上图2所示。故障设备替换内部实现流程分为以下4个阶段：
　　1、申请IP地址阶段：
　　新Client发送DHCP请求，DHCP服务器回应，并携带Commander的地址信息。
　　2、获取文件信息阶段：
　　新Client与Commander建立通信，根据新Client与故障Client的替换信息从Commander获取非配置文件的信息以及备份配置文件的记录。
　　3、下载文件阶段：
　　根据获取到的信息先从文件服务器下载非配置文件，下载成功后再下载备份的配置文件。Client下载文件的顺序：系统软件->补丁文件->Web网页文件->用户自定义文件->备份的配置文件（故障替换场景不支持下载License文件）。
　　4、文件生效阶段：
　　下载文件完成后，根据文件激活策略激活文件，新Client进入正常运行状态。
　　故障替换流程中，如果申请IP地址阶段设备无法获取到IP地址，则设备会停留在该阶段定时发送请求获取IP地址，直到获取成功或者人工干预。
　　在成功获取到IP地址后，如果出现错误（例如文件服务器信息错误等），则会切换至初始化状态重新开始，出错后再次切换至初始化状态，并且一直循环，直到人工干预。其中在文件下载过程中，如果第一次下载失败后，间隔1分钟再次尝试下载，共计尝试5次，如果仍失败，则Client会在延迟5分钟之后切换为初始化状态，重新开始DHCP流程，获取下载文件信息和下载文件。
　　5、EasyDeploy批量升级
　　

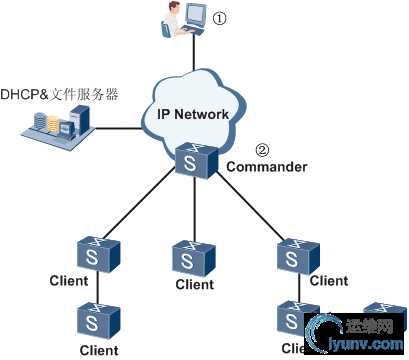

　　图1 批量升级组网示意图
　　如上图1所示，在运行EasyDeploy功能的网络中，Client为待升级设备。以待升级的Client为例，说明批量升级的配置及实现的流程。
　　1、网络工程师进行升级规划，确定升级的设备、升级的文件及升级策略。
　　2、将Client需要升级的文件保存至文件服务器中。
　　3、在Commander上进行升级相关的配置，包括文件服务器地址及用户名和密码、Client上需要下载的文件信息等。
　　4、Commander按照升级策略的要求，向Client下发升级指令，Client启动升级流程。

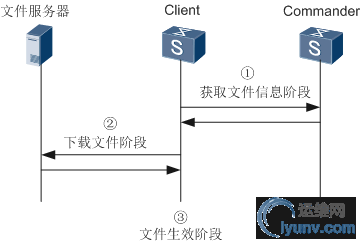

　　图2 批量升级内部实现流程
　　批量升级流程启动后，内部实现流程如上图2所示。批量升级内部实现流程分为以下3个阶段：
　　1、获取文件信息阶段：Client与Commander建立通信，Client从Commander获取文件信息。
　　2、下载文件阶段：根据获取到的信息从文件服务器下载相应文件。Client下载文件的顺序：系统软件->补丁文件->License文件->Web网页文件->配置文件->用户自定义文件。
　　3、文件生效阶段：下载文件完成后，根据文件激活策略激活文件。如果Client为集群环境，在到达激活时间后，下载的文件会从主交换机拷贝到从交换机。文件同步完成后，开始激活文件，此后Client进入正常运行状态。
　　在批量升级流程中，如果出现错误（例如文件服务器信息错误、指定文件不存在等），Client会退出批量升级流程，切换至原来的正常运行状态，已经下载的文件不会自动清除。其中，在文件下载过程中，如果第一次下载失败后，间隔1分钟再次尝试下载，共计尝试5次，如果仍失败，则Client退出批量升级流程。
　　6、EasyDeploy批量配置

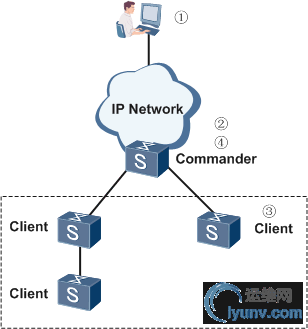

　　图1 批量配置组网示意图
　　如上上图1所示，在运行EasyDeploy功能的网络中，以所有的Client需要配置相同的命令行为例，说明批量配置的实现流程。
　　1、网络管理员离线制作命令行脚本并上传到Commander上或者在Commander上在线编辑命令行脚本。
　　2、在Commander上指定需要下发命令的Client或者Group，下发命令行。
　　3、Client接收到Commander下发的命令后，执行并保存执行结果。
　　4、在Commander上查询各个Client执行命令的结果。

　　图2 批量配置内部实现流程
　　命令行下发启动后，内部实现流程如上图2所示。
　　1、 Commander向Client发送命令行下发通知。
　　2、Client收到通知后，向Commander发送请求获取命令行。
　　3、Commander收到请求后，将命令行下发给Client。
　　4、Client执行命令，并保存执行的结果。
　　5、Commander向Client发送查询执行结果请求。
　　6、Client回应请求，将保存的执行结果回应给Commander。
　　6、EasyDeploy配置注意事项
　　介绍实现EasyDeploy功能的配置注意事项。
　　1、华为交换机从V200R003C00版本及以后版本开始支持，其它设备支持情况请查看说明手册
　　2、本文发表之前EasyDeploy特性不支持IPv6场景和***网络场景。
　　3、在空配置设备部署和故障设备替换场景中，如果通过Console口登录到待配置设备，则此设备会停止EasyDeploy流程，切换至正常运行状态。
　　4、在空配置设备部署和故障设备替换场景中，只有加入缺省VLAN的业务口支持EasyDeploy功能。
　　5、Commander在网络中的位置没有特殊的限定，只要能保证与Client（如果是空配置设备，获取到IP地址后）的路由可达即可。
　　6、目前支持最多3个自定义文件（例如批处理文件、登录标题文件等）的下载。
