华为产品升级及打补丁具体步骤

ts7758258

　　华为产品升级及打补丁
　　升级方法：命令CLI
　　升级过程： 查备传启查
　　1.查 （同时注意保存查看的log）
　　查版本
　　display version
　　display startup
　　查license
　　display license
　　查设备运行状态
　　display device
　　display cpu-usage
　　display health
　　display alarm all (active)
　　查设备诊断信息
　　[USG]  diagnose
　　[USG-diagnose] display diagnostic-information hda1:/diagnostic-information.txt
　　查路由条目
　　display ip routing-table
　　display fib
　　查业务运行情况
　　display ospf peer
　　display BGP peer
　　display ospf peer brief
　　2.备 （备份系统及相关补丁，配置文件vrpcfg-223.cfg）
　　注：系统后缀.cc ，补丁后缀.pat ，配置文件后缀.cfg
　　当cfcard空间不足时，当备份完成后可将补丁删除以腾出空间，系统无法删除
　　对于cfcard一般会有四块：
　　cfcard:  主卡中用于放置系统，补丁
　　cfcard2:  主卡中用于放置系统日志等信息
　　slave#cfcard: 副卡中用于放置系统，补丁
　　slave#cfcard2: 副卡中用于放置系统日志等信息
　　3.传  （上传变更系统和补丁）

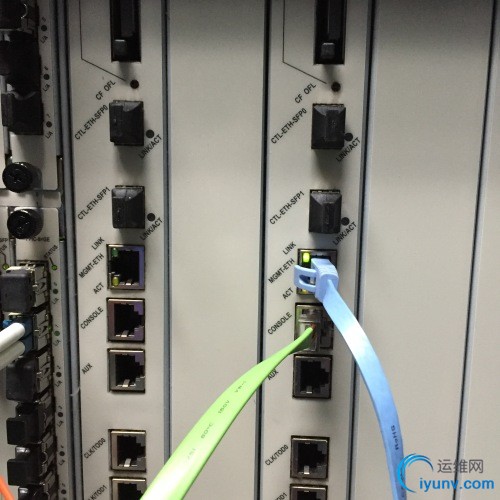

　　使用网线插于管理口MGE中与电脑连接同时配置在同一网段如192.168.1.1/24与192.168.1.2/24(此时会出现查看IP路由表多出三条路由，因为配置了管理口的地址)
　　使用3CD 通过ftp传递系统软件和补丁
　　删除多余文件
　　l   $_patchstate_a.backup可以删除。
　　l   系统软件（以“.cc”结束），config文件（以“.cfg”或“.zip” 或“.dat”结束）、GTL License文件（以“.dat”结束），paf文件（以 “.bin”结束）请确认没有使用后再删除。
　　当cf卡的剩余空间不够存储变更系统时需要删除多余文件
　　删除卡文件：
　　<HUAWEI> delete cfcard:/$_patchstate_a.backup
　　<HUAWEI> delete slave#cfcard:/$_patchstate_a.backup
　　删除到回收站中的文件恢复：
　　<HUAWEI> undelete cfcard:/$_patchstate_a.backup
　　彻底删除无用的文件。
　　<HUAWEI> reset recycle-bin cfcard:/
　　<HUAWEI> reset recycle-bin cfcard2:/
　　<HUAWEI> reset recycle-bin slave#cfcard:/
　　<HUAWEI> reset recycle-bin slave#cfcard2:/
　　保存现有配置文件，防止用户没有保存
　　save
　　查看主用主控板存储介质的文件信息，例如：
　　<HUAWEI> dir cfcard:
　　查看备用主控板存储介质的文件信息，例如：
　　<HUAWEI> dir slave#cfcard:
　　查看安装的补丁文件状态是否已经是运行态
　　display patch-information
　　在路由器上登录ftp上传备份文件
　　ftp 192.168.1.1
　　ftp>  binary /输入binary命令，以二进制格式传输文件
　　ftp>  put vrpcfg.zip
　　ftp>  put license.dat
　　ftp>  put NE40EV800R009C10SPC200.cc
　　ftp>  put V800R009C10SPC200SPH001.PAT
　　在路由器上登录ftp下载所需系统及文件
　　ftp>  get NE40EV900R009C10SPC200.cc
　　ftp>  get V900R009C10SPC200SPH001.PAT
　　同时同步备份主板
　　<HUAWEI> copy cfcard:/ V900R009C10SPC200-CH-NE-X8X16.cc slave#cfcard:/
　　4.启  （设置启动文件和重新启动）
　　设置系统软件的启动指定配置文件为变更系统
　　<HUAWEI> startup system-software  V800R009C10SPC200-CH-NE-X8X16.cc
　　<HUAWEI> startup system-software   V800R009C10SPC200-CH-NE-X8X16.cc  slave-board
　　指定主用主控板和备有主控板启动时加载的paf文件
　　<HUAWEI> startup paf paf-CH-NE.bin
　　<HUAWEI> startup paf paf-CH-NE.bin slave-board
　　查看下次启动使用的系统是否为新添加系统
　　display startup
　　重启设备加载新的系统
　　reboot
　　5.查  （检查是否和之前检查的结果一致）
　　序号
　　验证项目
　　检查标准
　　1
　　验证系统软件版本
　　确保与目标版本一致
　　display version
　　2
　　检查单板是否注册正常
　　单板和子卡注册正常
　　display device
　　3
　　检查GTL License运行是否正常
　　检查GTL License运行是否正常
　　display license state
　　4
　　检查各单板软件的配套情况
　　监控总线与软件版本一致
　　check version startup
　　5
　　检查各单板指示灯显示是否正常
　　确保各单板正常运行
　　一秒一次
　　6
　　记录设备运行情况
　　检查设备运行是否正常
　　display health
　　display alarm all
　　7
　　查看配置是否丢失
　　当前配置与保存配置相比没有丢失
　　display current-configuration
　　8
　　验证业务是否正常
　　业务可正常使用，注册用户没有丢失

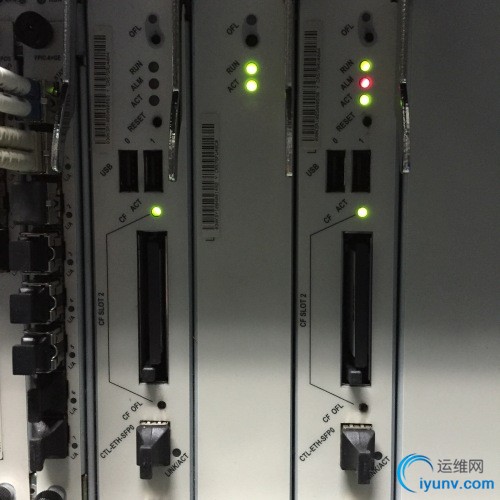

　　出现意外情况：升级前交换路由板10为主，升级重启后9为主，从上之下ACT亮绿灯为主
　　重启后9为主则将consloe线插入主上配置查看。
　　两个cfcard中一个为主一个为备slave，此时一个cfcard内包含两个卡，一个为存放系统，一个是存放日志
　　升级中注意事项
　　升级阶段
　　注意事项
　　升级前
　　l 升级操作前务必打开所使用的终端工具中日志功能，记录整个升级过程中所做的操作。
　　l 升级前请务必保存当前设备的配置文件。主要用于升级失败时设备能够成功进行版本回退，防止新版本的配置文件无法在老版本上执行配置恢复。
　　l 建议在升级之前配置用户上线速率限制，待升级完成后再将用户接入速率调大，以避免由于用户流量过大而导致设备压力过大出现故障。
　　l 内存为2G/4G的主控板，升级前内存利用率高于75%的，不建议直接升级，请联系华为工程师评估升级风险。
　　升级中
　　l 升级过程中严禁掉电、重启、插拔单板，以免造成单板故障。
　　l 升级系统软件时，如果未使用系统默认的paf文件，必须更换相应的paf文件。
　　l 主控板面板上的CF卡不支持热插拔。如果在主控板上电的情况下对CF卡进行插拔操作，可能会造成设备重启，因此任何情况下严禁对CF卡进行热插拔操作。如果要对CF卡进行插拔操作，需要先将主控板下电，然后再进行插拔操作。
　　l 所有涉及slave参数的命令只有在双主控环境中才能使用，单主控环境不需要执行。
　　l 当单板CPU利用率超过90%时，请避免进行升级操作，否则可能出现升级速度慢或者升级失败的情况。建议当CPU利用率下降到80%以下再进行升级操作。
　　升级后
　　l 升级结束后，请确保各单板注册正常、单板各组件无不兼容情况、无数据配置丢失。

　　当升级后加载之前上传的补丁
　　startup patch V900R009C10SPC200SPH001.PAT
　　startup patch V900R009C10SPC200SPH001.PAT  slave#cfcard
　　然后重启设备reboot后查看设备运行状况及相关情况
