　　华为无线-AC+AP小型无线网络配置实验_v1

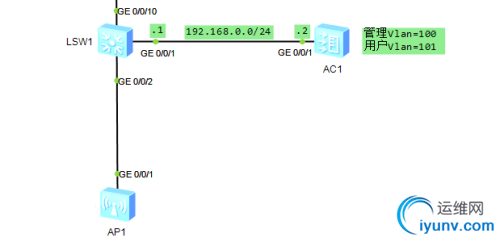

　　网络结构图：

　　步骤一：配置网络连通性
　　SW:
　　interface Vlanif100
　　ip address 192.168.0.1 255.255.255.0
　　interface GigabitEthernet0/0/1
　　port link-type trunk
　　port trunk pvid vlan 100
　　port trunk allow-pass vlan 2 to 4094
　　interface GigabitEthernet0/0/2
　　port link-type trunk
　　port trunk pvid vlan 100
　　port trunk allow-pass vlan 2 to 4094

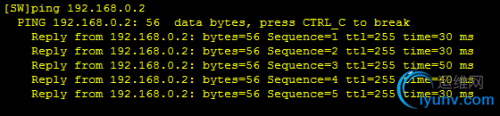

　　最终实现目标与解释：
　　交换机G0/0/2与G/0/0/1接口通过Vlan100 进行连通，为了AP与AC之间能通讯。
　　AC：
　　interface Vlanif100
　　ip address 192.168.0.2 255.255.255.0
　　dhcp select interface
　　interface GigabitEthernet0/0/1
　　port link-type trunk
　　port trunk pvid vlan 100
　　port trunk allow-pass vlan 2 to 4094
　　最终实现目标与解释：
　　AC的G/0/01接口与交换机的G/0/0/1接口通过Vlan100 进行连通，为了AP与AC之间能通讯。
　　Vlan100接口做为管理网络的DHCP，注意AC与AP通讯路过的接口都要打上 pvid vlan 100。

　　步骤二：配置AP上线到AC
　　AC：
　　wlan ac-global country-code cn（默认）

　　wlan ac-global carrier>　　wlan
　　wlan ac source interface vlanif100

　　ap-region>　　ap-region-name test
　　ap-auth-mode mac-auth（默认）

　　ap>　　ap-sysname test-1
　　region-id 10
　　最终实现目标与解释：

　　在Wlan视图下，指定AC的Vlan100接口作为AP上线通讯接口，创建一个AP组>　　通过手动mac方式添加AP， type-id 19为AP型号对应的ID编号，AP命名为test-1并加入相应的组。

　　步骤三：放出Wifi信号
　　interface Vlanif101
　　ip address 192.168.101.1 255.255.255.0
　　dhcp select interface
　　interface Wlan-Ess1
　　port hybrid pvid vlan 101
　　port hybrid untagged vlan 101
　　最终实现目标与解释：
　　为无线用户提供一个DHCP服务，使用Vlan101接口做DHCP。
　　创建一个虚拟二层接口Ess1，以普通物理二层接口功能差不多。
　　wlan

　　wmm-profile name wmm>
　　radio-profile name radio>
　　wmm-profile>　　最终实现目标与解释：
　　wmm相当于Qos，主要用于质量控制，需要绑到射频模板上使用。
　　创建一个射频模板，某个射频调用了它，该射频就拥继承模板上的参数。

　　traffic-profile name traffic>
　　security-profile name security>　　最终实现目标与解释：
　　创建一个流量模样和一个安全模板，可以不配置参数，但必须创建并加到服务集中。
　　wlan

　　service-set name test>　　forward-mode tunnel
　　ssid test-xcw
　　wlan-ess 1
　　service-vlan 101

　　traffic-profile>
　　security-profile>　　最终实现目标与解释：
　　创建一个服务集，用于射频调用，里边集成了各种刚刚创建的模板。
　　ap 0 radio 0

　　radio-profile>
　　service-set>　　最终实现目标与解释：
　　在AP 0上的0=2.4G射频上调用射频模板与服务集。
　　commit ap 0
　　最终实现目标与解释：
　　最后在Wlan视图下提交AP的配置才会放出Wifi信号。

　　步骤四：让用户访问互联网

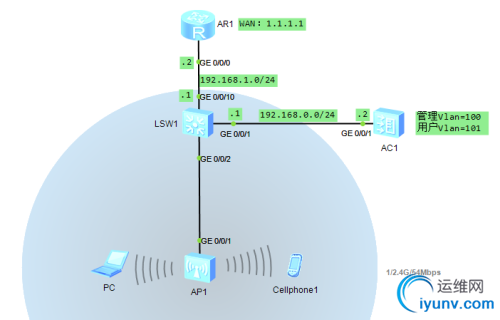

　　网络结构图：

　　由于无线用户是通过AC上的Vlan101接口的DHCP获取IP地址，所以网关为Vlan101的地址（192.168.101.1），由于访问其它网段需要路由，建议使用动态路由协议OSPF。
　　在AR、SW、AC之间建立一个OSPF-AREA，并公布相关网段。本文不作OSPF研究，如需要了解OSPF配置知识，后续会出相关文章。

　　--END
