华为设备RIP协议原理及配置全集

中国网络水泥

　　在做实验之前先介绍一下RIP协议的基本原理：
　　1、RIP是距离矢量协议：特点：把自己知道的所有路由的结果告诉自己的邻居。有两个版本，版本1和版本2.它们都以跳数作为度量值（AD是用来衡量路由协议的优劣的，AD值越小，越优先，METRIC是用来衡量同一路由协议学习到的，到达同一网段的路径的优劣的，越小越好），能够支持的最大跳数是15跳，第16跳就不可达。（经过一台路由器就是一跳）
　　2、版本一是有类路由协议：所谓有类是指，通过RIP版本一向邻居通告路由时，只能够携带有类网络号，而不能够携带掩码信息。（默认每隔30秒就会向邻居发送自己完整的路由表）
　　3、版本二是无类路由协议：所谓无类是指，通过RIP版本二向邻居通告路由时，可以携带网络号，同时也能携带掩码信息。这就使RIP版本二能够支持无类网络，像可变长子网，CIDR等。
　　4、距离矢量协议为了防止产生三层的网络环路，会使用水平分隔机制，和触发更新机制，还有毒性反转机制，但还是不能从根本上解决路由环路。
　　5、RIP协议属于标准的动态路由协议，所有厂商的设备都可以使用，（配置动态路由协议的心法：知道什么网段就说什么网段，把设备的直连网段通行出去）
　　-------------------------------------------------------------------------------------

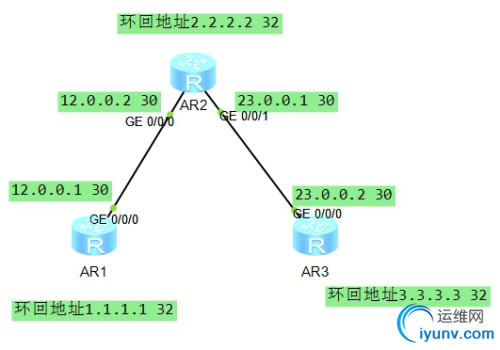

　　1.                 实验拓扑：
　　使用ENSP模拟器（版本V100R002C00 1.2.00.350）

　　2.                 实验需求：
　　1)     使用动态路由协议RIP1使全网互通
　　2)     在R1、R3上加环回路由172.16.0.1/24和172.16.1.1/24 用RIP2使全网互通
　　3.                 需求一，实验思路及步骤：
　　1)     在R1上的配置：
　　[Huawei]sysname R1 //改名称为R1
　　[R1] interface GigabitEthernet0/0/0
　　[R1-GigabitEthernet0/0/0]ip add 12.0.0.1 30
　　[R1-GigabitEthernet0/0/0]int lo 0
　　[R1-LoopBack0]ip add 1.1.1.1 32
　　[R1-LoopBack0]q //退到上一个模式
　　[R1]rip //进RIP协议
　　[R1-rip-1]net 1.0.0.0 //使用network+网络号告诉别人自己的网段
　　[R1-rip-1]net 12.0.0.0
　　在R2上的配置：
　　[Huawei]sysR2
　　[R2]int g0/0/0
　　[R2-GigabitEthernet0/0/0]ipadd 12.0.0.2 30
　　[R2-GigabitEthernet0/0/0]intlo0
　　[R2-LoopBack0]ip add 2.2.2.2 32
　　[R2-LoopBack0] int g0/0/1
　　[R2-GigabitEthernet0/0/1]ip add 23.0.0.1 30
　　[R2-GigabitEthernet0/0/1]
　　[R2]riP
　　[R2-rip-1]net 12.0.0.0
　　[R2-rip-1]net 2.0.0.0
　　[R2-rip-1]net 23.0.0.0
　　在R3上的配置
　　[Huawei]sysR3
　　[R3] int g0/0/0
　　[R3-GigabitEthernet0/0/0]ip add23.0.0.2 30
　　[R3-GigabitEthernet0/0/0]intlo0
　　[R3-LoopBack0]ip add 3.3.3.3 32
　　[R3-LoopBack0]q
　　[R3]rip
　　[R3-rip-1]net 3.0.0.0
　　[R3-rip-1]net 23.0.0.0
　　查看配置结果

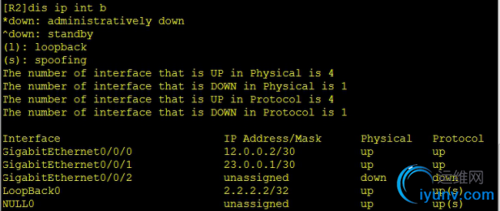

　　在路由器R1、R2、R3上分别使用dis ip interface brief 查看各接口状态

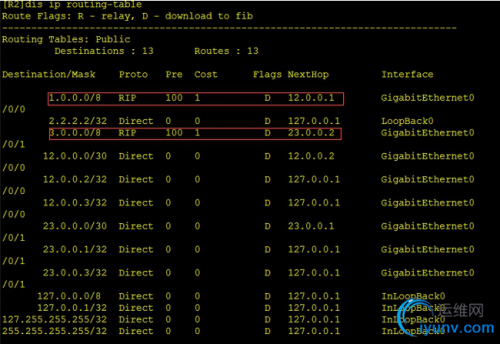

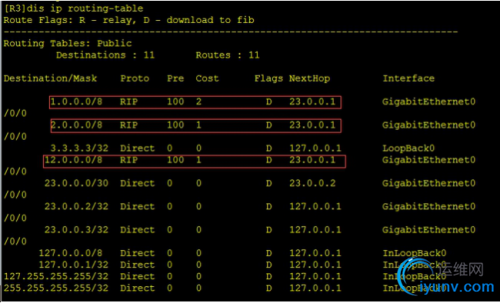

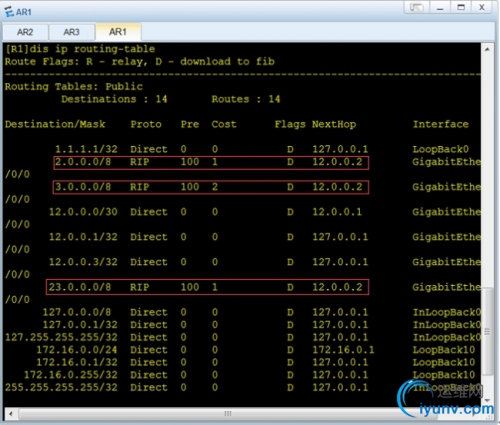

　　b)       在路由器R1、R2、R3上分别使用dis ip routing-table 查看路由表

　　c)       上图中
　　proto表示通过什么协议学到的。
　　pre表示优先级，这里rip默认是100，数字越小越优先。
　　cost表示到达网段所经过的跳数，最大到15跳。

　　4.                 验证需求一：
　　在R1上ping R3的环回地址3.3.3.3和R2的环回地址2.2.2.2来验证网络

　　以上是使用RIP1使全网互通，解决了第一个需求。
　　--------------------------------------------------------------------------
　　5.                 需求二，实验思路及步骤：
　　基于以上配置做如下配置：
　　a)       在R1上加环回地址172.16.0.1/24并使用RIP1加路由
　　[R1]int lo 10
　　[R1-LoopBack10]ip add 172.16.0.124
　　[R1-LoopBack10]q
　　[R1]rip
　　[R1-rip-1]net172.16.0.0
　　b)       在R3上加环回地址172.16.1.1/24 并使用RIP1加路由
　　[R3]int lo 10
　　[R3-LoopBack10]ip add 172.16.1.124
　　[R3-LoopBack10]q
　　[R3]rip
　　[R3-rip-1]net 172.16.0.0
　　c)       在路由器R1、R2、R3上分别使用dis ip routing-table 查看路由表

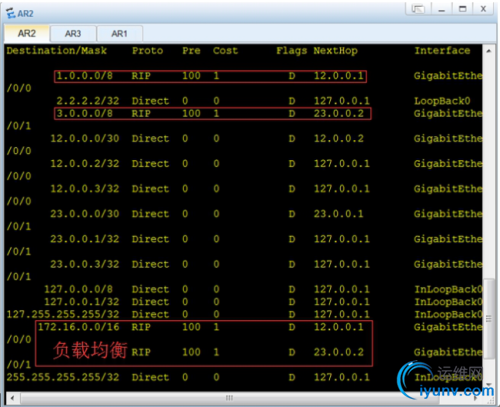

　　d)       RIP1在更新的时候不能携带子网掩码，所以导致中间的路由器收到汇总后的相同的有类网段，到达172.16.0.0网段出现负载均衡。当数据来的时候就会出现错误，在网络里是不允许的，这里用R1  ping  R3的环回地址172.16.1.1是ping不通的

　　用R3来ping R1的环回地址172.16.0.1也是不会通的

　　e)       这里用RIP2来解决：
　　基于以上配置，在R1、R2、R3上分别做RIP2，配置如下：
　　<R1>sy//进入系统视图
　　[R1]rip //进RIP协议
　　[R1-rip-1]version 2 //版本设为RIP2
　　[R1-rip-1]undo summary //关闭自动汇总
　　<R2>sy
　　[R2]rip
　　[R2-rip-1]version 2 //版本2支持无类网络
　　[R2-rip-1]undo summary //关闭自动向有类边界汇总的特性，默认值
　　<R3>sy
　　[R3]rip
　　[R3-rip-1]version 2
　　[R3-rip-1]undo summary

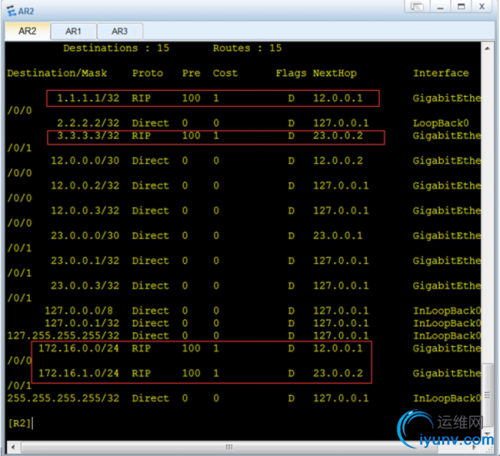

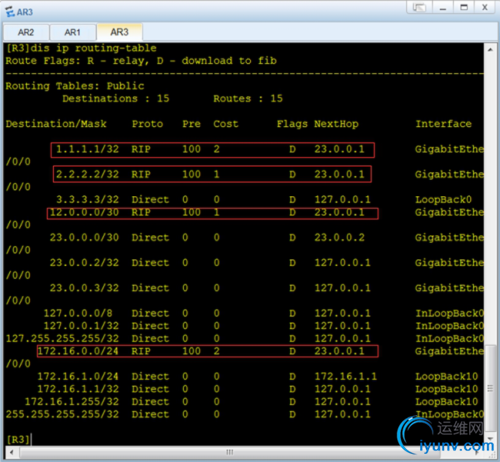

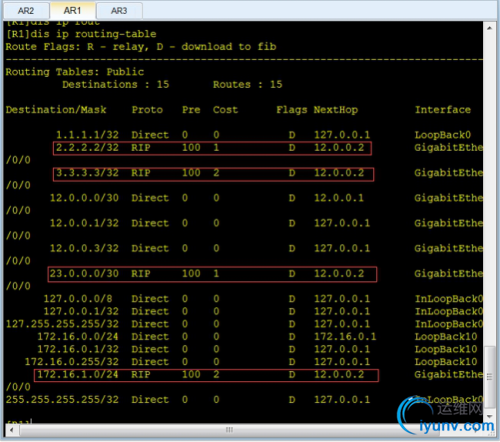

　　f)        在路由器R1、R2、R3上分别使用dis ip routing-table 查看路由表

　　发现通过RIP2学到的网络，掩码也都正常了。

　　6.                 验证需求二：
　　用R1 ping R3的环回地址172.16.1.1来测试网络的联通性结果如下图所示：

　　这样就通过RIP2使全网互通了。
