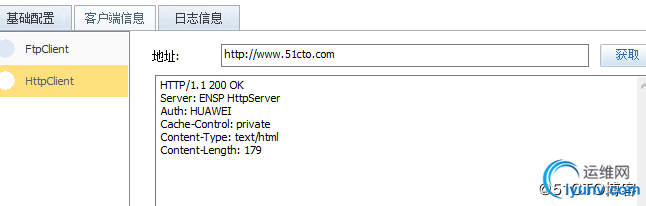

华为多交换机trunk.rip应用全网互通.以及搭建服务器

trzxycx

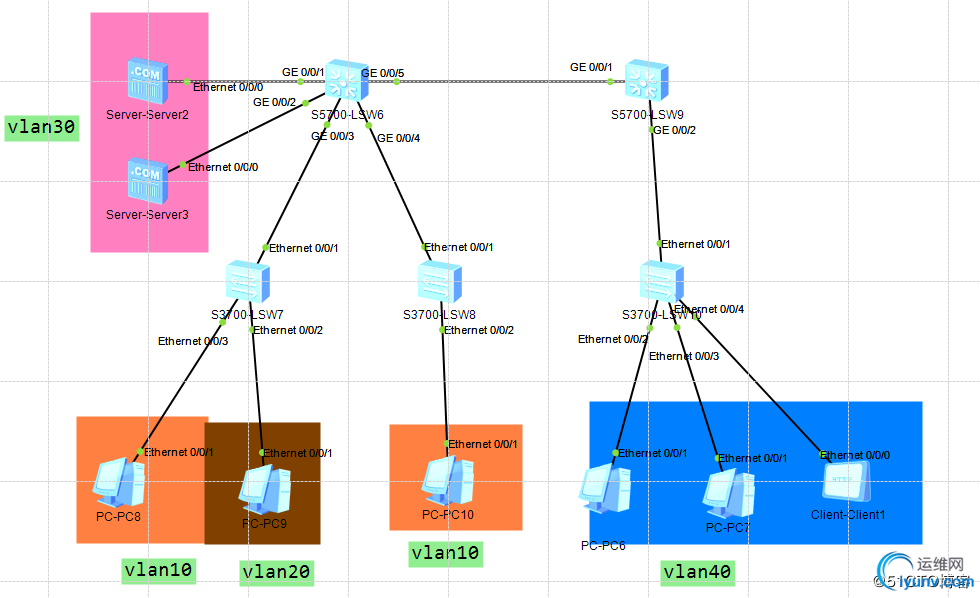

　　使用eNSP搭建实验环境

　　一.pc机192.168.10.254 网关192.168.10.254 以此为论推
　　二：sw7配置（端口加vlan ）
　　[Huawei]vlan batch 10 20
　　[Huawei]int eth0/0/3
　　Huawei-Ethernet0/0/3]undo shutdown
　　[Huawei-Ethernet0/0/3]port link-type access
　　[Huawei-Ethernet0/0/3]port default valn 10
　　[Huawei]int eth 0/0/2
　　[Huawei-Ethernet0/0/2]port   link-type access
　　[Huawei-Ethernet0/0/2]port default valn 20
　　[Huawei-Ethernet0/0/1]int eth 0/0/1
　　[Huawei-Ethernet0/0/1]port link-type trunk
　　[Huawei-Ethernet0/0/1]port trunk allow-pass valn all
　　三：sw8配置
　　[sw8]vlan 10
　　[sw8]int eth0/0/2
　　[sw8-Ethernet0/0/2]undo shutdown
　　[sw8-Ethernet0/0/2]port link-type access
　　[sw8-Ethernet0/0/2]port default vlan 10
　　[sw8]int eth0/0/1
　　[sw8-Ethernet0/0/1]port link-type trunk
　　[sw8-Ethernet0/0/1]port trunk   allow-pass vlan all
　　三：sw10配置
　　[sw10]vlan 40
　　[sw10-vlan40]int eth0/0/2
　　[sw10-Ethernet0/0/2]port   link-type a
　　[sw10-Ethernet0/0/2]port   link-type access
　　[sw10-Ethernet0/0/2]port default vlan 40
　　[sw10-Ethernet0/0/2]undo shutdown
　　Info: Interface Ethernet0/0/2 is   not shutdown.
　　[sw10-Ethernet0/0/2]q
　　[sw10]int eth0/0/3
　　[sw10-Ethernet0/0/3]undo shutdown
　　[sw10-Ethernet0/0/3]port link-type access
　　[sw10-Ethernet0/0/3]port default vlan 40
　　[sw10-Ethernet0/0/4]undo shutdown
　　[sw10-Ethernet0/0/4]port link-type access
　　[sw10-Ethernet0/0/4]port   default vlan 40
　　[sw10]int eth0/0/1
　　[sw10-Ethernet0/0/1]port link-type trunk
　　[sw10-Ethernet0/0/1]port trunk   allow-pass vlan all
　　[sw10-Ethernet0/0/1]undo   shutdown
　　四，sw9配置（sw9.10trunk）
　　[sw9]vlan batch 30 40 50
　　Info: This operation may take a   few seconds. Please wait for a moment...done.
　　[sw9]int vlan 30
　　[sw9-Vlanif30]undo shutdown
　　Info: Interface Vlanif30 is not   shutdown.
　　[sw9-Vlanif30]ip add   192.168.30.254 24
　　[sw9-Vlanif30]q
　　[sw9]int vlan 50
　　[sw9-Vlanif50]ip add 192.168.50.2   24
　　[sw9-Vlanif50]q
　　[sw9]int vlan 40
　　[sw9-Vlanif40]undo shutdown
　　[sw9-Vlanif40]ip add 192.168.40.254 24
　　[sw9-Vlanif40]q
　　[sw9]int g0/0/1
　　[sw9-GigabitEthernet0/0/1]undo shutdown
　　[sw9-GigabitEthernet0/0/1]port link-type trunk
　　[sw9-port-group-trunk]port trunk allow-pass vlan all
　　[sw9-port-group-trunk]q
　　[sw9]int g0/0/2
　　[sw9-GigabitEthernet0/0/2]port link-type trunk
　　[sw9-GigabitEthernet0/0/2]port trunk allow-pass vlan all
　　[sw9-GigabitEthernet0/0/2]undo   shutdown
　　[sw9-GigabitEthernet0/0/2]q
　　[sw9]rip
　　[sw9-rip-1]version 2
　　[sw9-rip-1]network 192.168.30.0
　　[sw9-rip-1]network 192.168.40.0
　　[sw9-rip-1]network 192.168.50.0
　　五，Sw6配置（sw6.9、6.8、6.7trunk）
　　[sw6]vlan batch 10 20 30 50
　　[sw6-GigabitEthernet0/0/3]undo   shutdown
　　[sw6-GigabitEthernet0/0/3]port   link-type trunk
　　[sw6-GigabitEthernet0/0/3]port trunk   allow-pass vlan all
　　[sw6-GigabitEthernet0/0/3]q
　　[sw6]int g0/0/4
　　[sw6-GigabitEthernet0/0/4]port link-type   trunk
　　[sw6-GigabitEthernet0/0/4]port   trunk allow-pass vlan all
　　[sw6-GigabitEthernet0/0/4]undo shutdown
　　[sw6-GigabitEthernet0/0/4]q
　　[sw6]int vlan 10
　　[sw6-Vlanif10]ip add   192.168.10.254 24
　　[sw6-Vlanif10]undo shutdown
　　[sw6-Vlanif10]q
　　[sw6]int vlan 20
　　[sw6-Vlanif20]und shutdown
　　Info: Interface Vlanif20 is not   shutdown.
　　[sw6-Vlanif20]ip add   192.168.20.254 24
　　[sw6-Vlanif20]q
　　[sw6]int g0/0/5
　　[sw6-GigabitEthernet0/0/5]port   link-type access
　　[sw6-GigabitEthernet0/0/5]port link-type trunk
　　[sw6-GigabitEthernet0/0/5]port trunk allow-pass vlan all
　　[sw6-GigabitEthernet0/0/5]q
　　[sw6-GigabitEthernet0/0/5]undo shutdown
　　[sw6]int g0/0/1
　　[sw6-GigabitEthernet0/0/1]port   link-type access
　　[sw6-GigabitEthernet0/0/1]port default vlan   30
　　[sw6-GigabitEthernet0/0/1]undo shutdown
　　[sw6-GigabitEthernet0/0/1]q
　　[sw6]int g0/0/2
　　[sw6-GigabitEthernet0/0/2]undo shutdown
　　[sw6-GigabitEthernet0/0/2]port link-type   access
　　[sw6-GigabitEthernet0/0/2]port   default vlan 30
　　[sw6]int vlan 50
　　[sw6-Vlanif50]undo shutdown
　　[sw6-Vlanif50]ip add 192.168.50.1   255.255.255.0
　　[sw6]rip
　　[sw6-rip-1]ver
　　[sw6-rip-1]version 2
　　[sw6-rip-1]network 192.168.10.0
　　[sw6-rip-1]network 192.168.20.0
　　[sw6-rip-1]network 192.168.30.0
　　[sw6-rip-1]network 192.168.50.0

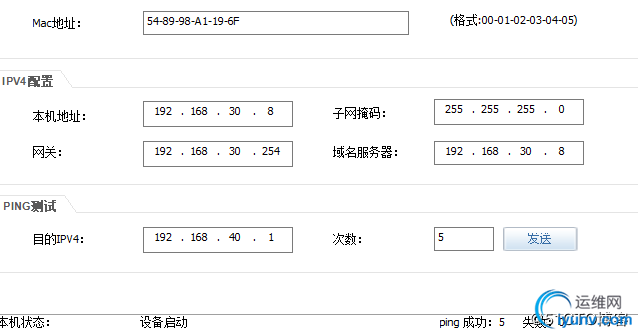

　　六．全网互通
